手摇式独角兽旋转木马玩具机构

这套手摇驱动的独角兽旋转木马机构，核心面向精密铸造工艺的小批量文创玩具生产场景，可直接作为失蜡铸造、硅溶胶精密铸造的母模使用，适配锌合金、低温锡合金等低熔点有色合金的小件铸造需求，也可作为木质拼接玩具、3D打印定制文创产品的结构参考原型。从实际使用场景来看，这类小型传动玩具机构多用于文创潮玩摆件、儿童益智拼装套件、桌面装饰工艺品的开发，区别于大型游乐设施的旋转木马，该机构将传动结构完全集成在自身底座内，无需外接动力源，仅通过侧方摇柄即可实现整套旋转动作，适配桌面摆放、手持把玩的使用需求。

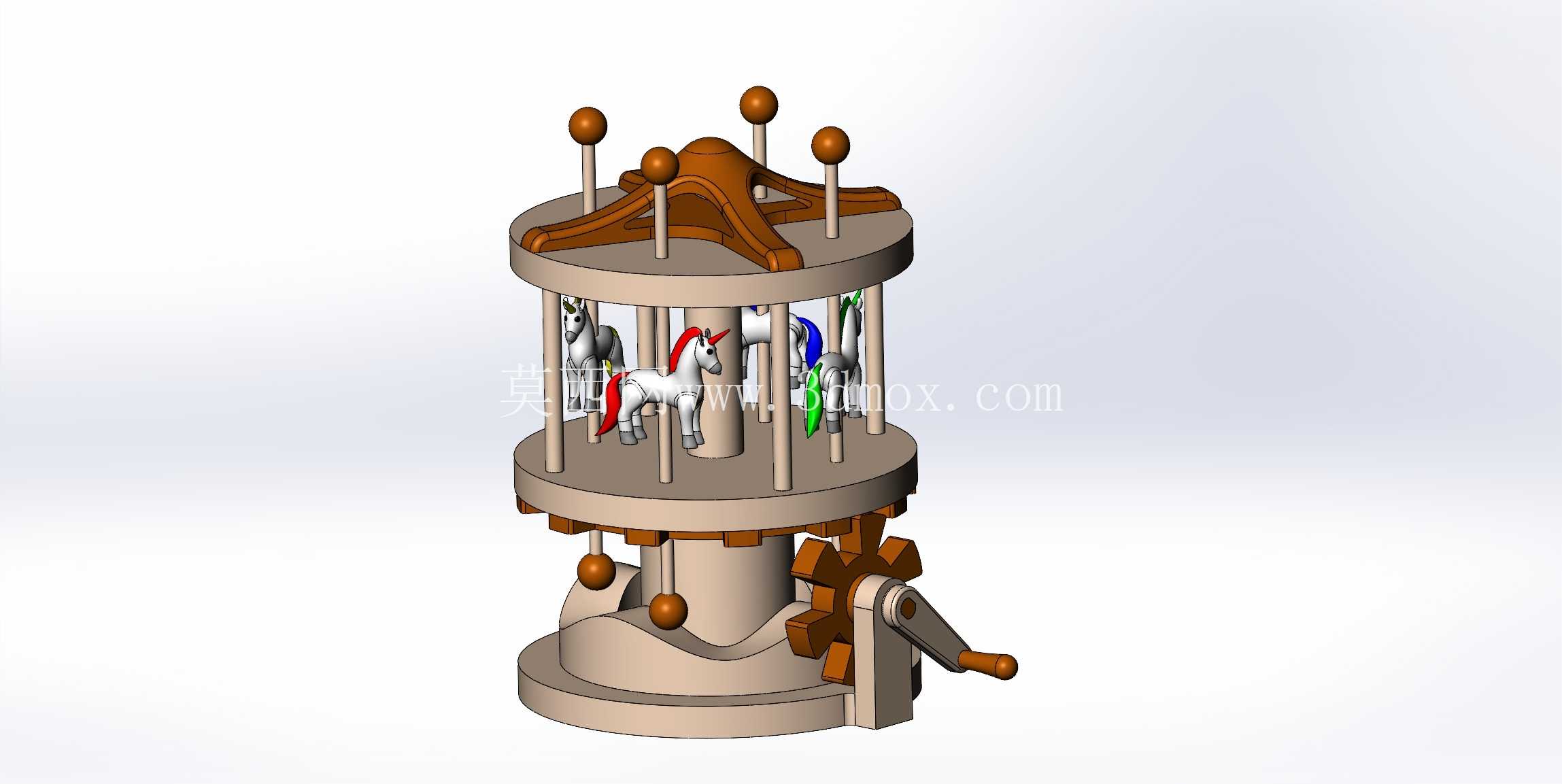

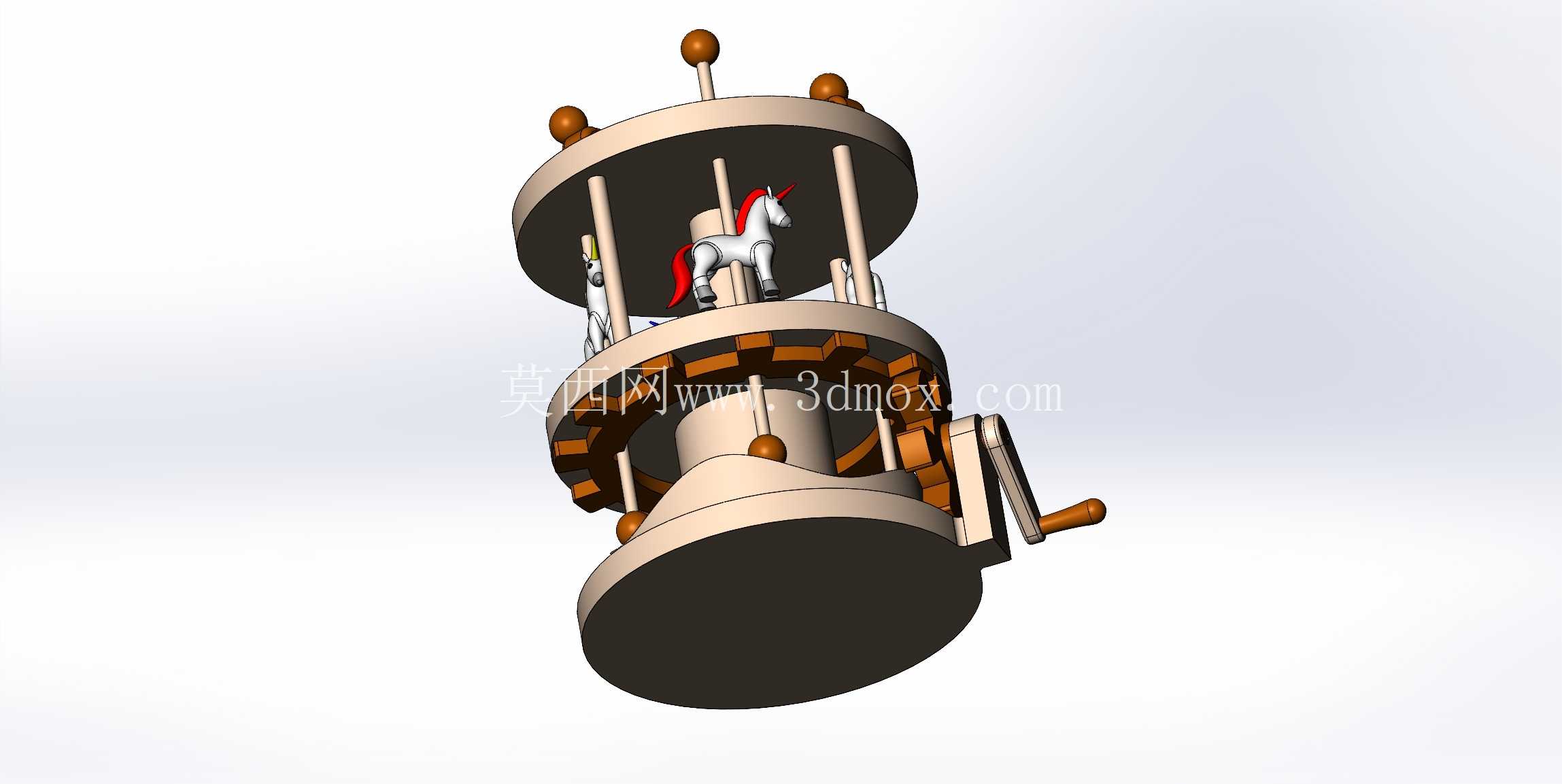

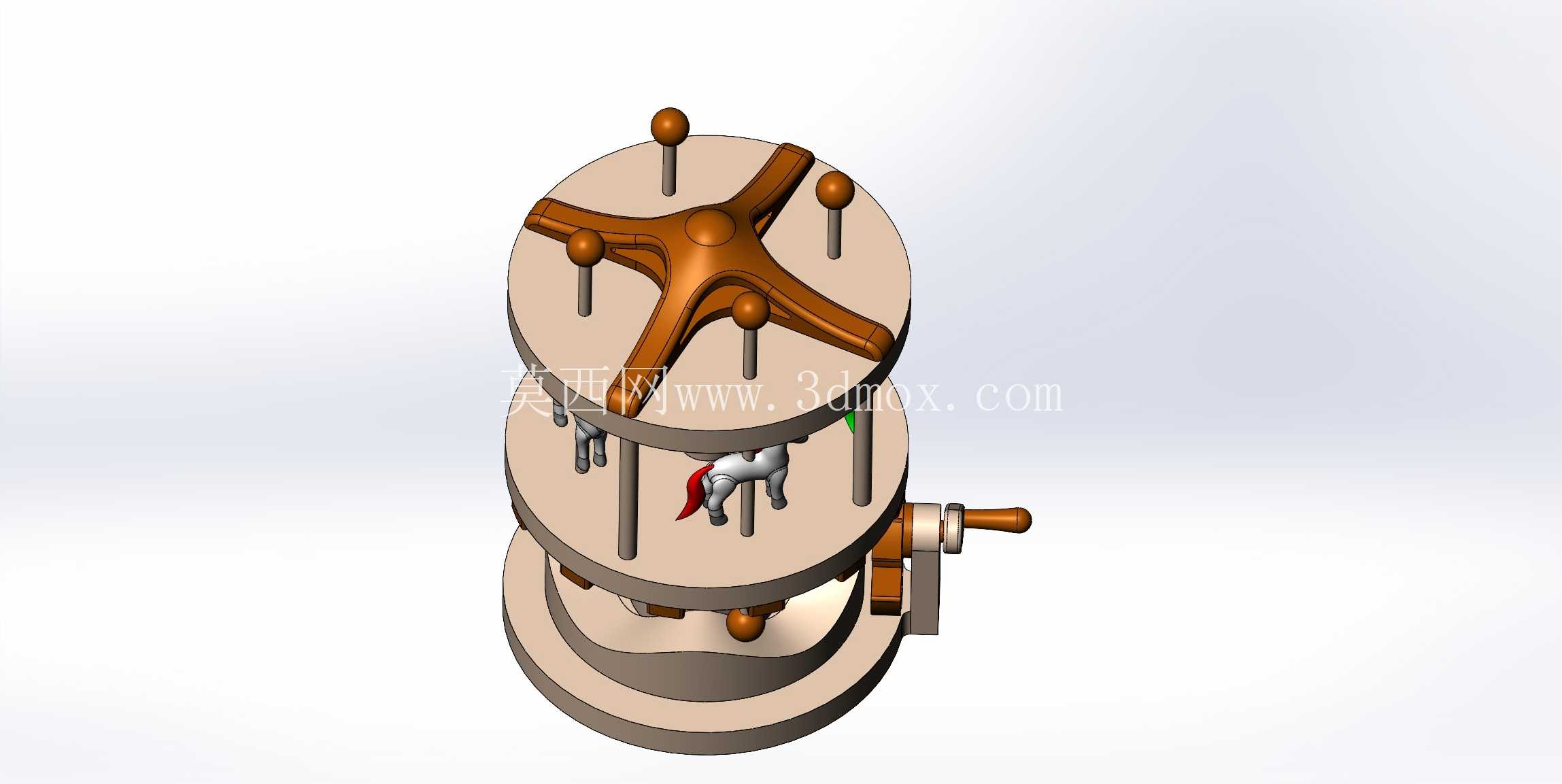

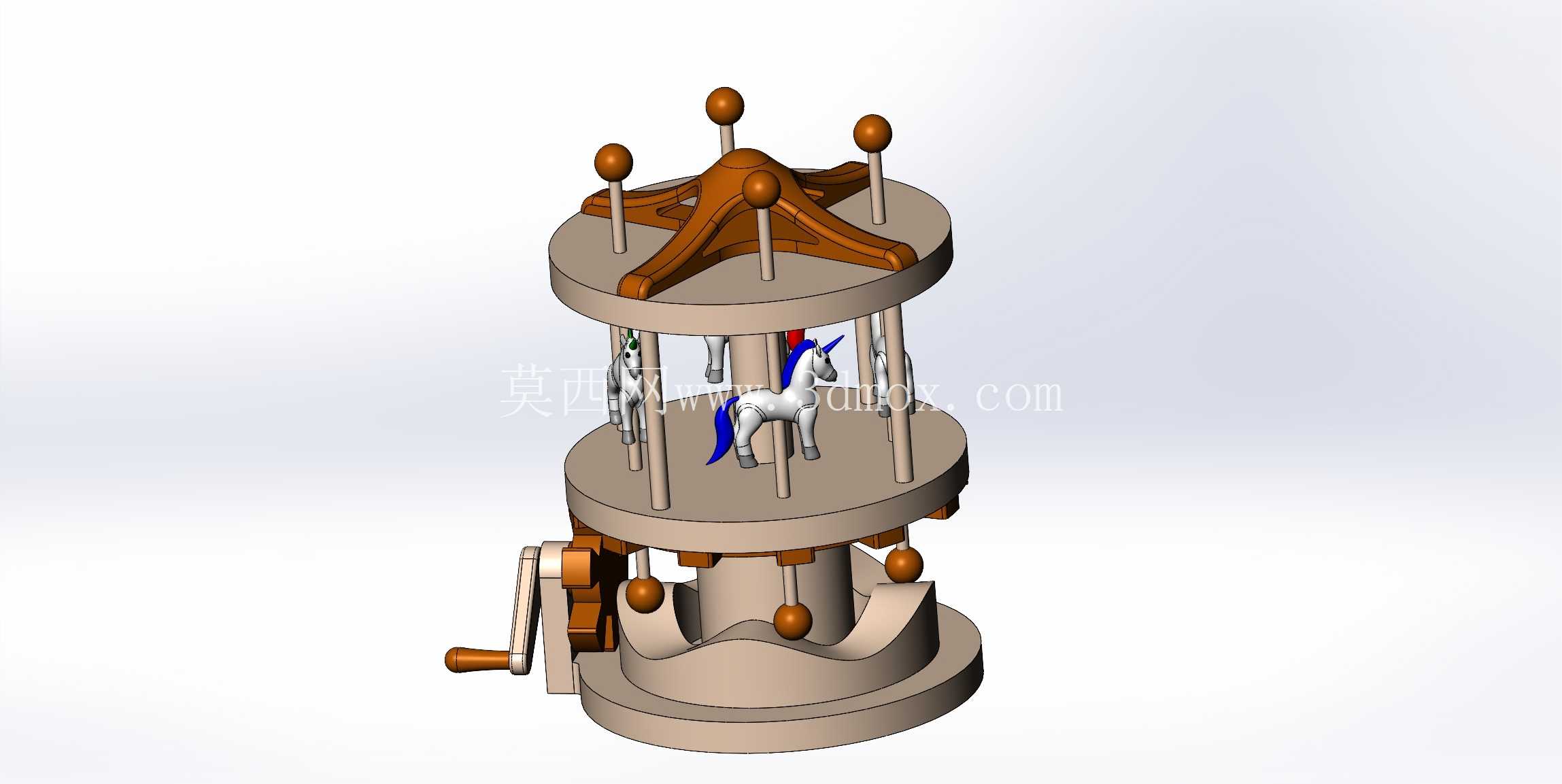

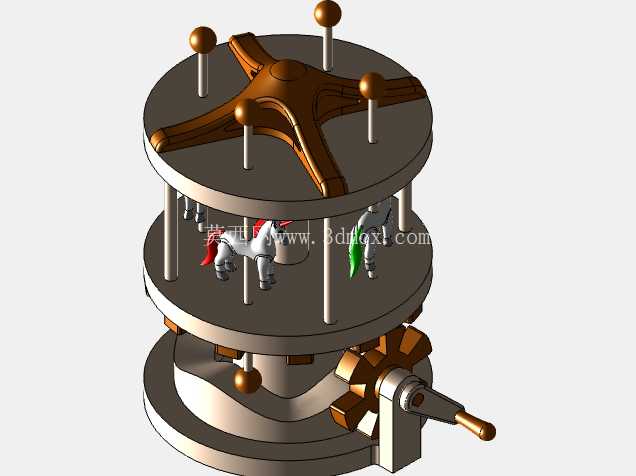

从功能特性来看，整套机构采用纯机械传动路径，侧方外露的直齿轮组作为第一级传动，摇柄输入的扭矩通过啮合齿轮传递到底座内部的立式传动轴，传动轴向上延伸连接上层转盘，同时在立柱中段设置了随轴转动的凸轮结构，转盘转动时，凸轮会周期性顶动周向分布的竖向滑杆，实现上层围栏立柱的小幅上下浮动，搭配转盘上周向固定的独角兽造型摆件，转动时可同时实现摆件公转、围栏立柱起伏的复合动作，还原经典旋转木马的动态效果。整套传动链没有设置额外的离合结构，摇柄与转盘的传动比经过匹配，手摇转速控制在每分钟30-40转时，上层转盘的转动速度刚好适配观赏需求，不会因转速过快导致摆件甩出，也不会因转速过慢丢失动态观感。

设计思路上，整套结构优先考虑铸造工艺的脱模可行性，所有外露结构均设置了符合铸造要求的拔模斜度，没有出现倒扣、极小深腔等不利于铸造脱模的结构，齿轮的齿形采用简化的渐开线设计，齿厚预留了足够的铸造后打磨余量，不需要后续二次机加工即可实现顺畅啮合。上层的独角兽摆件采用简化的曲面造型，轮廓圆润无尖锐棱角，既符合玩具产品的安全要求，也能降低铸造时的充型难度，避免出现浇不足、冷隔等铸造缺陷。底座采用阶梯式圆柱结构，底部设置了加宽的支撑法兰，放置在平面上时的支撑面直径大于上层转盘直径，即使摇动手柄时施加侧向力，整体结构也不会出现倾翻，稳定性满足桌面把玩的要求。

从外形尺寸与安装边界来看，整套机构总高度控制在150mm以内，最大外径为80mm，不需要额外的安装固定结构，直接放置于平面即可使用。侧方摇柄的转动半径为25mm，摇柄转动时的最大外伸尺寸距离底座中心55mm，摆放时仅需要在侧方预留60mm的操作空间即可，不会占用过多桌面面积。所有竖向立柱的滑动行程控制在5mm以内，滑动配合面采用间隙配合设计，铸造后仅需要简单去除飞边即可实现顺畅滑动，不需要额外添加轴承、导轨等标准件，整套机构所有零件均可通过铸造一次成型，仅需要装配摇柄销轴、齿轮固定销两个标准紧固件，装配工序简单，适合小批量规模化生产。结构上所有转动副的配合间隙均预留了0.2mm的涂层余量，铸造完成后如果需要做表面彩绘、电镀等装饰处理，涂层厚度不会影响机构的正常传动，适配不同表面处理工艺的生产需求。
