可调搭扣式锁紧五金件三维结构设计

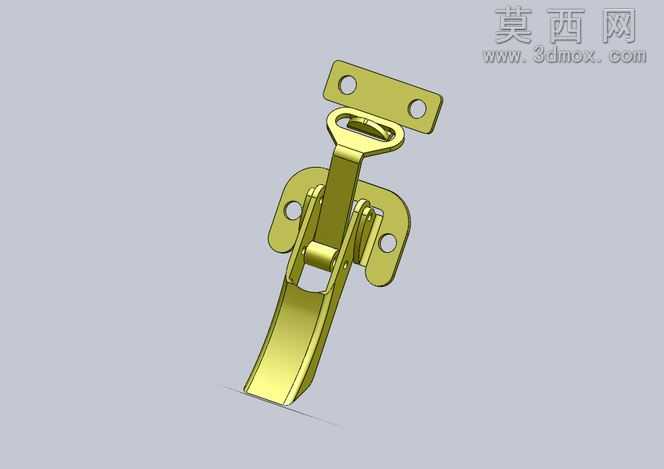

本作品为搭扣式锁紧五金件的三维参数化建模成果，建模过程严格遵循五金冲压件与机加工件的成型工艺逻辑，先通过基准面定位完成锁座、锁钩、扳动压臂、铰接销轴、安装挂板五个核心零件的独立建模，再按照实际装配约束完成总装配合，确保各活动部件的运动行程无干涉、铰接转动顺滑无卡滞。建模阶段针对搭扣的锁紧受力特性做了结构优化：锁座与安装挂板的安装孔位采用行业通用的标准孔距，适配市面多数箱体、柜门、设备舱门的安装尺寸；扳动压臂的曲面弧度经过反复调整，既保证手动扳动时的施力手感舒适，又能在锁合状态下形成稳定的过中心锁紧力矩，避免受振动意外松脱；锁钩的咬合角度经过受力验算，锁合后可提供均匀的压紧力，保证被连接件的接缝紧密贴合。材质与渲染表现上，针对该类五金件常用的镀锌钢、不锈钢两种材质分别做了材质参数调试：镀锌钢材质还原了彩锌钝化层的淡金色金属质感，调整了表面粗糙度参数模拟冲压件的细微拉丝纹理，金属反射强度控制在合理区间避免过度反光失真；不锈钢材质则调试了亚光喷砂质感，适配洁净设备、食品机械的使用场景表现。渲染阶段采用柔和的工作室布光，通过主光、辅光、轮廓光的三层打光，清晰呈现搭扣各部件的结构层次、铰接缝隙与曲面过渡，同时添加了柔和的地面阴影增强模型的立体感与真实感。设计思路上，该搭扣锁主打快速开合、无需额外工具的使用特性，整体结构无易损小零件，铰接部位采用卷边铆接结构，既保证转动灵活性又具备足够的结构强度，可反复开合上万次不出现松动失效；模型的所有尺寸参数均可编辑调整，使用者可根据自身的安装需求、压紧力需求修改对应参数快速衍生不同规格的搭扣模型，可直接用于设备设计的装配选型、五金件的开模生产参考，也可作为机械基础件教学的演示案例，帮助学习者理解过中心锁紧机构的工作原理与结构设计要点。
