重型内侧推拉门配套锁具把手结构

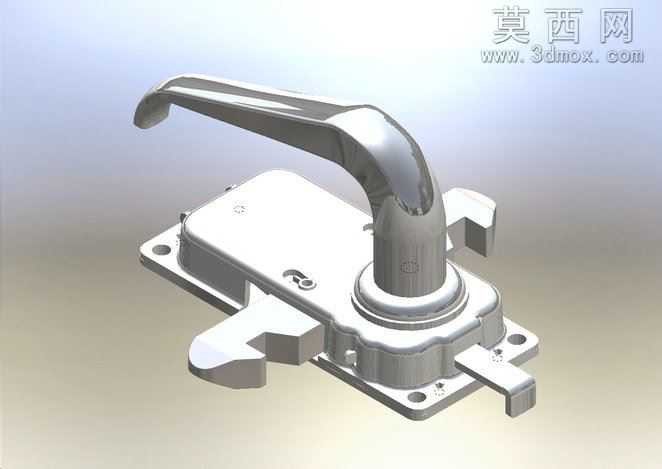

本作品为重型推拉门配套内侧对开锁具把手的三维结构设计，建模过程严格遵循工业五金件的实际生产尺寸逻辑，先通过草图绘制完成底座安装板的轮廓定位，确定四个安装孔的孔距、孔径参数，匹配重型推拉门的门框安装预留位尺寸，再逐步构建锁体内部的凸轮传动腔、弹簧限位槽等核心结构，确保各部件的装配间隙控制在五金件通用公差范围内。建模阶段对把手的握持曲面做了人体工学优化，通过曲率调整让把手的弯折角度适配人手自然握持的姿态，表面做了平滑过渡处理，避免棱角带来的使用剐蹭风险。渲染环节采用镀铬金属材质模拟产品的实际表面处理效果，调整材质的反射率、粗糙度参数，还原亮面五金的金属光泽质感，同时对底座部分做了哑光金属与亮面镀铬的材质区分，突出不同部件的视觉层次，渲染背景采用渐变浅灰调，让产品主体结构清晰呈现，便于观察各部分的造型细节。结构设计上采用凸轮与弹簧配合的传动逻辑，扳动把手时凸轮件随转轴转动，带动锁舌完成伸缩动作，松开把手后弹簧提供复位弹力，让锁舌自动回弹至锁止位置，双向对称的锁舌结构适配对开重型推拉门的锁止需求，底座的多安装孔位设计提升了产品安装后的结构稳定性，可承受重型门体频繁开关带来的载荷冲击。设计过程中充分考虑了产品的实际使用场景，针对重型推拉门开关力度大、使用频率高的特点，对传动部件的壁厚做了加强处理，避免长期使用出现结构变形，同时简化了内部传动路径，减少不必要的零件数量，降低后续生产装配的复杂度，整体结构紧凑，安装后与门体表面贴合度高，兼顾了使用可靠性与外观整体性。
