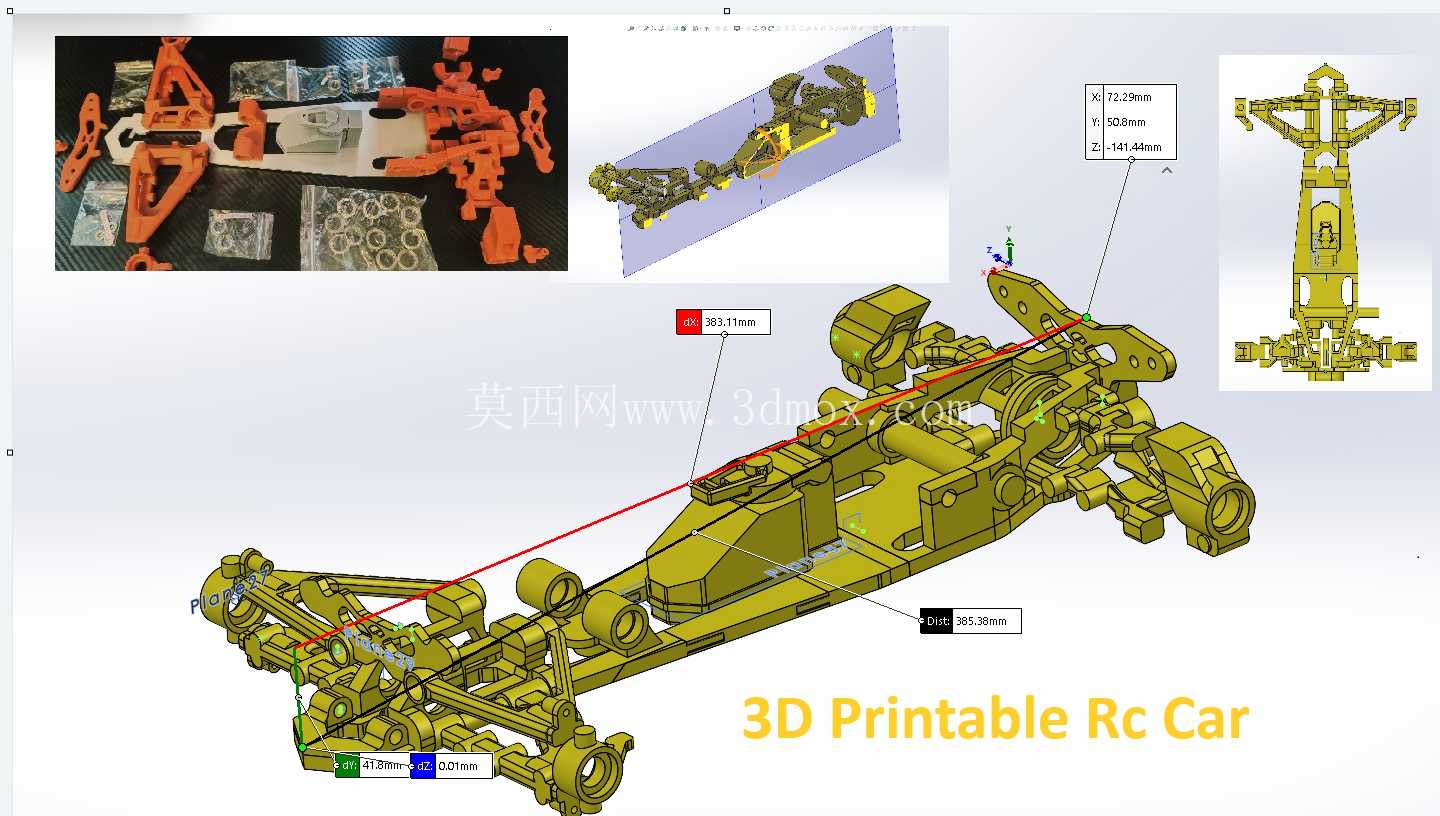

可3D打印拼装式遥控车底盘结构设计

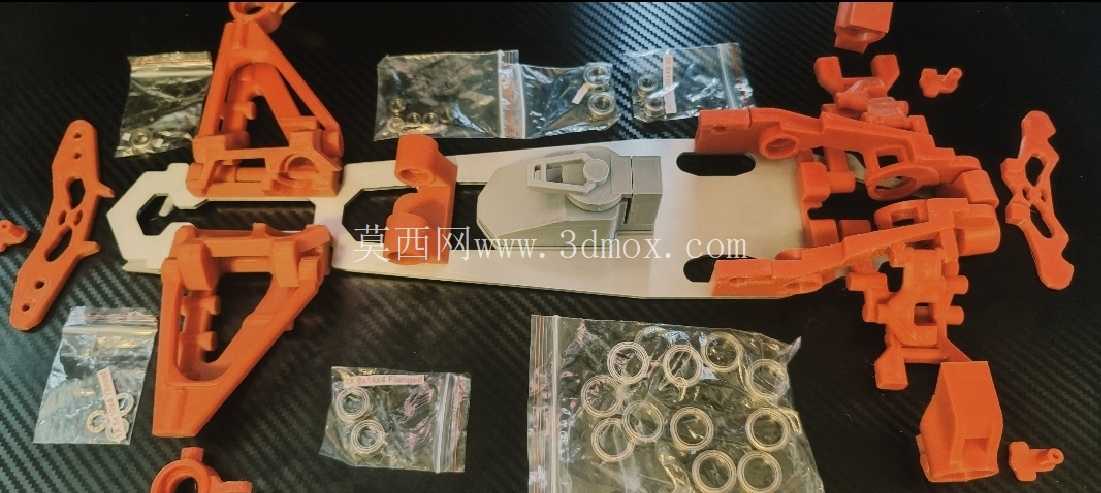

　　这套可3D打印的遥控车结构，核心面向个人创客、青少年科创教育场景设计，区别于传统注塑成型的量产遥控车，所有结构件均可通过桌面级FDM3D打印机制作完成，无需开模工序，能够满足个人爱好者自制改装、科创教学实操演示的使用需求。从结构设计逻辑来看，整车采用模块化拆分思路，将底盘主架、悬挂摆臂、转向节、传动支座、轮轴固定座等部件拆分为独立可打印单元，拆分时充分考虑3D打印的工艺特性，所有单件均设计为无大面积悬空结构，打印时无需添加过多支撑，打印完成后仅需简单去除支撑毛刺，即可通过标准紧固件完成拼装，大幅降低个人制作的工艺门槛。

　　从实际使用场景出发，这套结构适配常规1/10比例遥控车的动力套装安装位，可直接搭载市售常规尺寸的有刷/无刷电机、舵机、电池与电调组件，悬挂部分采用摆臂加铰接孔位的设计，预留了扭杆弹簧或者微型螺旋弹簧的安装空间，能够在非铺装路面、室内平整场地行驶时提供足够的缓冲行程，避免硬连接结构在颠簸路面出现部件断裂的问题。转向部分的结构设计充分考虑了传动干涉问题，转向节的摆角范围预留了足够的前轮转动空间，左右最大转向角可达35度，能够满足小半径转向的操控需求，同时转向拉杆的安装孔位设计为可调式，玩家可根据实际拼装后的轮距情况调整拉杆长度，修正前轮前束参数，避免行驶中出现跑偏、轮胎偏磨的问题。

　　从安装边界尺寸来看，整车底盘主架的纵向长度控制在280mm左右，轮距最大可调整至165mm，底盘离地间隙在悬挂空载状态下为22mm，满载状态下为15mm，能够适配直径65mm到75mm的常规遥控车轮胎，电池仓的预留空间可容纳长宽高为130mm45mm25mm的常规2S/3S锂电池，满足不同动力配置的安装需求。结构细节上，所有部件的铰接孔位均设计了0.2mm的装配间隙，适配3D打印件的成型精度误差，打印完成后无需进行大量的孔位打磨即可完成销轴的穿装，同时受力较大的传动支座、轮轴固定座位置，设计了加强筋结构，在不增加过多壁厚、不额外提升打印耗材用量的前提下，提升部件的抗冲击强度，避免车辆碰撞、跌落时出现结构断裂。

　　这套结构的设计思路没有追求极致的轻量化或者极致的性能表现，而是平衡了打印难度、装配难度、结构强度三者的关系，既能够让没有太多机械装配经验的爱好者按照拼装说明完成整车组装，也能保证组装完成后的车辆具备足够的结构可靠性，满足日常把玩、场地行驶的使用需求。针对3D打印材料的特性，所有部件的壁厚均设置为2mm以上，采用PLA材料打印即可满足日常使用的强度需求，如果需要更高的抗冲击性能，也可采用PETG、ABS等韧性更好的材料打印，所有结构的壁厚设计均适配不同材料的打印收缩率，不会因为材料更换出现装配尺寸不匹配的问题。传动部分的安装位预留了常规减速齿轮组的安装空间，可根据玩家的动力需求搭配不同减速比的齿轮组，实现低速大扭矩或者高速行驶的不同动力特性，齿轮安装位的同轴度公差控制在0.1mm以内，能够保证齿轮传动的平稳性，减少传动过程中的噪音与齿轮磨损。
