木质拼装猴子骑三轮脚踏玩具结构设计

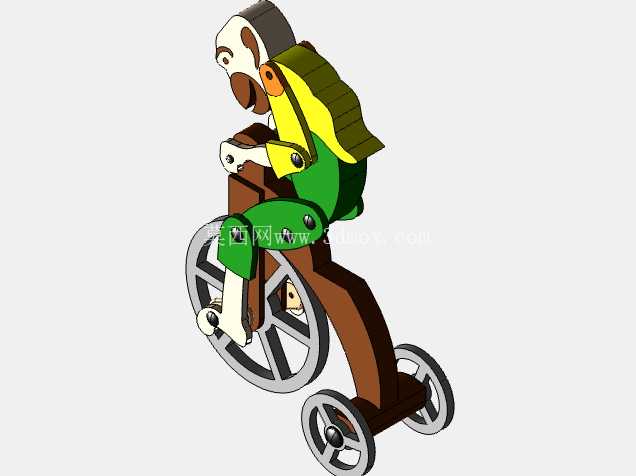

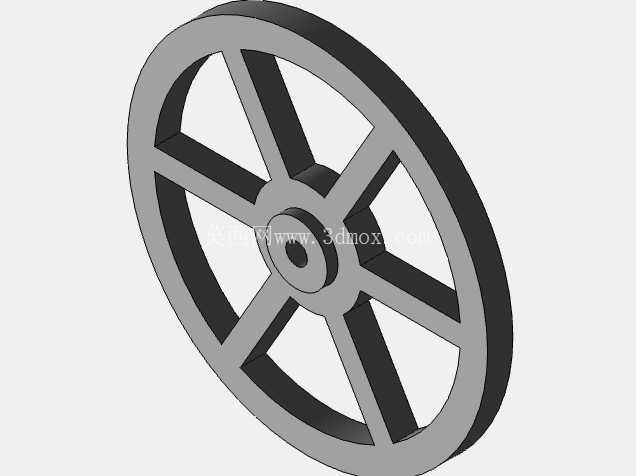

　　这款猴子骑三轮脚踏玩具的结构设计，核心围绕木质拼装玩具的运动可靠性与装配适配性展开，在前期方案敲定阶段，首先要明确其应用场景——面向儿童益智拼装、桌面装饰摆件以及传统木质玩具复刻领域，需要兼顾手动驱动的流畅性、部件拼接的容错率，以及静态展示时的造型还原度。从功能特性来看，该结构采用前置大轮、后置双小轮的三轮布局，前置轮直径设定为110mm，后置两轮直径为45mm，轮轴中心距地面高度分别为55mm与22.5mm，整体安装边界控制在长140mm、宽70mm、高160mm的范围内，既保证放置时的稳定性，也适配常规木质板材的裁切幅面，减少边角料浪费。

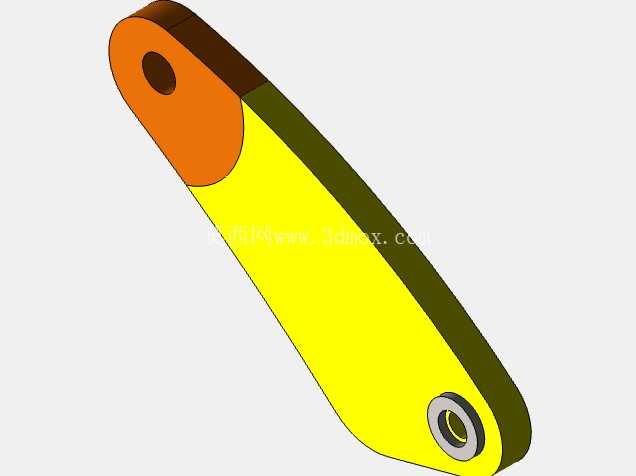

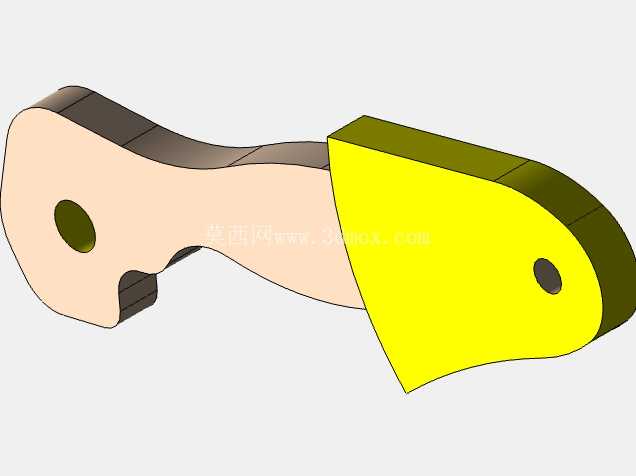

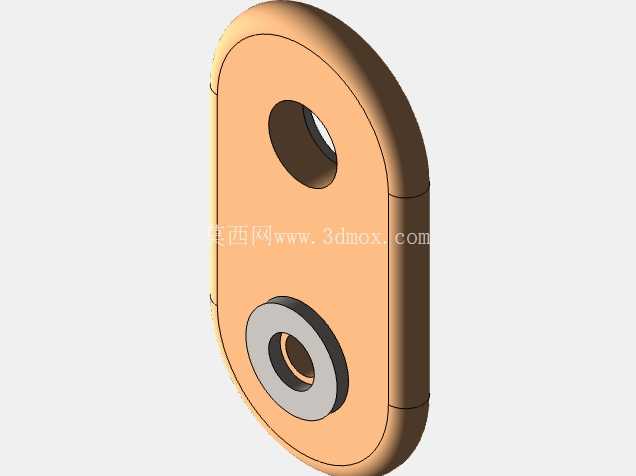

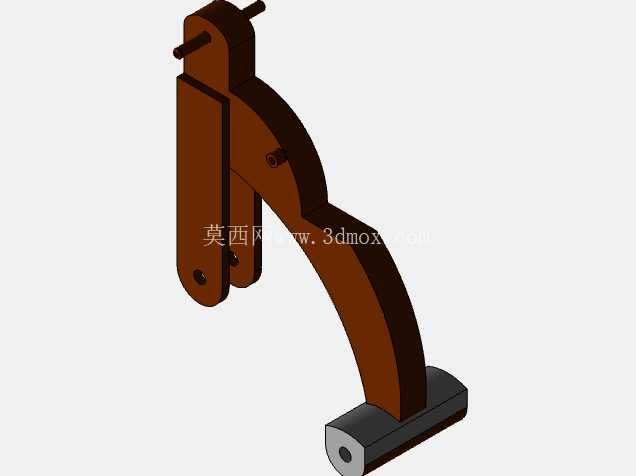

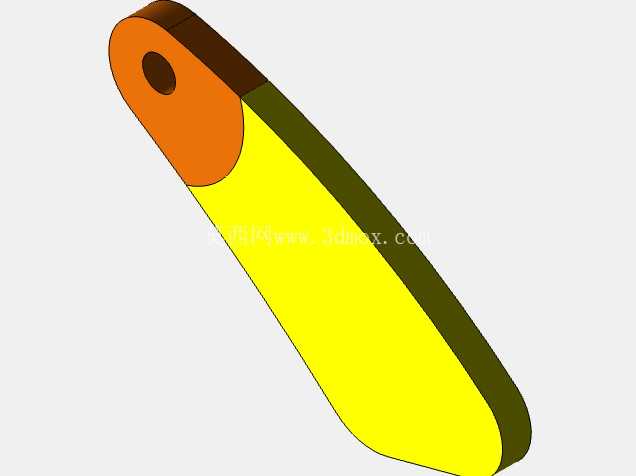

　　设计思路上，猴子的肢体关节采用铰接结构，上肢握持车把位置、下肢与脚踏曲柄的连接点均预留直径3mm的销轴安装孔，孔位公差控制在±0.1mm，既保证拼装时销轴可以顺利压入，又能避免关节间隙过大导致运动时出现松垮晃动的问题。车身主体的木质构件采用5mm厚度的多层胶合板裁切成型，各拼接部位设计有对应的凹凸榫卯结构，榫头宽度8mm、深度4mm，拼装时无需额外粘接即可实现初步定位，降低普通用户的拼装难度。运动传递路径方面，脚踏曲柄与前置大轮采用同轴固定设计，曲柄回转半径为20mm，刚好匹配猴子下肢的活动行程，当手动转动前置轮或者踩动脚踏时，猴子的上下肢会随轮轴转动模拟骑行姿态，铰接点的运动轨迹经过反复校核，不会出现肢体干涉、卡滞的情况。

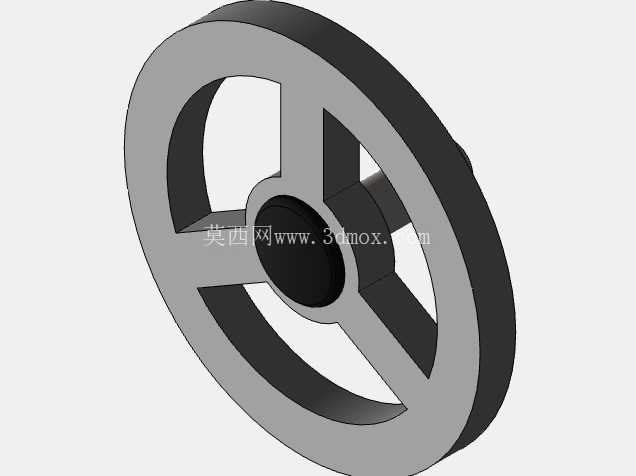

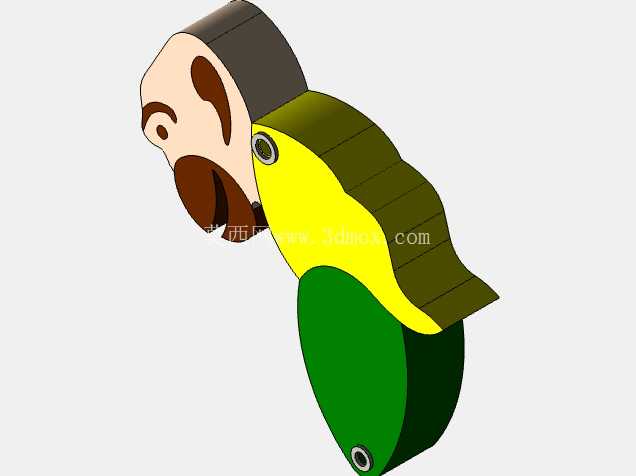

　　考虑到该结构后续可通过铸造工艺批量生产金属质感的复刻摆件，在建模阶段就对所有构件的拔模角度做了统一处理，垂直于分型面的面均设置1.5°的拔模斜度，壁厚均匀控制在3-5mm，避免铸造时出现缩孔、充型不满的缺陷。轮体部分的辐条采用等距三辐设计，既保留复古木质玩具的简约风格，也能保证轮体的结构强度，在承受1kg以内的静态压力时不会出现辐条断裂的情况。猴子的造型轮廓做了圆弧过渡处理，所有外露棱角均倒R2的圆角，避免使用过程中出现划伤风险，同时也更符合木质玩具温润的质感表现。

　　在装配边界校核上，后置双轮的轮距设定为50mm，与前置轮的中心对称面偏差不超过0.5mm，推行过程中不会出现走偏、侧翻的问题，车把位置与猴子手部的连接槽深度为3mm，装配后手部与车把的贴合间隙小于0.2mm，静态展示时不会出现手部脱落的情况。针对不同生产工艺的适配性，该结构的所有构件均采用二维轮廓拉伸成型，没有复杂的曲面特征，无论是激光切割木质板材、还是压铸金属毛坯，都能快速实现量产，加工时的刀具路径无需复杂编程，常规的平面加工设备即可完成所有构件的外形加工。铰接部位的销轴采用标准3mm圆钢棒料裁切，长度根据连接部位的厚度匹配，不需要定制特殊规格的紧固件，进一步降低生产与拼装的物料成本。整体结构没有设置易脱落的小尺寸零件，所有构件的最小尺寸均大于10mm，符合玩具安全的尺寸要求，避免出现误食风险。在运动仿真阶段，对曲柄整周转动过程中猴子肢体的所有位置做了干涉检查，确认下肢与轮体、上衣部分与车身、上肢与车把之间在全行程内均保留至少0.5mm的安全间隙，长期反复运动也不会出现构件表面磨损掉漆的问题。车身的座椅部位做了内凹1.5mm的弧度处理，刚好贴合猴子臀部的造型轮廓，装配后猴子的坐姿自然，不会出现前倾或者后仰的姿态偏差。
