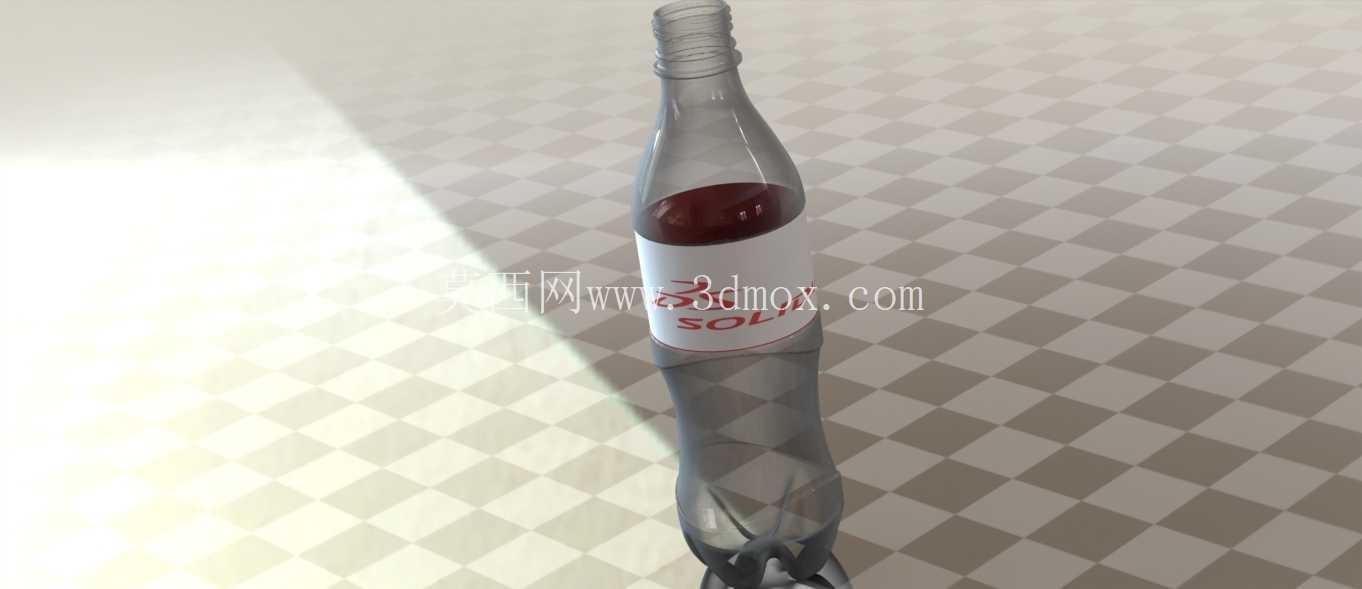

带仿真液面的透明可乐塑料瓶结构

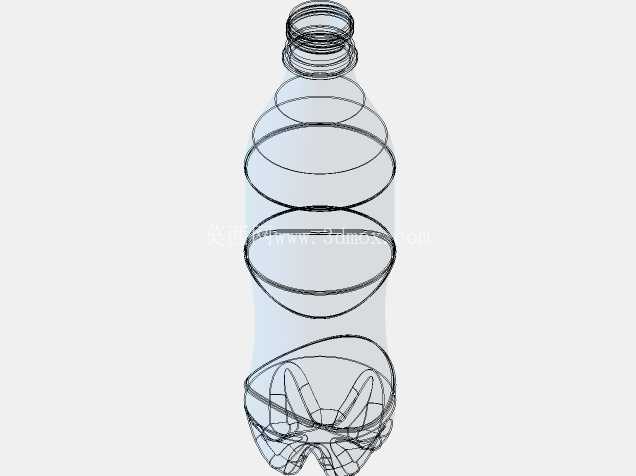

　　日常快消品的包装结构设计里，PET塑料饮料瓶的结构合理性直接关联灌装效率、运输损耗率与终端握持体验，这款可乐塑料瓶的三维结构完全贴合量产吹塑工艺的成型逻辑，可直接用于包装结构验证、灌装生产线适配调试、商超陈列效果模拟等多个工程场景。从实际应用场景来看，这类瓶型主要适配碳酸饮料的含气灌装工况，瓶身的每一处结构细节都对应实际生产与使用的需求：底部的花瓣式内凹结构是含气饮料瓶的核心受力结构，碳酸饮料灌装后内部会产生0.3-0.5MPa的内压，花瓣式的多筋条内凹设计可以将内部压力均匀分散到五个支撑脚位置，避免瓶底在存储、堆叠过程中发生鼓胀变形，同时五个支撑脚的平面度公差控制在0.2mm以内，保证瓶体在灌装线输送带上运行时不会出现卡滞、倾倒的问题，也能让终端摆放时保持稳定，不会出现晃荡倾斜的情况。

　　瓶身中段的环形加强筋并非装饰性设计，每道环筋的深度为1.2mm、圆弧过渡半径为0.8mm，一方面可以提升瓶身的径向抗挤压能力，整瓶装满液体后，单侧施加150N的握持力时，瓶身变形量不超过3mm，既保证消费者握持时不会因为瓶身过软出现液体溢洒，也能在整箱堆叠运输时，承受上层12瓶整箱货物的压力不会出现瘪瓶；另一方面环筋的位置刚好对应吹塑模具的排气槽位置，可以在吹塑成型时快速排出模腔内的空气，避免瓶身出现局部缺料、壁厚不均的问题，实际量产中这个结构能将吹塑成品率提升4%左右。

　　瓶口采用标准的PCO1881碳酸饮料瓶口结构，螺纹的牙型为梯形、螺距为3.5mm，瓶口密封面的平面度公差控制在0.1mm以内，可适配市面上通用的碳酸饮料铝制防盗盖，旋盖扭矩控制在1.2-1.8N·m区间时，既能保证密封性能，不会出现运输过程中漏液的问题，也能让消费者轻松开启，不会出现拧不动或者滑牙的情况；瓶口下方的防盗环连接桥设计为0.3mm厚的易断结构，旋盖时连接桥断裂力控制在25-35N，开启时能清晰听到断裂的声响，同时防盗环会完全留在瓶口下方，起到防伪、防篡改的作用。瓶身的握持区域做了微弧收腰处理，收腰位置距离瓶底110mm，刚好对应成年人手掌握持的虎口位置，收腰处的直径比瓶身中段小8mm，握持时的贴合度更好，长时间握持也不会出现硌手的问题；标签粘贴区域的直径公差控制在±0.1mm，表面粗糙度控制在Ra0.8以下，保证套标或者贴标时标签能平整贴合，不会出现翘边、起皱的问题，标签上下边缘的定位凸台高度为0.2mm，可以给贴标设备提供定位基准，贴标位置偏差不超过0.5mm。

　　从设计思路上，整个瓶体采用等壁厚设计思路，吹塑成型时的型坯壁厚控制在2.8mm，吹胀比控制在1:8，最终成型后的瓶身平均壁厚为0.35mm，瓶口部分因为要承受旋盖的扭矩，壁厚设计为1.8mm，底部支撑位置的壁厚为0.4mm，在保证结构强度的前提下尽可能降低材料用量，单瓶的PET原料用量控制在18g左右，符合轻量化包装的设计趋势。模型中还原的半瓶液体效果，可用于模拟不同灌装液位下的瓶身受力情况，比如灌装到标准液位时，瓶身的重心高度为125mm，倾倒临界角为28度，符合运输与摆放的稳定性要求；如果灌装液位过高，重心上移会导致倾倒临界角变小，运输过程中更容易倾倒，液位过低则会导致瓶内顶部空气过多，含气饮料的二氧化碳逸出后内压过大，容易出现爆瓶风险。另外瓶身的所有转角位置都采用R2以上的圆弧过渡，没有尖锐棱角，一方面是吹塑工艺的要求，避免原料在尖角位置堆积导致壁厚不均，另一方面也能避免消费者握持时被划伤，同时在运输过程中，圆弧过渡的位置不容易因为碰撞产生应力开裂，整瓶从1.2m高度自由跌落到水泥地面时，不会出现破裂、漏液的情况，符合运输包装的测试标准。
