VzBoT奥尔德姆十字滑块联轴器结构

　　做传动结构设计的工程师大多遇到过小扭矩平行轴偏差补偿的场景，尤其是桌面级自动化设备、小型运动模组、3D打印传动链路这类安装空间紧凑、轴系对中精度有限的场合，刚性联轴器的对中要求往往难以满足，而梅花联轴器的弹性体在频繁正反转工况下容易出现疲劳磨损，这时候奥尔德姆结构的联轴器就成了很适配的选择。这款VzBoT配套的奥尔德姆联轴器，核心是通过中间十字滑块的侧向滑移来补偿两轴之间的径向偏差，和传统挠性联轴器不同，它的偏差补偿不依赖弹性元件变形，传动过程中没有反向间隙累积，正反转切换时的传动滞后极小，很适合对传动精度有要求的小扭矩传动场景。

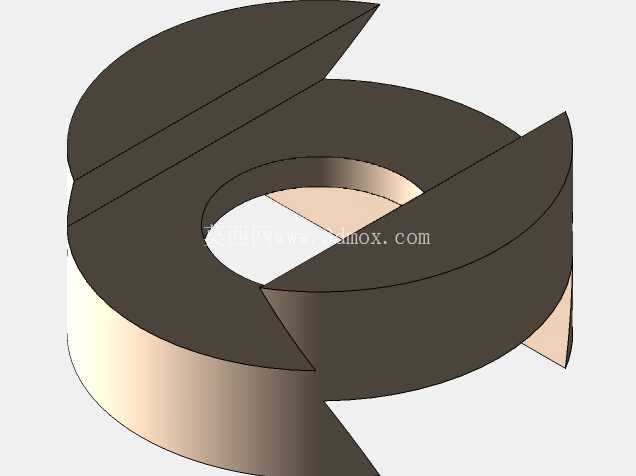

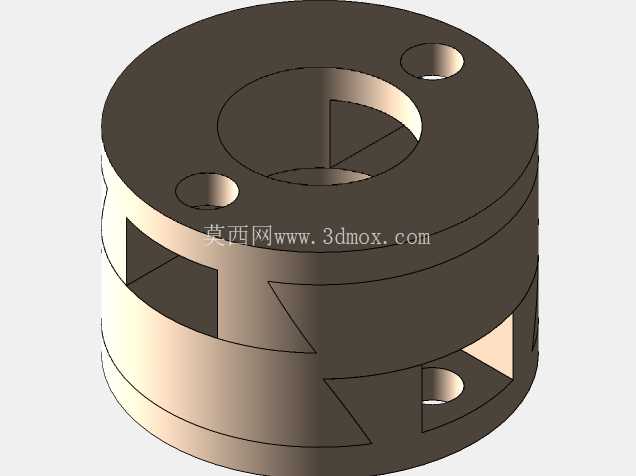

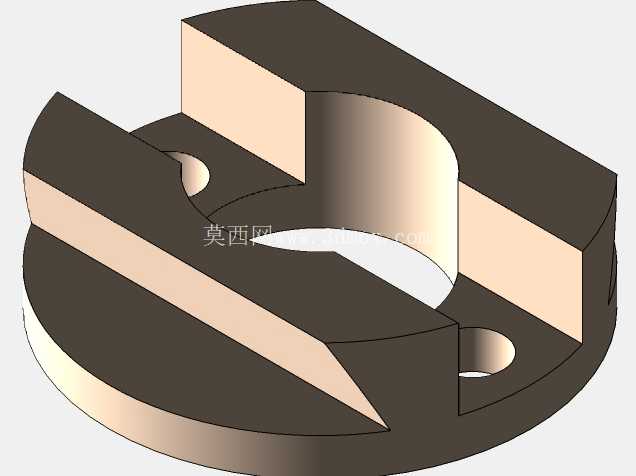

　　从结构细节来看，这款联轴器采用分体式套筒加中间滑块的布局，两端的轴套分别对应主动轴和从动轴的安装，轴套端面开有对称的径向滑槽，中间的十字滑块两侧凸台分别嵌入两端轴套的滑槽内，当两轴存在径向偏移时，滑块可以在滑槽内做相对滑动，抵消安装偏差带来的附加载荷，避免轴承受额外的径向力，延长支撑轴承的使用寿命。安装边界方面，这类联轴器的轴向尺寸紧凑，径向轮廓为圆柱形，两端轴套上预留了紧定螺钉安装孔，安装时不需要额外的工装，只需要将轴插入轴套内孔，拧紧紧定螺钉即可完成固定，适合安装空间受限的小型设备内部布局。

　　设计过程中需要重点关注滑槽与滑块凸台的配合间隙，间隙过大会导致传动空程增大，影响传动精度，间隙过小则会导致滑块滑动阻力过大，偏差补偿能力下降，甚至在运转过程中出现卡滞；同时滑块的材质选择也很关键，在低负载高速工况下，采用自润滑材质的滑块可以降低摩擦损耗，减少运转过程中的噪音和磨损，不需要额外添加润滑脂，适配免维护的设备设计需求。从实际应用场景来看，这类联轴器常被用在小型伺服电机、步进电机与滚珠丝杠的传动连接中，也可用于编码器、小型泵类的动力输入连接，尤其是在VzBoT这类高速运动的3D打印设备中，传动链路的间隙和偏差会直接影响打印成型精度，奥尔德姆联轴器的零背隙传动特性可以保证运动指令的精准传递，同时补偿机架加工、装配过程中产生的轴系平行度误差，降低零件加工精度要求，控制整体制造成本。

　　和膜片联轴器相比，奥尔德姆联轴器的径向偏差补偿能力更强，且没有膜片疲劳断裂的风险，在小扭矩工况下的使用寿命更长；和波纹管联轴器相比，它的抗偏心能力更优，对安装误差的容忍度更高，不需要在装配时反复调整轴系对中，能大幅缩短设备装配的调试周期。结构建模时需要注意滑槽的对称度公差，两端轴套的滑槽需要保持90度垂直，否则会导致滑块滑动不畅，运转过程中产生周期性的阻力波动；轴套内孔的尺寸公差需要按照所选轴的公差带做匹配，保证轴与轴套的同轴度，避免装配后出现偏心导致的运转振动；紧定螺钉的安装位置需要避开滑块的滑动路径，防止螺钉末端突出干涉滑块的正常滑移。另外，这类联轴器的扭矩传递是通过滑块凸台与滑槽侧面的挤压实现的，设计时需要根据传递的最大扭矩核算凸台的挤压强度，避免过载时凸台剪切断裂，在常规的小型运动设备工况下，常规工程塑料材质的滑块完全可以满足扭矩传递需求，同时还能起到一定的振动阻尼作用，吸收传动过程中的微小振动，提升设备运行的平稳性。
