星球大战BB-8球形机器人外观结构设计

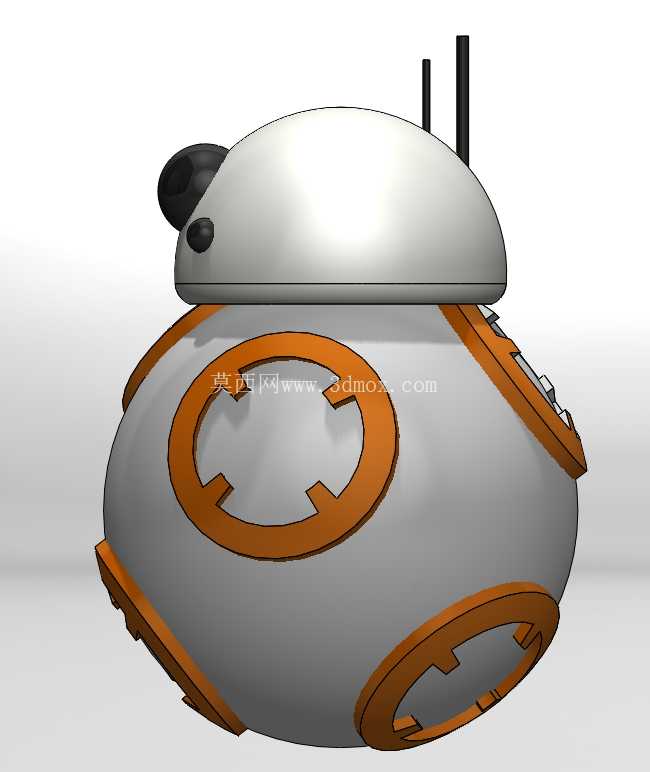

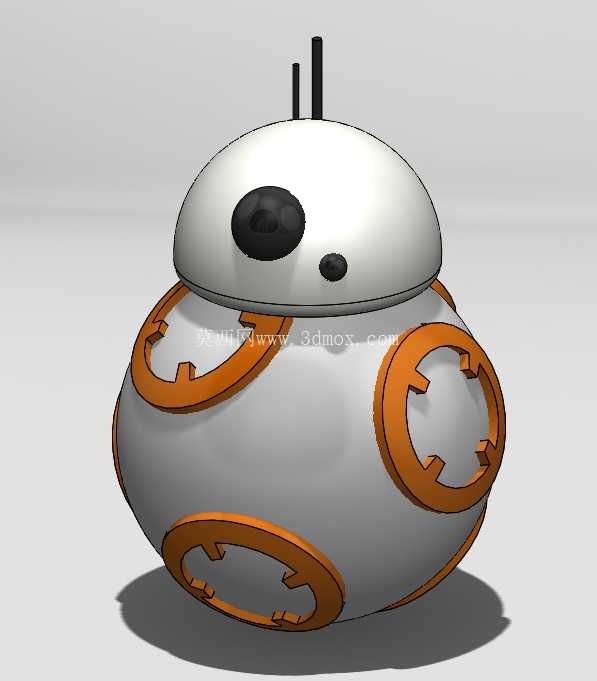

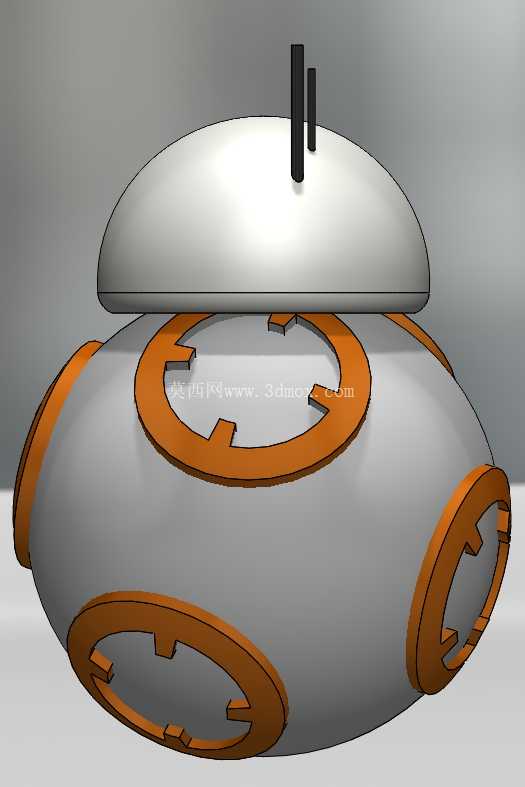

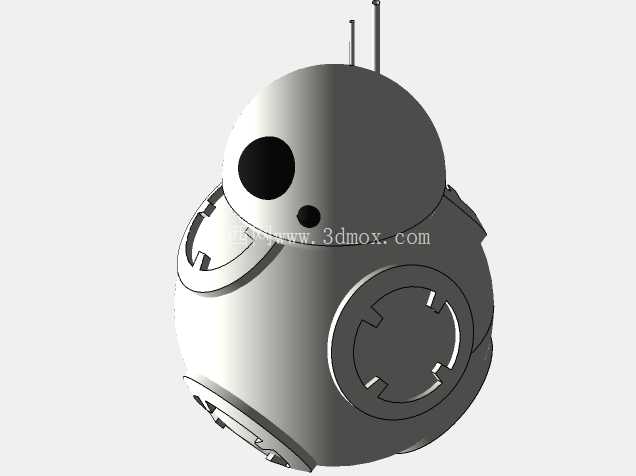

这款球形机器人的结构设计，最初是面向影视IP周边衍生产品的铸造开模需求做的三维落地，在做结构拆分的时候，首先要考虑的是铸造工艺的脱模角度，整个主体分为上下两个半球壳体，上半球为头部舱段，下半球为滚动主体舱段，两个舱段的配合面做了1.5度的拔模斜度，避免铸造时出现粘模、拉伤的问题。从实际应用场景来看，这套结构既可以作为静态收藏摆件的铸造母模使用，也可以在内部预留安装位后，改装为可动的遥控玩具结构，头部的两根天线柱做了根部圆角强化，避免在铸造脱模或者后续搬运、把玩过程中出现根部断裂的问题，天线柱的直径从根部到顶端做了微小的锥度过渡，既符合影视原作的外观比例，也适配金属铸造或者树脂浇筑的成型要求。

在外形尺寸的边界设定上，整体最大外径控制在180mm，总高度（含天线顶端）为210mm，头部半球的直径比下半球小12mm，配合位置做了3mm宽的搭接止口，既保证上下壳体装配后的同轴度，也能避免浇筑时出现披锋过大的问题。壳体的壁厚统一设定为3mm，对于表面的橙色环形装饰结构，没有采用后期粘贴的方案，而是直接在主体壳体上做了嵌入式的凹槽结构，环形装饰件单独拆分出独立的铸造件，装配时嵌入主体凹槽，配合面做0.2mm的过盈量，不需要额外粘接就可以实现牢固配合，同时保证外观的分模线隐藏在装饰环的侧边，不会出现在产品主视觉面上。

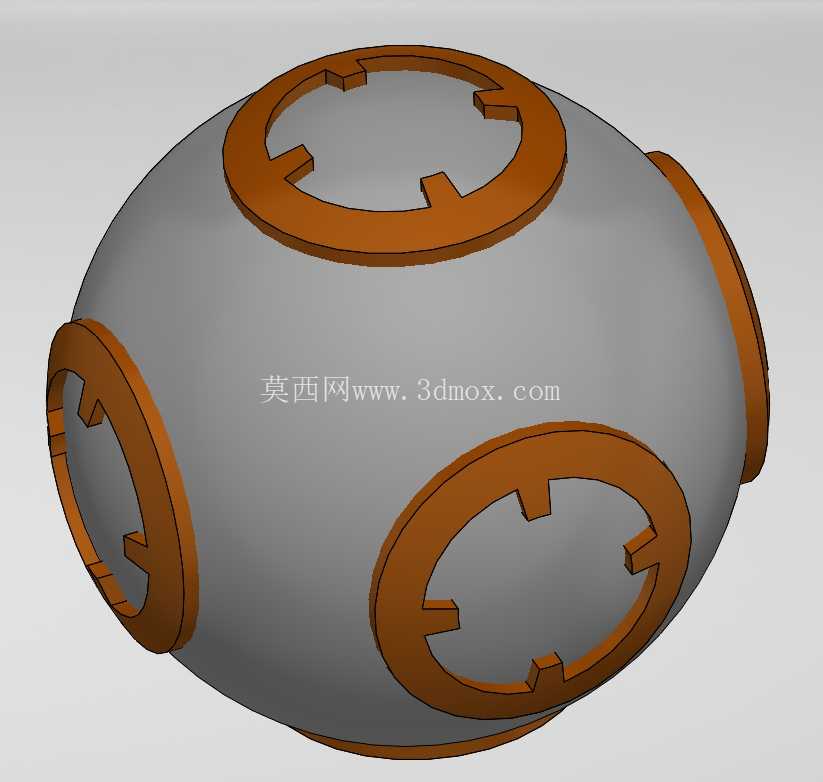

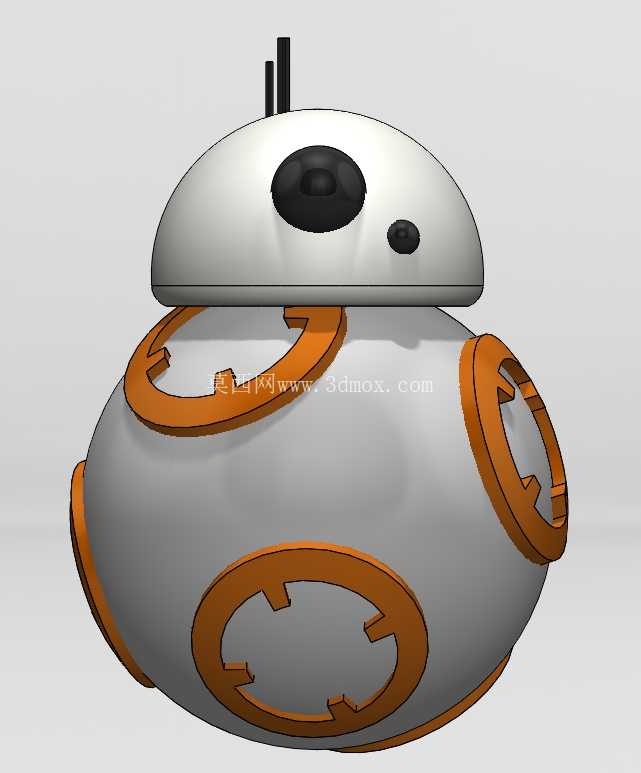

设计过程中特意调整了三个橙色环形结构的位置，三个环分别分布在下半球的三个互成120度的轴向上，不管从哪个角度摆放，都能保证至少有两个装饰环处于可视范围内，还原影视原作的视觉识别特征。头部的两个圆形视觉传感器结构，大传感器做了内凹2mm的沉台，小传感器做了1mm的凸起，两个特征的边缘都做了R0.5的圆角过渡，避免铸造时出现尖角缺料的问题。整个模型的所有外表面特征都做了曲率连续检查，没有出现碎面、锐角的问题，所有分型面都选在产品外观的非视觉棱线上，开模后不需要做大量的打磨修型工作就能直接进行表面喷涂处理。

考虑到铸造过程中的收缩率问题，整个模型在建模时就按照锌合金铸造的收缩率1.2%放了缩放余量，所有配合位置的尺寸都提前做了补偿，避免铸造冷却后出现装配间隙过大或者过盈量超标无法装配的问题。内部腔体做了均匀的壁厚过渡，没有出现壁厚突变的位置，避免铸造时因为冷却速度不一致产生缩孔、凹陷的缺陷。头部和下半球的配合位置预留了8mm的中心孔，如果后续要改装为电动滚动结构，可以从中心孔走线，安装驱动电机和配重结构，不需要额外对壳体进行二次打孔加工。底部的接触位置做了微小的平面切边，让产品放置在平面上时不会出现随意滚动的问题，切边的高度控制在2mm，不会破坏整体球形的视觉完整性。

表面的分模线全部沿着装饰环的边缘、头部与下半球的配合缝设置，外表面没有额外的工艺孔或者顶针位置预留，顶针位置全部设计在壳体内部的非外观面，保证成品外观的完整性。三个橙色装饰环的卡扣结构做了对称设计，每个环上有三个均匀分布的卡扣凸台，和主体上的凹槽一一对应，装配时不需要区分方向，降低后续组装的操作难度。天线柱的内部做了2mm的盲孔，既可以减少材料用量，也能避免实心柱在铸造时因为内部冷却慢产生缩松缺陷，盲孔的深度控制在柱高的三分之二，不会影响天线的结构强度。
