仿真子弹造型便携U盘收纳壳体结构

做结构设计快十二年，经手的数码周边壳体方案少说也有两百多套，这种仿真弹药造型的存储配件壳体，最早是海外户外圈层先带起来的需求，最早接触类似方案是给跨境客户做EDC周边配套，当时客户提的核心要求就是壳体要能适配常规板型的U盘芯，同时外观还原度要够，还要兼顾日常插拔的手感，不能为了造型牺牲实际使用的便利性。

先从实际应用场景说，这类造型的存储配件壳体，主要面向户外爱好者、军迷圈层的日常使用，也有不少做文创周边、展会伴手礼的客户会选这类方案，相比常规方方正正的U盘外壳，这类仿真造型的产品辨识度更高，放在钥匙串上和其他EDC工具搭配也不突兀，日常携带的时候不容易和其他人的存储设备混放，不少做战术风格周边的厂商，还会把这类壳体和其他战术小配件打包做套装，适配户外出行时的随身数据存储需求，比如外出测绘、野外作业的时候，存个作业图纸、现场记录数据，掏出来也符合整体的装备风格。

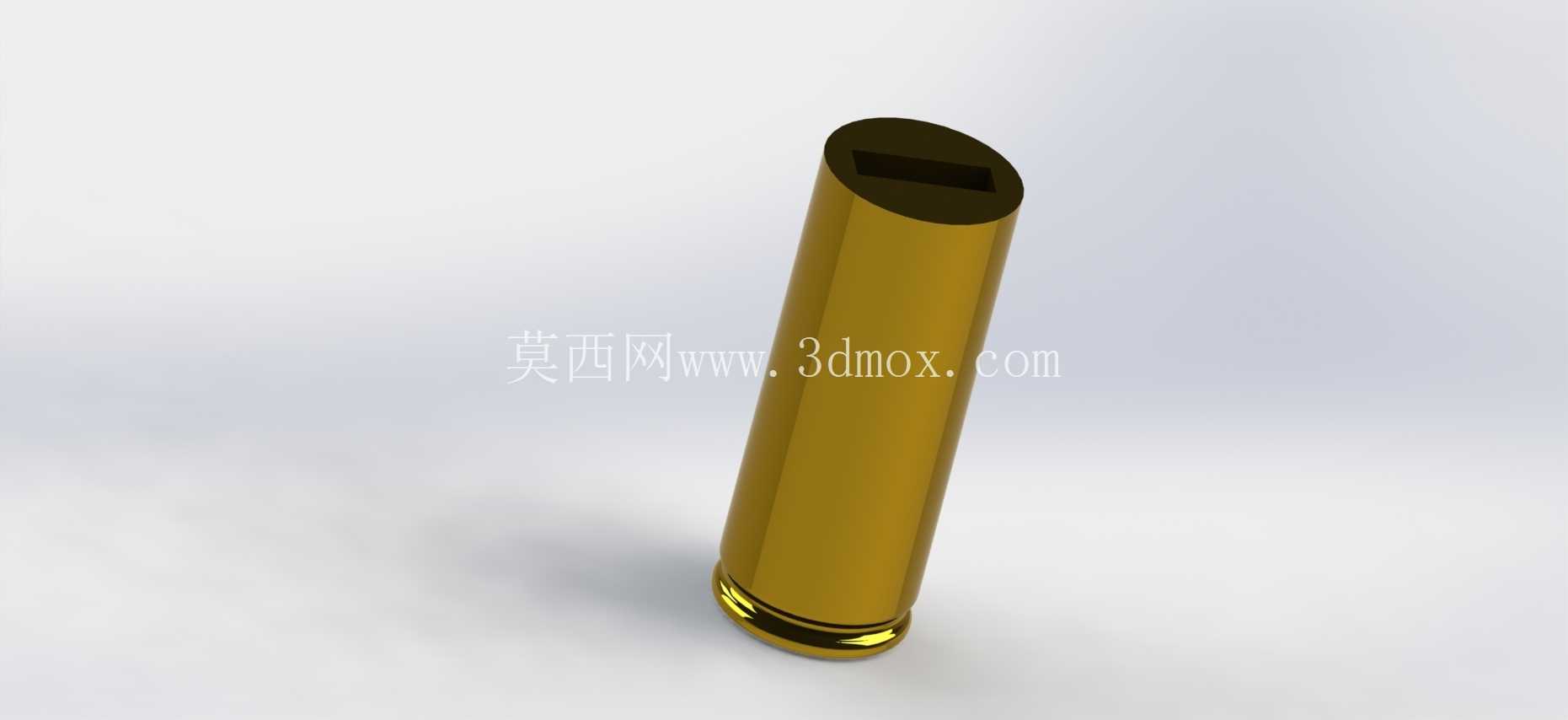

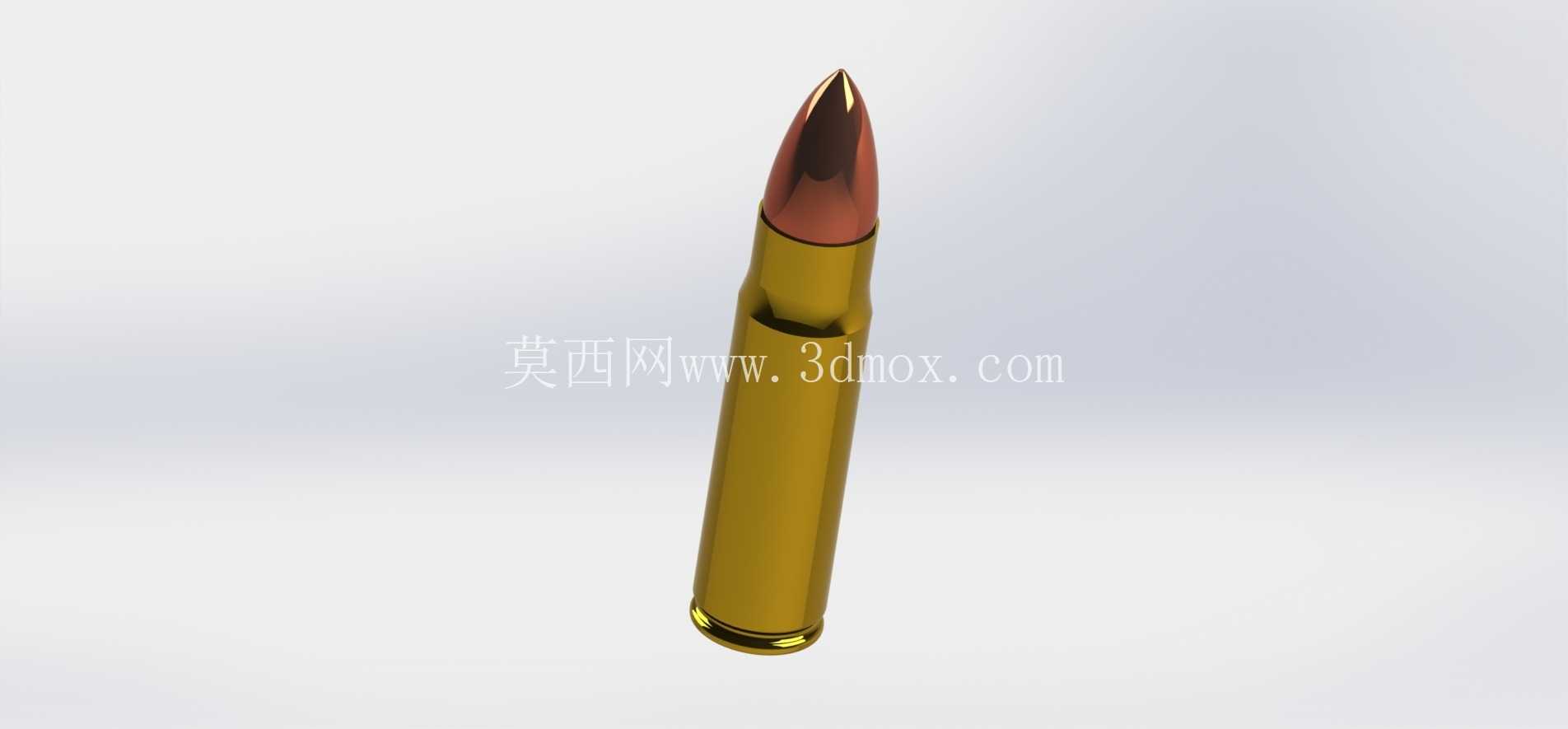

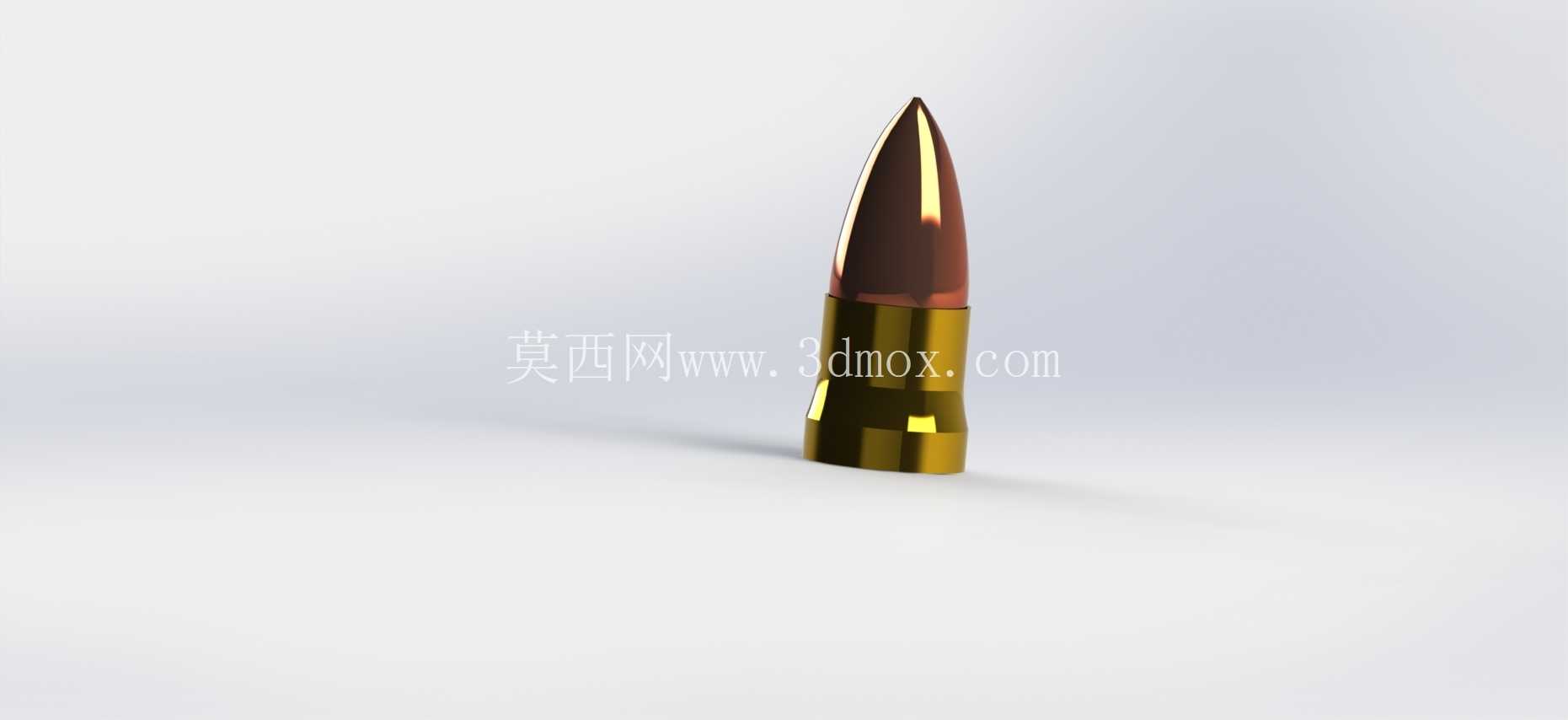

说回结构本身，这个壳体的设计思路是完全参照常规步枪弹的外形比例做缩放，没有做夸张的变形，整体是回转体结构，拆分逻辑是弹尖部分作为上盖，弹身部分作为主体仓，用来容纳U盘的PCB板和USB接头。做回转体结构的好处是加工一致性好，不管是后续做压铸成型还是机加工打样，壁厚控制都比较均匀，不会出现局部壁厚差过大导致的成型缺陷。弹身部分的内腔尺寸是严格按照通用U盘板的安装边界做的，常规的黑胶体U盘板、短款PCB板都能直接放进去，内腔预留了0.2mm的涂胶槽，组装的时候打结构胶固定即可，不需要额外做卡扣结构，避免破坏外表面的整体造型。

尺寸边界这块，整体长度控制在65mm左右，最大直径位置在弹身的圆柱段，是12mm，这个尺寸刚好能适配常规的USB接口插拔空间，不会因为直径过大挡住相邻的接口，不管是插在笔记本电脑的侧置接口，还是台式机的前置接口，都不会和旁边的设备产生干涉。弹尖部分的锥度是完全参照真实弹药的锥度做的，锥角控制在18度，既保证了外观的还原度，也让上盖和弹身的配合段有足够的长度，配合长度做了8mm，单边配合间隙控制在0.05mm，插拔的时候不会有松垮的感觉，也不会因为过紧导致开盖困难。弹身底部做了1mm的平底，放置在桌面上的时候不会倾倒，底部还预留了穿挂绳的孔位，孔径2mm，可以穿钥匙环或者挂绳，方便日常随身携带。

设计的时候特意规避了几个常见的问题，首先是弹尖部分没有做尖锐的边角，最顶端做了R0.8的圆角处理，避免日常携带的时候刮伤衣物或者皮肤，也符合数码产品的安全规范。其次是弹身和弹盖的配合面做了错位的止口，不会出现合模后上下段错位的问题，外观的合模线放在了弹身底部的圆角位置，后续做表面处理的时候很容易打磨掉，不会破坏弹身圆柱面的整体质感。表面处理的预留工艺也考虑到了，弹身部分可以做镀金或者镀铜的金属质感处理，弹尖部分做紫铜色的氧化处理，还原真实弹药的配色效果，壁厚整体控制在1.2mm，既保证了壳体的结构强度，日常摔落不会开裂，也不会因为壁厚过大导致整体重量超标，整个壳体组装完成后的重量控制在18g左右，挂在钥匙上不会有明显的坠重感。

从成型工艺的角度说，这个回转体结构非常适合压铸成型，分模面沿着轴向的最大轮廓线拆分，模具结构简单，不需要做复杂的抽芯结构，量产的时候成型效率很高，不良率能控制在很低的水平。内腔的成型直接用型芯做出，不需要后续二次加工，只有配合面的位置需要做轻微的抛光处理，保证插拔的顺滑度。之前做类似方案的时候，曾经试过把弹身做滚花处理提升摩擦力，后来实际测试发现滚花会破坏整体的仿真外观，最后改成了在弹身靠近开盖的位置做一圈0.3mm的浅凹槽，既不破坏外观，开盖的时候手指刚好能卡在凹槽位置，借力很方便，不会因为表面太光滑拧不开盖子。

还有个细节是USB接头的伸出长度控制，弹身的开口端到内腔定位台的距离是15mm，刚好能让USB接头完全伸出壳体，插接口的时候不会因为壳体顶住设备外壳导致插不到位，定位台的位置做了0.1mm的凸台，U盘板装进去之后刚好顶住凸台，不会出现前后窜动的问题，长期插拔也不会让芯板在壳体内松动。上盖的内部做了一圈软胶位的预留，如果需要做防水版本的话，可以在这个位置装一个O型密封圈，实现日常的生活防水，比如雨天携带或者意外溅水的时候，不会损坏内部的存储芯片，这个预留结构不需要改动整体外形，只需要在模具上微调就能实现，方便后续衍生不同配置的产品版本。
