长丝玻纤压碎工序缠绕加工设备结构

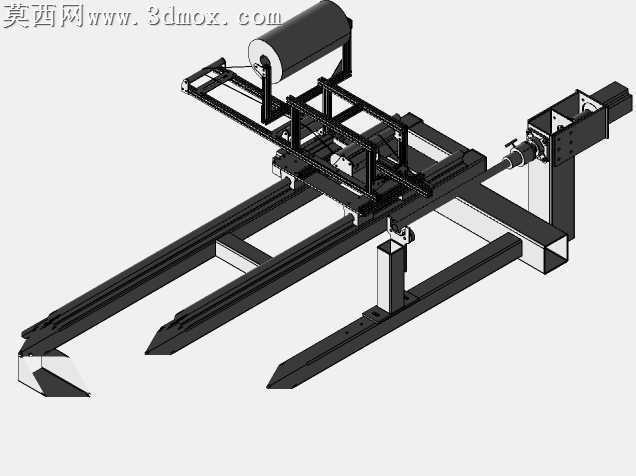

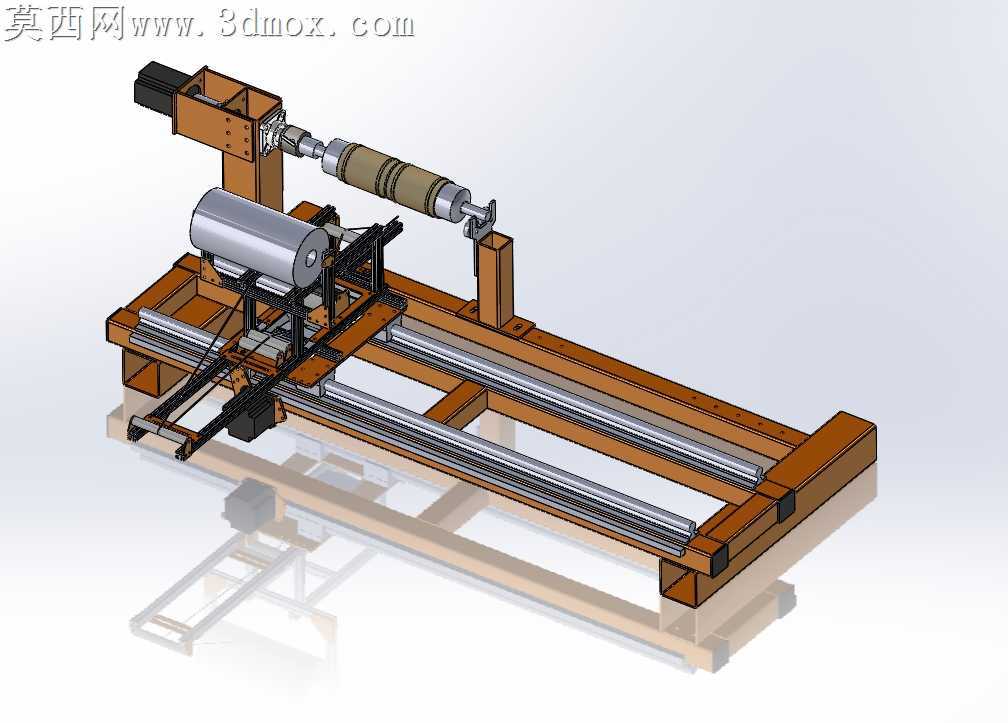

纤维缠绕工序现场最常出现的排线偏移、长丝张力不均问题，往往出在进给导轨与缠绕主轴的同轴度匹配上，这套结构在设计时特意把床身导轨的安装基准面与主轴箱定位面做了共面加工处理，避免分体装配带来的累计公差偏移。床身采用型钢焊接框架结构，导轨安装面预留了0.2mm的铣削余量，现场装配时可通过配磨垫片调整导轨平行度，控制在0.05mm/m以内，保证排线滑台在全行程移动时不会出现卡滞或跳动。缠绕主轴的夹头位置做了快换结构设计，适配不同直径的芯模安装，芯模支撑尾座采用可滑动锁紧结构，调整行程覆盖常用的中小尺寸纤维制品缠绕需求，尾座顶尖的顶紧力通过弹簧预紧调节，避免硬顶造成芯轴弯曲变形。排线机构的导丝轮组采用错位排布，每一层导丝轮的过丝槽都做了圆角抛光处理，减少长丝走丝过程中的摩擦起毛问题，压碎辊的安装位置紧邻缠绕工位，纤维缠绕到设定厚度后可直接完成压碎工序，不用二次转运工件，减少工序间的纤维层磕碰损伤。传动部分的丝杠与导轨平行布置，丝杠螺母座与滑台的连接采用浮动接头，抵消丝杠安装时的微小同轴度误差，降低传动过程中的卡顿感。滑台上的丝嘴架做了角度可调设计，可根据不同纤维的缠绕角度需求调整出丝方向，适配环向缠绕、螺旋缠绕等不同工艺要求。设备的驱动电机安装在床身端部的下沉式安装座里，降低整机重心的同时减少传动带的张紧调整难度，电机输出端与主轴的连接采用弹性联轴器，吸收运转过程中的振动，避免振动传导到缠绕工位造成纤维排布疏密不均。所有走线拖链都布置在导轨内侧的防护槽里，避免长丝断头飘入拖链造成卡线，床身底部预留了接屑槽位置，收集压碎工序产生的纤维碎屑，方便日常清理维护。
