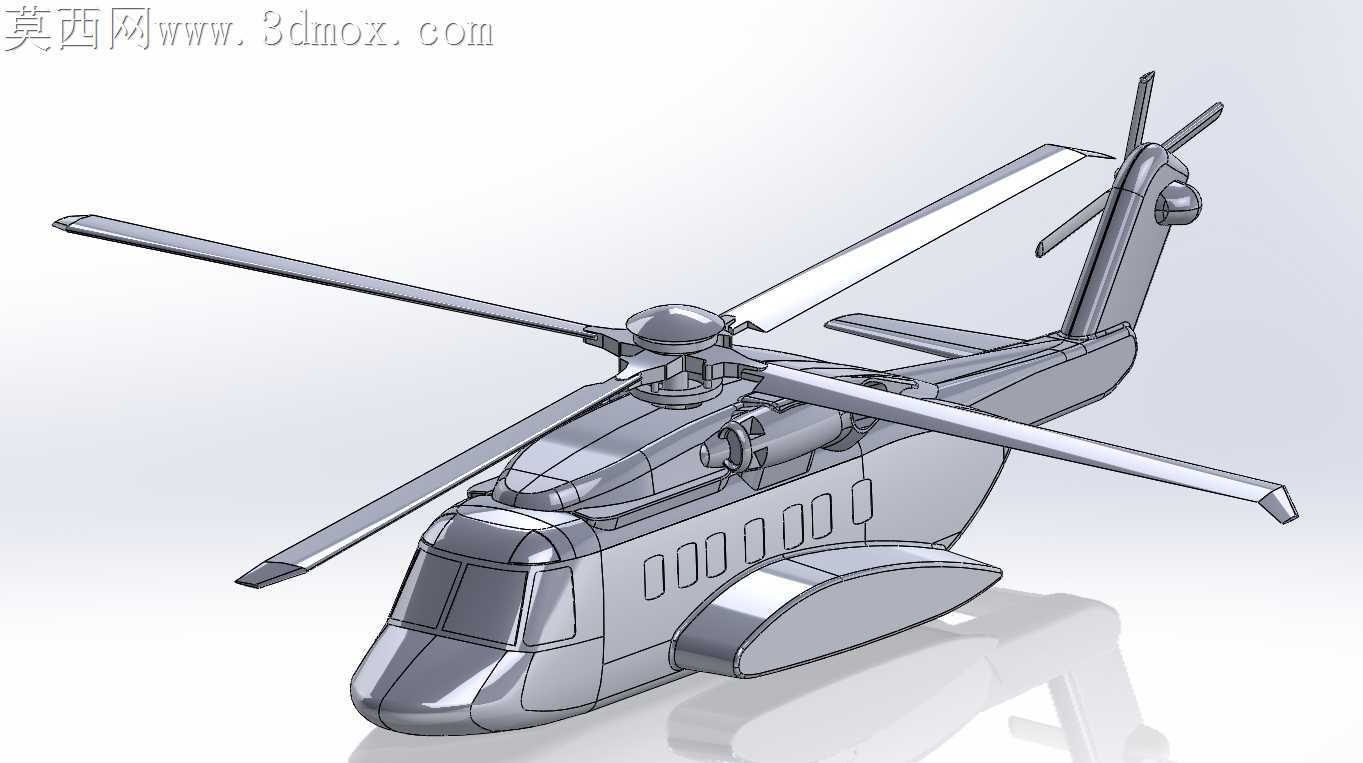

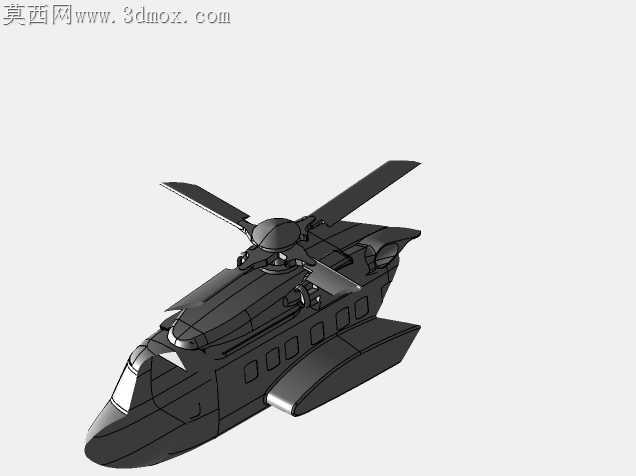

西科斯基S92直升机外观结构数字样机

民用直升机曲面蒙皮的加工精度，直接决定高速巡航时的气动阻力与蒙皮疲劳寿命，这款西科斯基S92的三维数模在曲面设计阶段就锚定了钣金成型的工艺边界，没有为了视觉效果刻意追求曲率的极致顺滑。机头段的多曲面过渡区域，数模里预留了0.3mm的蒙皮回弹补偿量，对应航空铝合金板材冷拉伸成型后的形变特性，避免实际加工时出现蒙皮与框梁贴合间隙超差的问题。主旋翼桨毂与机身顶部的连接曲面，没有做生硬的直角转折，而是顺着旋翼下洗气流的流向调整了曲面倾角，既减少了巡航状态下的气流紊流，也给桨毂整流罩的安装预留了足够的紧固件操作空间，不会出现维护时扳手无法伸入的尴尬。机身侧面的舷窗开孔边缘，数模里做了连续的圆角过渡，对应蒙皮铆接时的应力分散需求，避免长期交变载荷下开孔位置出现疲劳裂纹。尾梁与主机身的对接曲面，数模里严格对齐了框梁的安装基准面，曲面分模线刚好落在内部框梁的支撑位置，蒙皮成型后不需要额外加支撑衬垫就能保证对接处的结构刚度，能减少不少装配时的配修工作量。尾桨塔座的曲面倾斜角度，数模里反复调整了三次，既避开了主旋翼下洗气流的干扰区，也给尾桨传动系统的维护预留了足够的开盖空间，不会出现维护尾桨时需要拆解周边蒙皮的情况。机身两侧的浮筒安装曲面，数模里做了微小的内凹弧度，刚好匹配浮筒支架的安装座轮廓，安装时不需要额外打磨蒙皮就能保证支架与机身的贴合度，浮筒安装后的气动阻力也能控制在设计阈值内。主旋翼桨叶的曲面翼型，数模里没有做理想化的绝对对称，而是根据不同桨叶位置的线速度差微调了翼型扭转角度，对应真实飞行时的桨叶载荷分布，能给后续的气动仿真提供更贴近真实工况的数模基础。驾驶舱风挡的曲面弧度，数模里兼顾了飞行员的视野范围与风挡玻璃的热成型工艺，曲面曲率变化均匀，没有出现曲率突变导致玻璃成型时出现光学畸变的问题，也不会影响飞行员的起降视线。
