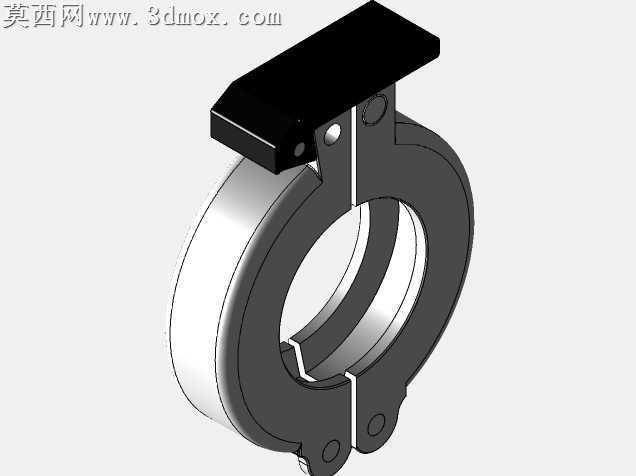

DN15/25法兰式快卸夹钳结构设计

管路现场维护时，传统法兰连接的螺栓拆装耗时长，带压工况下还容易出现螺纹锈蚀咬死的问题，快卸夹的结构设计正是瞄准这一痛点，在保证密封压紧力的前提下省去逐颗拧动螺栓的步骤。这款适配DN15/25规格、配30mm法兰的快卸夹，在加工适配层面做了不少针对性的细节打磨。夹体的圆弧贴合面没有做成整圆包裹结构，而是预留了12度的开口张角，既方便现场作业时直接从法兰侧方卡入，不用完全拆开管路就能完成装夹，也给冲压成型后的回弹量留足了补偿空间，避免批量生产时因为板材回弹导致夹口开合度超差，装夹时卡不到法兰密封槽位。夹体的折弯圆角特意做了R1.2的过渡处理，没有追求尖锐的直角棱边，一来是避免冲压加工时应力集中导致折弯处出现微裂纹，二来是现场操作时不会割破防护手套，低温工况下也不会因为应力集中出现脆性断裂。锁紧压块的接触面做了0.3mm的微凸弧面处理，不是完全的平面结构，压合时能让法兰密封圈的受力从中心向外围均匀扩散，不会出现边缘压不实导致的渗漏，也避免了平面压合时容易出现的偏载问题，哪怕夹体安装时有轻微的角度偏差，也能保证足够的压紧面积。扳动手柄的转轴孔没有采用直接在板材上冲孔的工艺，而是压入了耐磨铜衬套，反复扳动解锁、锁紧的过程中，不会因为基材磨损出现转轴旷量，延长夹钳的免维护周期。手柄的握持段压有防滑的浅纹，不用额外包胶就能在沾有少量油污的工况下提供足够的摩擦力，戴厚劳保手套操作也不会打滑。夹体表面采用喷塑处理，涂层厚度控制在80μm左右，既能应对车间常见的水汽、弱腐蚀介质侵蚀，也不会因为涂层过厚影响夹口与法兰的配合精度。卡簧的卡槽位置经过反复调校，锁紧到位时会发出清晰的卡扣反馈声，作业人员不用反复检查就能确认锁紧状态，避免假锁导致的管路脱开风险。整个夹体的板材厚度选用3mm的冷轧弹簧钢，兼顾夹持强度和开合时的弹性变形量，不会因为刚性太大导致卡入困难，也不会因为刚性不足出现压紧力不够的问题。
