多关节可调式显示器壁挂支撑臂结构

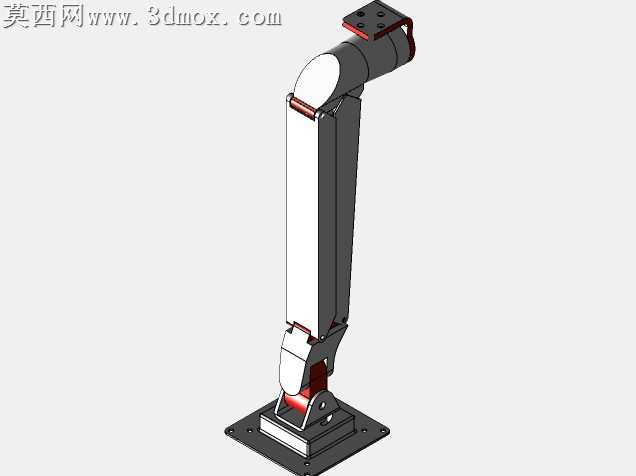

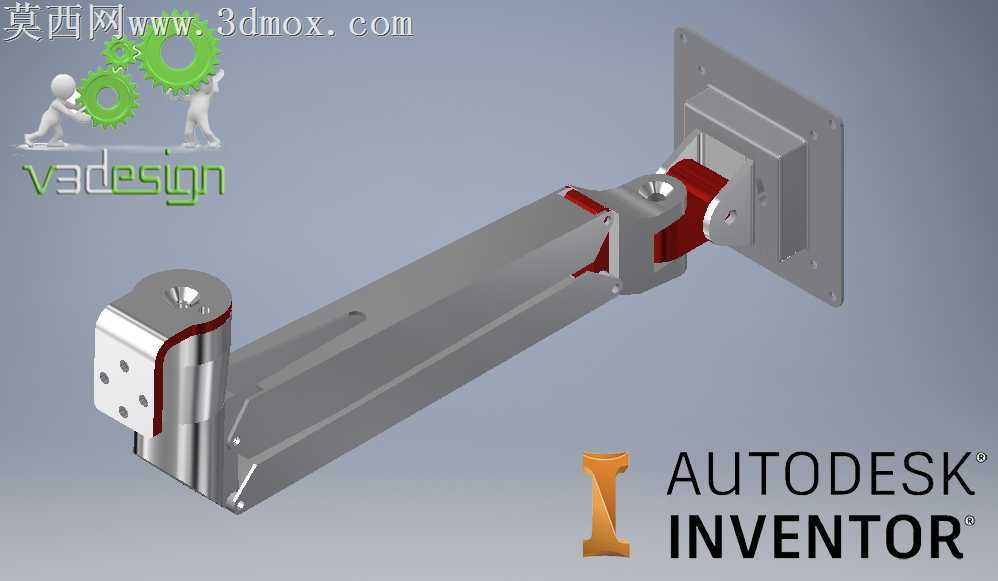

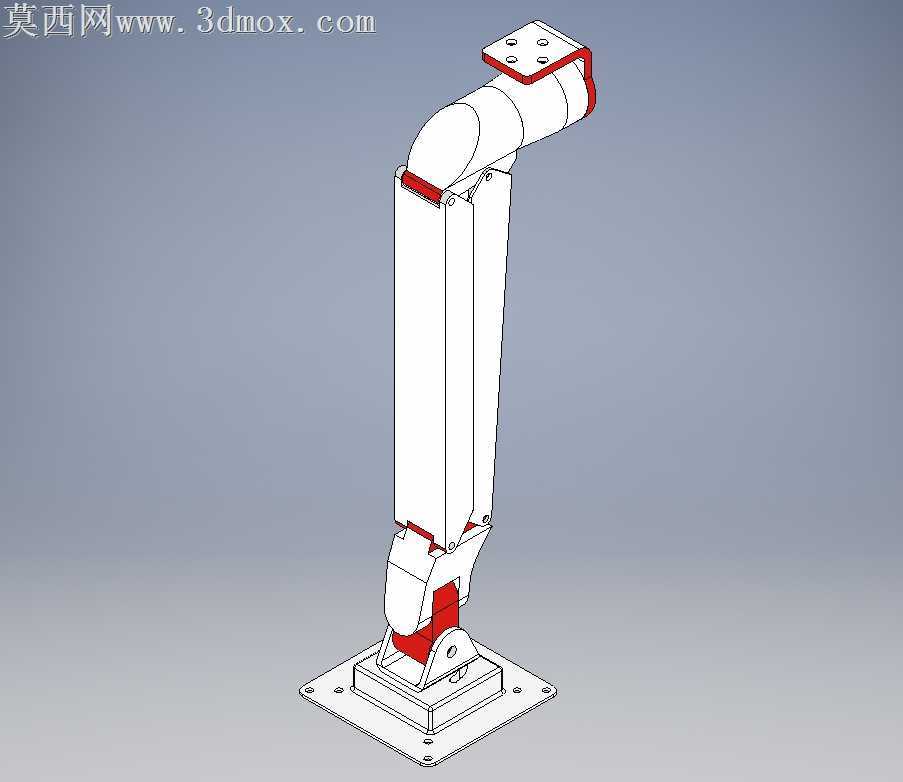

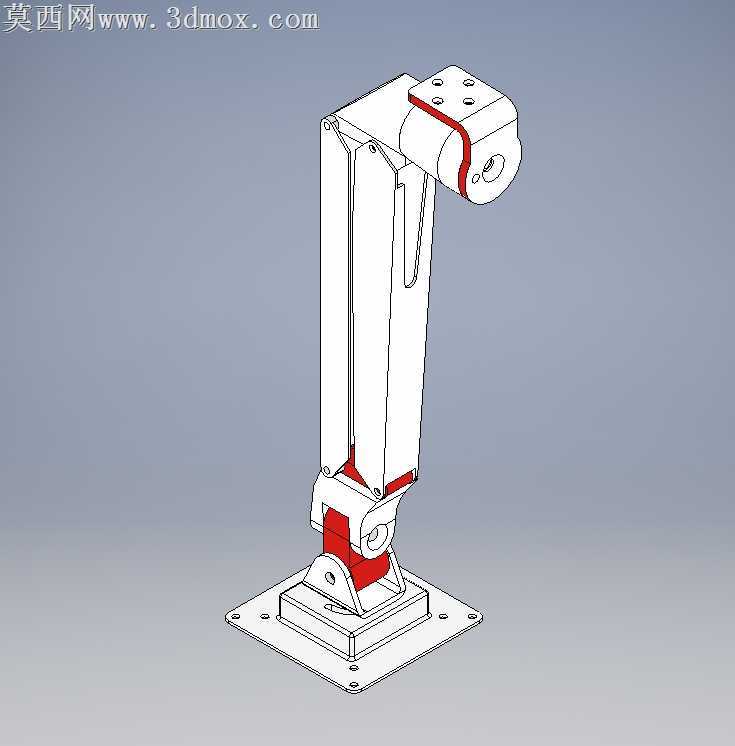

现场壁挂安装显示器时，常遇到支撑臂铰接处松旷、调节后锁止力不足、长期承重后臂身下垂的问题，这款四连接监视器臂的结构设计，恰好针对这些落地痛点做了针对性的加工适配处理。臂身主体采用长条形中空型材结构，并非实心切削件，既保留足够的抗弯截面模量，又能大幅降低整体自重，减少壁挂安装板对墙面的拉拔载荷，中空内腔还可预留走线空间，避免线材外露剐蹭。三处铰接旋转副的接触面都做了嵌入式阻尼垫片的安装位，垫片槽的公差控制在0.02mm以内，既不会因为间隙过大导致调节时晃动感明显，也不会因为过盈量太大造成调节卡滞，铰接处的红色衬套采用耐磨改性材质，直接压装在臂身的铰接孔内，避免金属件直接摩擦产生的异响和磨损，长期反复调节也不会出现间隙扩大的问题。壁挂安装板的四个固定孔做了沉头处理，安装后螺丝头不会突出板面，和墙面贴合更紧密，板面上的加强筋沿着受力方向排布，刚好抵消显示器挂装后产生的倾覆力矩，不会因为长期承重出现安装板变形。末端的显示器连接座做了快装卡扣结构，挂装显示器时不需要托举设备长时间对准螺丝孔，先扣入卡扣定位再拧紧紧固螺丝即可，单人就能完成安装作业，连接座上的多角度调节位，可以适配不同尺寸显示器的重心偏移，锁止后不会出现低头偏移的情况。臂身表面的处理工艺预留了足够的涂层厚度空间，加工时的边角都做了R1.5的圆角过渡，既避免喷涂时出现流挂积漆，也能防止安装调试时锋利边角划伤操作人员。每处连接位的螺丝孔都做了导向锥口，拧入螺丝时不会出现偏牙滑丝的问题，铰接轴的端部采用内六角沉头设计，调节阻尼力度时不需要拆解整个臂体，直接从端部插入扳手就能调整预紧力，后期维护十分便捷。臂身侧面的减重槽并非装饰性结构，槽的深度经过受力校核，在不降低整体抗弯强度的前提下，尽可能去除多余材料，同时槽内的平面可以作为安装时的定位基准面，加工时一次装夹就能完成所有孔位的加工，减少装夹误差带来的装配错位问题。
