ESP-12F无线WiFi通讯模块精细建模

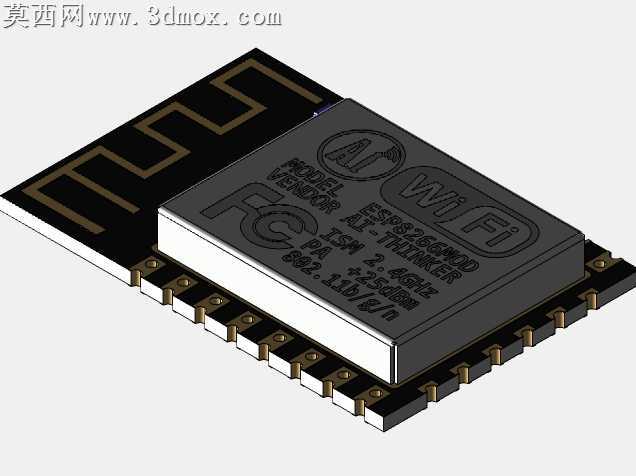

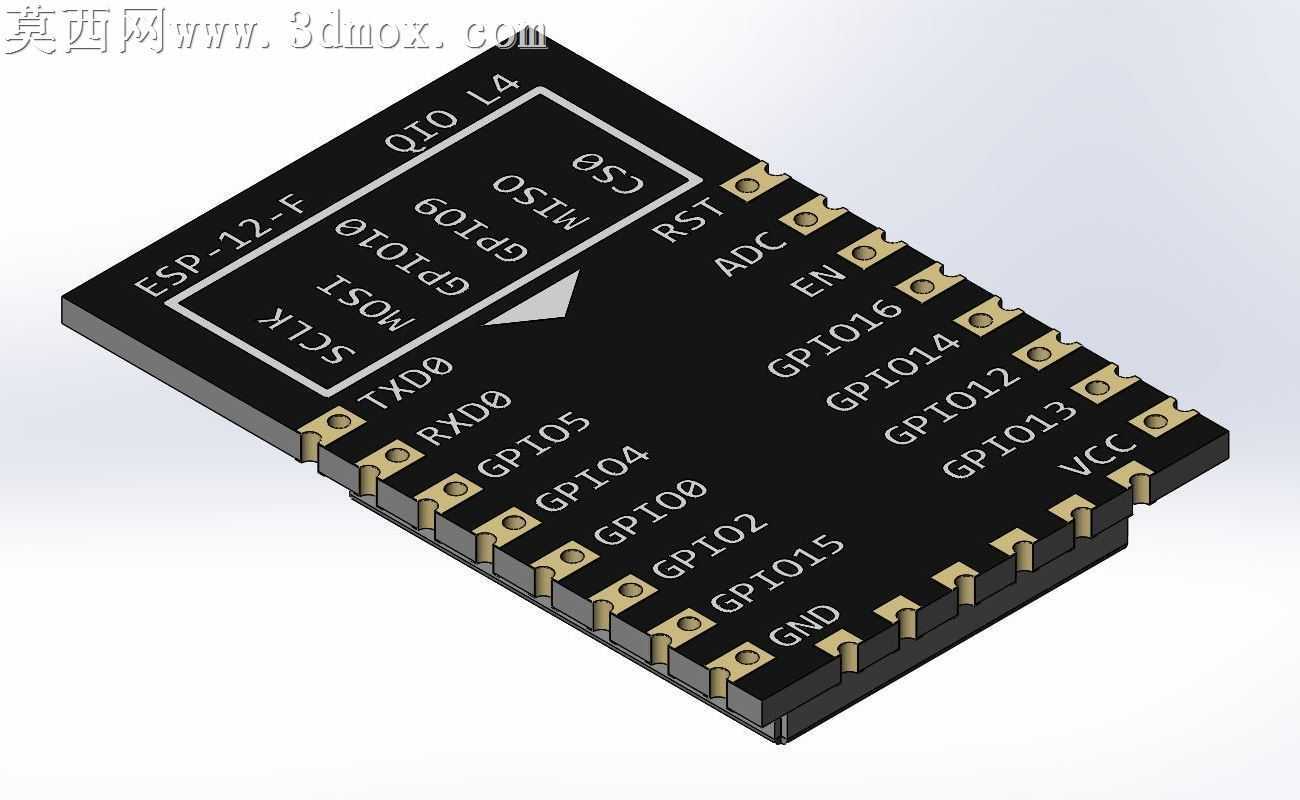

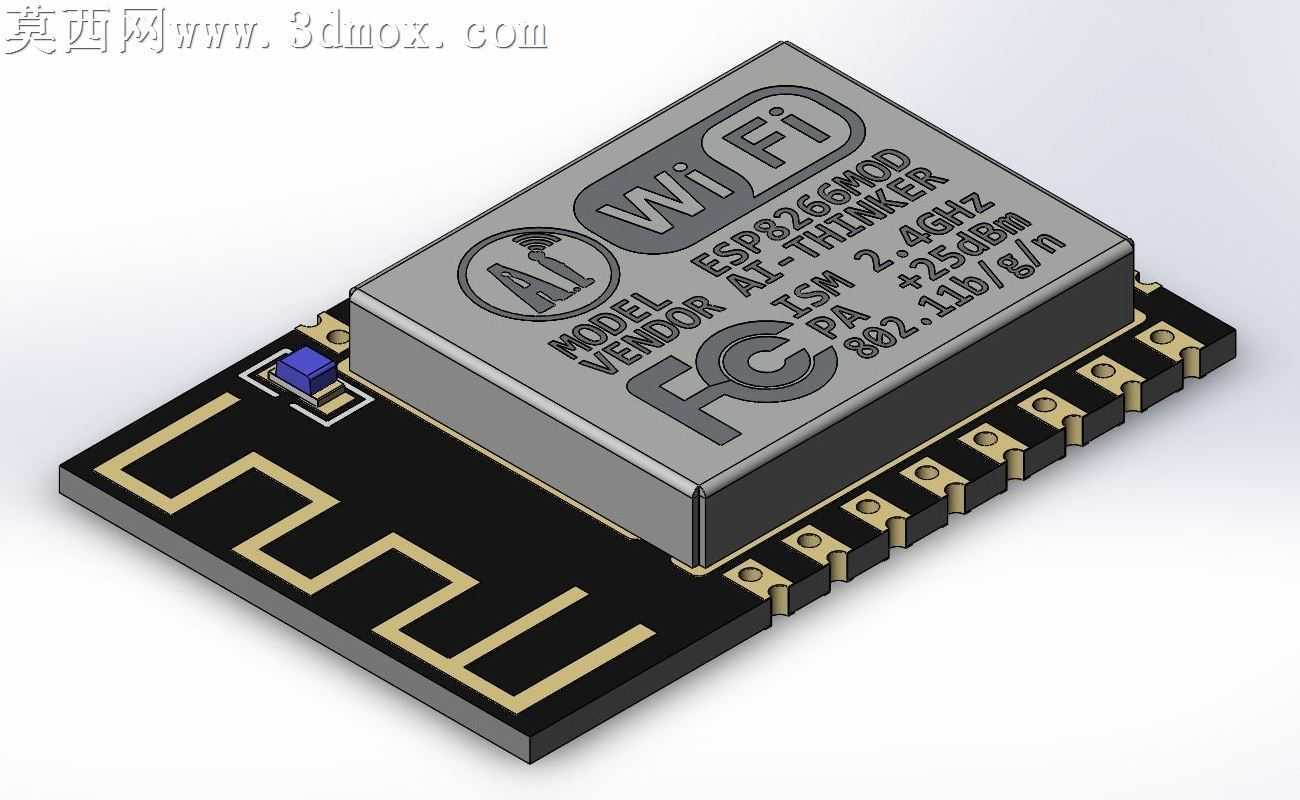

消费级物联网终端量产时，板载WiFi模块的SMT贴装良率一直是产线卡脖子的小问题，不少早期ESP系列模块的封装模型只做了外形轮廓，忽略了引脚共面度、屏蔽罩边缘倒角、板载天线净空区的细节还原，导致贴片钢网开孔对位偏差、回流焊后虚焊、天线性能受周边器件干扰等问题频发。这款ESP-12F模块的建模完全围绕SMT加工适配的核心需求展开，没有做多余的艺术化夸张处理。模块底部的16个半孔焊盘，没有直接用简单的拉伸圆柱替代，而是还原了实际半孔金属化后的壁厚弧度，每个焊盘的边缘做了0.02mm的微小倒角，对应钢网开孔时的外扩余量，能直接导出用于钢网开孔的参考轮廓，避免焊盘尺寸建模偏差导致的锡膏印刷量不足。模块顶部的金属屏蔽罩，还原了量产时采用的0.2mm厚洋白铜冲压件的真实特征，屏蔽罩边缘的扣合卡扣做了0.05mm的让位间隙，和下方PCB基板的扣合位置完全对齐，不会出现建模时屏蔽罩和PCB穿模的问题，也能直观体现屏蔽罩装配后的实际高度，方便终端产品设计时预留上方的结构避让空间，避免外壳压到屏蔽罩导致凹陷短路。板载的PCB走线部分，特意还原了板载倒F天线的完整走线轮廓，天线周边的净空区没有多余的建模元素，能直观提醒结构设计人员在该区域避免铺铜、摆放金属器件，减少对2.4G射频信号的遮挡衰减。PCB左上角的蓝色贴片指示灯，还原了0805封装LED的实际尺寸和焊盘位置，包括LED灯珠的透镜弧度，能在结构设计时提前评估指示灯的导光距离，避免后期开模后灯光被外壳遮挡。整个模块的所有装配公差都按量产实际值预留，引脚和焊盘的位置度偏差控制在0.01mm以内，屏蔽罩和PCB的装配间隙贴合实际冲压件的公差带，既不会出现建模时的过盈穿模，也不会间隙过大显得失真。建模时没有为了视觉效果刻意放大丝印的凹凸深度，模块表面的丝印标识采用浅浮雕处理，深度控制在0.01mm，和实际激光丝印的质感一致，渲染时不会因为凹凸过深出现光影杂乱的问题，也能准确还原模块表面的真实标识位置，方便生产时的来料核对。
