树莓派4适配USB-C充电插头精细建模

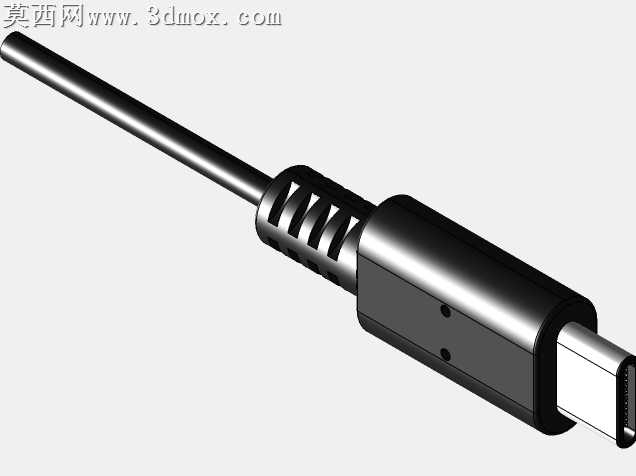

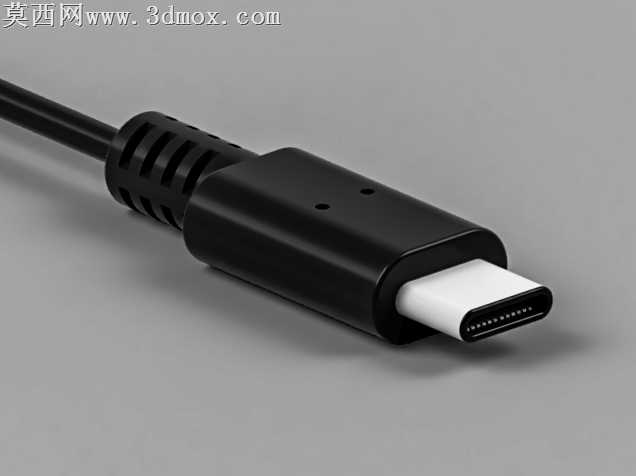

做这个插头建模的时候，最先考虑的是适配3D打印参考的实际需求，毕竟很多玩树莓派的玩家会自己做外壳或者定制供电配件，尺寸差一毫米都可能插不进去。先从插舌部分开始卡尺寸，Type-C公头的24个触点排布没有做全细节简化，毕竟做外观和装配参考不需要把每个金手指都抠出来，但是插舌的厚度、外露长度严格卡了通用规范，边缘做了0.1mm的倒角，模拟实际插头插拔时的导入角度，不会出现直角卡滞的违和感。线身衔接的SR尾档部分是个小难点，那个阶梯状的防滑凹槽不能直接做布尔运算挖槽，直接挖的话曲面衔接处会有碎面，渲染的时候会出现难看的棱角，我是先做尾档的基础回转体，再把凹槽的轮廓投影到曲面上做偏移切除，每个凹槽的边缘都留了0.2mm的圆角，和实际注塑出来的质感一致，不会像锐边那样像切削出来的金属件。外壳部分的两个小定位凹点，位置刚好对应公头外壳的冲压定位点，尺寸做的是0.3mm直径的浅凹坑，没有做通孔，毕竟实际产品里这个点是冲压留下的痕迹，不是通透的结构。材质调试的时候，外壳部分特意调了半哑光的黑色PC材质，反射率压到15%左右，加了一点点细微的颗粒质感，避免像亮面塑料那样廉价，插舌部分的米白色PBT材质稍微加了一点漫反射粗糙度，金属外壳部分做了轻微的拉丝纹理，不是镜面亮铬，更符合日常使用的插头质感。线身部分做了自然的弯曲弧度，没有做僵直的直线，模拟实际使用时线材自然下垂的状态，和插头衔接的地方做了轻微的形变过渡，不会出现线和插头硬接的断层感。装配逻辑上，内部的金属屏蔽壳、绝缘插舌、外层注塑外壳、尾档、线材几个部分都是独立的实体，配合间隙留了0.05mm，刚好模拟实际零件的装配公差，要是做3D打印分件测试的话，直接导出就能拆分打印，不用再重新调整配合尺寸。做这个模型的时候特意舍弃了内部的PCB和接线细节，毕竟大部分使用者需要的是外部装配尺寸，做太细的内部结构反而会让文件变臃肿，用来做树莓派外壳的供电位开孔参考、或者定制充电线的外观设计都完全够用，渲染出来的效果和实物放在一起几乎能以假乱真，不管是做产品展示还是结构参考都能满足需求。
