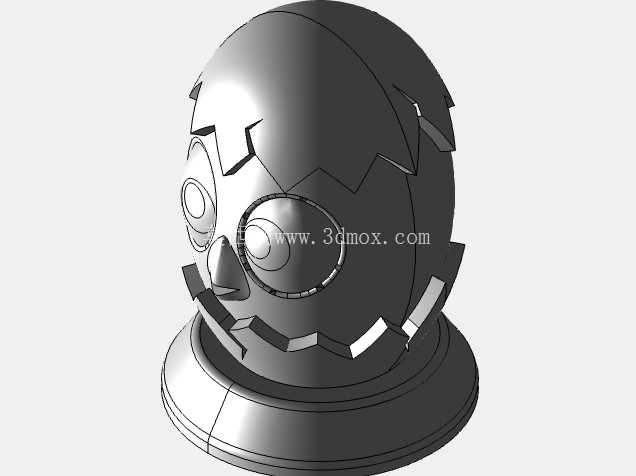

破壳萌趣小鸡造型装饰摆件结构设计

　　这款破壳小鸡造型的装饰摆件，在结构设计阶段优先考虑了铸造工艺的成型可行性，整体采用回转类主体搭配局部特征凸起的构型，能够适配砂型铸造、低压铸造等多种常用铸造工艺的脱模需求，主体蛋壳部分的拔模斜度控制在1.5°-3°区间，既保证外观的蛋壳破碎边缘的锐利视觉效果，又能避免铸造过程中出现拔模拉伤、型砂磕碰掉砂的问题。从应用场景来看，这类造型铸件既可以作为桌面文创摆件的金属胚体，后续经过抛光、彩绘、珐琅填色等表面处理后，作为潮玩周边、文旅纪念产品投放市场，也可以作为儿童益智类拼装玩具的主体结构件，搭配可拆卸的底座实现多场景摆放。设计过程中，将蛋壳破碎的边缘做了R0.3-R0.8的圆角过渡处理，避免尖锐边角在后续使用过程中造成划伤，同时也能减少铸造时的应力集中，降低铸件冷却过程中出现边角开裂、冷隔缺陷的概率。主体蛋形结构的最大外径控制在85mm，整体含底座的总高度为120mm，底座采用直径90mm、高度18mm的圆台构型，底部预留了直径2mm、深度3mm的防滑垫安装槽，能够适配市面上通用的自粘式硅胶防滑垫，摆放时的接触面积足够，不会出现重心偏移倾倒的问题。

　　眼部结构采用分层嵌套的设计思路，最外层的眼白部分与主体蛋壳一体铸造成型，中间的虹膜、黑色瞳孔部分预留了0.5mm的嵌装台阶，可以后续通过点胶装配亚克力或者树脂材质的装饰件，既降低了一体铸造的细节成型难度，又能通过不同材质的搭配提升整体的视觉层次感。红色的喙部采用独立的凸台结构设计，凸台高度为12mm，与主体蛋身的连接位置做了2mm的过渡圆角，保证铸造时金属液能够顺利填充该部位，避免出现浇不足的缺陷，同时该结构的厚度均匀控制在3mm，和主体蛋壳的壁厚保持一致，防止冷却过程中因为壁厚差过大出现缩孔、缩松的铸造缺陷。

　　上下两段破碎蛋壳的错位结构，在建模时特意将拼接缝隙控制在1.2mm，既保证视觉上的蛋壳破碎层次感，又不会因为缝隙过窄导致铸造时出现型砂粘连、飞边过厚难以清理的问题。底座与主体蛋身的连接采用止口定位结构，止口配合间隙控制在0.2mm，既可以实现无胶状态下的预定位，方便后续的粘接或者螺纹连接装配，也能保证装配后整体的同轴度，不会出现主体歪斜的问题。在壁厚设计上，整体铸件采用均匀壁厚设计，主体蛋壳部分的壁厚统一为3mm，底座部分的壁厚为4mm，所有的内部转角位置都做了R1以上的圆角过渡，保证金属液充型时的流动性，同时也减少铸件内部的应力残留，降低后续机加工或者表面处理过程中出现变形的概率。

　　针对铸造工艺的补缩需求，在底座的底部中心位置预留了工艺补贴位，后续铸造时可以在该位置设置浇口与冒口，保证铸件从上到下的顺序凝固，避免内部出现缩孔缺陷，该工艺补贴位在后续机加工时可以一次性车削去除，不会影响摆件的外观效果。考虑到后续表面处理的需求，所有外露的外观面在建模时都预留了0.15mm的抛光余量，能够满足后续电镀、喷漆、阳极氧化等不同表面处理工艺的尺寸要求，不需要额外进行大量的人工打磨修型，能够有效降低后续的加工成本。眼部、喙部等需要突出色彩效果的位置，都预留了足够的点胶或者嵌装空间，不需要在铸件上额外进行二次加工开槽，减少了加工工序。整体结构没有复杂的内凹或者倒扣结构，不需要采用复杂的抽芯或者多开模结构，两开模即可完成整体的造型成型，能够有效降低模具的制造成本，适合小批量的文创产品铸造生产，也能适配快速铸造的工艺需求，缩短产品的打样周期。
