宝可梦主题精灵球造型铸造结构设计

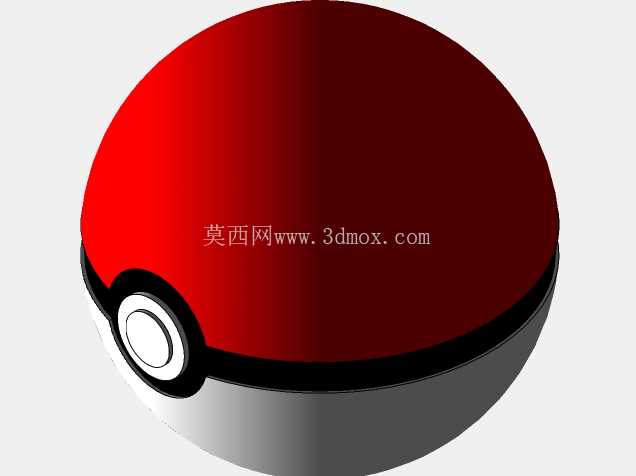

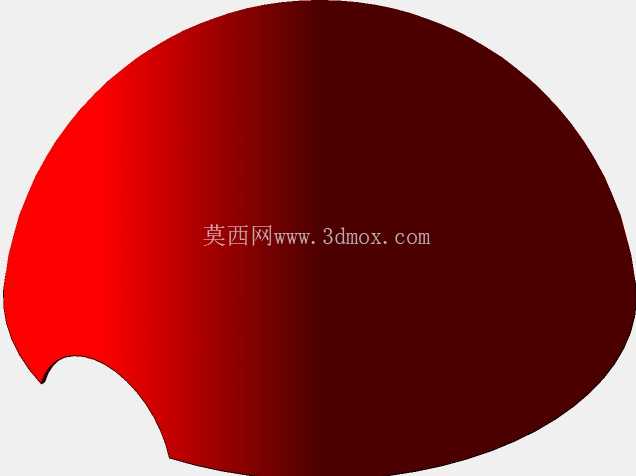

　　设计思路上没有直接做整球结构，而是沿球体赤道位置做了分型面拆分，刚好对应精灵球经典的上下半球分色分界，这个分型位置选的时候反复核对了拔模斜度，上下半球各自的拔模斜度控制在1.5度，既不会在外观面上留下明显的拔模痕迹，又能保证开模时铸件顺利脱出，不会拉伤曲面。球体的整体外径定在100mm，这个尺寸是综合了摆件手持手感、展陈摆放占台面积、铸造时金属液充型流畅度定的，太小的话表面细节容易出现浇不足，太大的话铸件内部缩孔风险会升高，壁厚整体做了3mm的均匀壁厚，仅在正面按钮位置做了局部加厚，避免按钮装配位置出现壁厚差导致的铸造冷隔。做这个精灵球的结构设计，最初是接了文创周边铸造生产线的配套结构需求，当时客户要做一批金属质感的宝可梦主题收藏摆件，要求成品能还原动画里精灵球的经典外观，同时满足金属型重力铸造的开模、脱模、成品加工全流程工艺要求，不能出现铸造缺陷，还要兼顾摆件的摆放稳定性。首先从应用场景来说，这类铸件最终流向是IP周边收藏、主题展陈道具、潮玩手办的金属配重基底三个方向，所以结构上不能只做外观曲面，还要考虑后续表面处理、配件装配的余量。

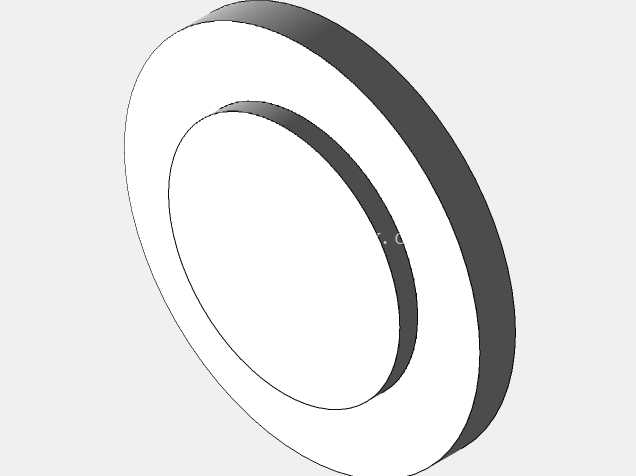

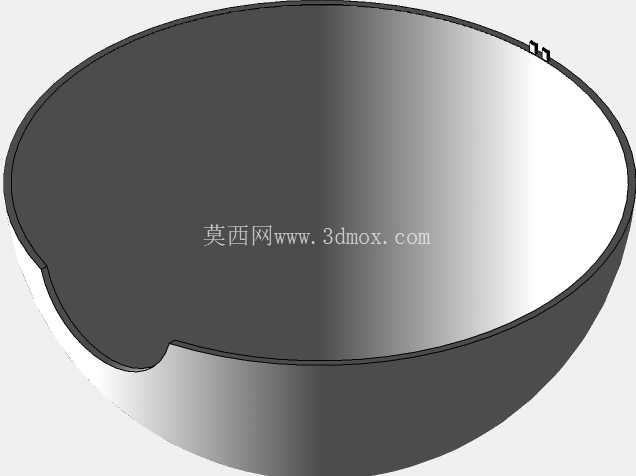

　　正面的按钮结构没有做和球体一体的整结构，而是预留了20mm直径的沉台安装位，沉台深度2mm，后续可以装配独立加工的白色按钮件，沉台边缘做了R0.5的圆角过渡，避免铸造时应力集中导致的开裂。上下半球的对接位置，在内侧做了1mm宽的定位止口，止口配合间隙留了0.2mm，既方便后续两半壳体粘接或者卡扣装配，又不会在外观面露出拼接缝隙。中间的黑色环形装饰带位置，在分型面处做了0.8mm深的环槽，后续做表面喷涂分色的时候，可以直接沿着环槽做遮护，不用额外贴美纹纸找分界，能大幅提升后处理的效率。设计的时候特意校核了铸造的收缩率，锌合金铸造的收缩率取1.2%，所有曲面尺寸都提前放了收缩余量，避免成品冷却后尺寸偏小，达不到装配要求。

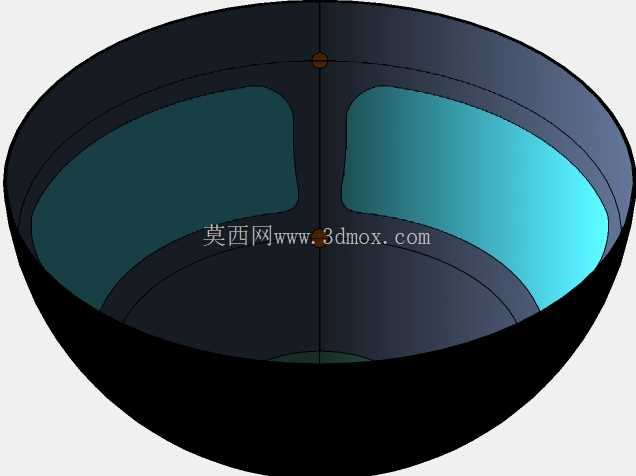

　　球体的底部做了一个微小的平面切边，切边位置距离球心的高度是47mm，刚好让球体放在水平台面上的时候不会滚动，这个切边的面积控制在直径15mm的圆大小，既保证摆放稳定性，又不会从正常视角看到底部的平面，破坏整球的视觉完整性。内部结构没有做多余的加强筋，因为3mm的均匀壁厚对于100mm直径的锌合金铸件来说，结构强度已经足够满足摆件的使用需求，多余的筋反而会导致铸造时局部热节，产生缩松缺陷。按钮位置的沉台底部做了一个1mm的透气孔预留位，铸造的时候可以在这里放排气塞，避免按钮位置因为气体排不出去产生气孔缺陷。

　　整个曲面建模的时候，用旋转曲面做基础轮廓，再对按钮位置、环槽位置做局部切除，所有外表面的圆角都做了顺滑过渡，没有锐角，一方面是避免铸造时锐角位置产生浇不到的缺陷，另一方面也能避免成品使用时划伤使用者。考虑到后续可能会做不同尺寸的同系列产品，整个模型做了参数化关联，只要修改球体外径参数，壁厚、止口尺寸、沉台尺寸、底部切边位置都会按比例自动调整，不用重新逐个特征建模，能大幅提升同系列衍生产品的设计效率。在安装边界这块，除了底部的摆放平面，没有设计额外的安装孔位，因为作为摆件不需要固定安装，预留的按钮沉台是唯一的装配接口，后续如果要做发光版本的精灵球，也可以通过这个沉台位置走内部走线，放置纽扣电池和LED灯组，不用额外破坏壳体结构。校核壁厚的时候，特意把所有位置的壁厚差控制在1mm以内，避免因为壁厚不均导致铸件冷却速度不一致，产生变形、裂纹等缺陷，环槽位置的剩余壁厚也留了2.2mm，不会因为开槽导致结构强度不足。
