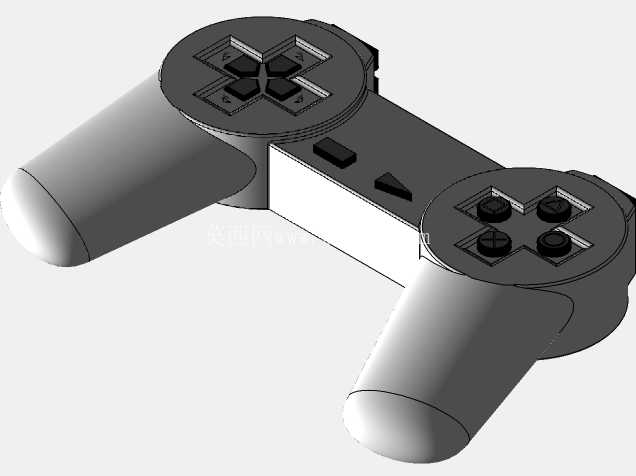

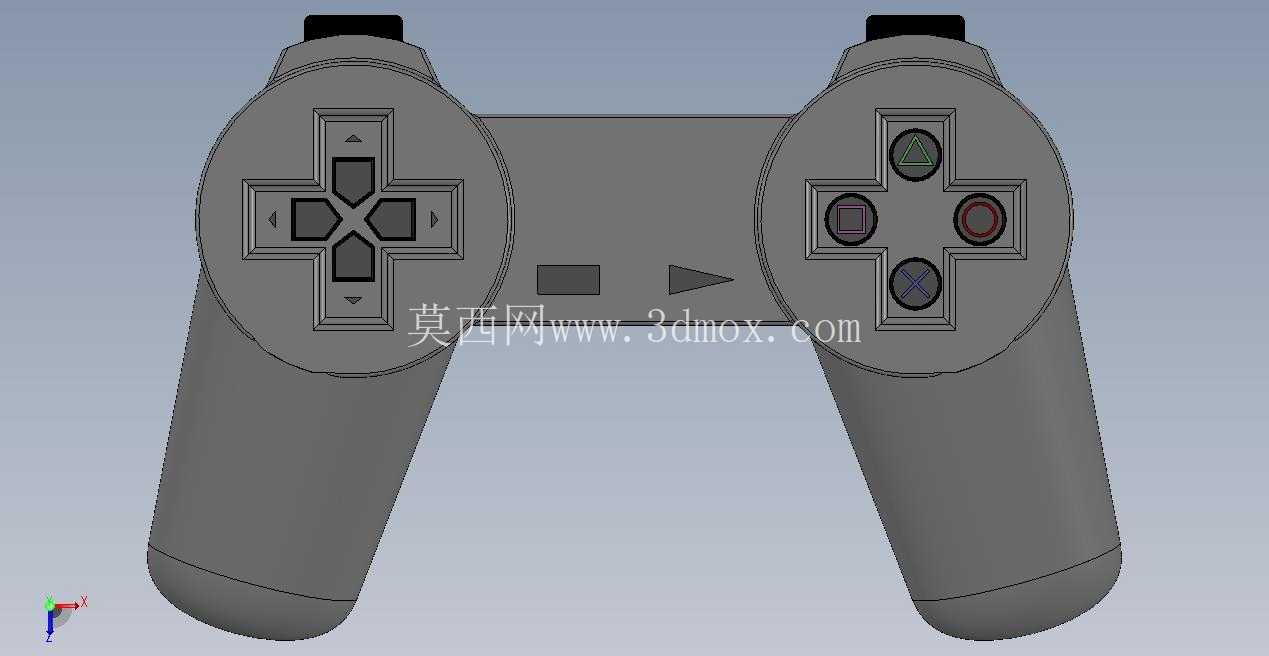

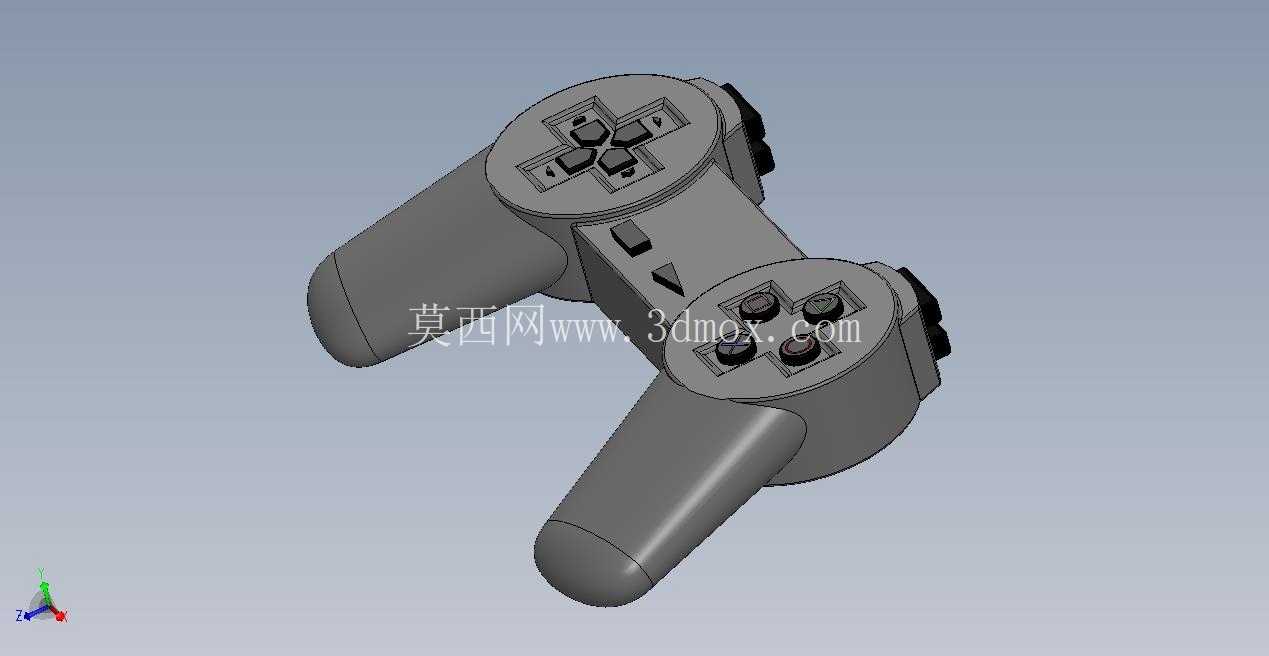

复古款游戏手柄三维结构设计

　　这款手持操控装置的结构设计，最初是面向家用娱乐终端的交互输入需求开发，在实际应用场景中，除了适配传统家用游戏主机，也可经过接口改造后用于工业模拟操作台的人机交互端、虚拟实训设备的操作输入模块，甚至部分特种装备的手持遥控终端也会参考这类对称式握持结构的设计逻辑，因为其握持姿态贴合人手自然放松状态，长时间操作不易产生肌肉疲劳。从功能特性来看，装置左侧设置十字方向输入键，可实现四个基础方向及组合斜向的指令输入，右侧布置四个功能触发键，对应不同的操作指令，中部预留功能选择按键的安装位，顶部可扩展设置肩键结构，满足多维度的指令输入需求，所有按键的按压行程均按照人手指腹按压的舒适区间设置，方向键的十字凸起高度刚好适配指腹的按压触感，不会因为凸起过高造成硌手，也不会因为过低导致按压反馈模糊。设计过程中优先考虑了握持的人机工程学逻辑，两侧握把的弧度完全贴合人手握持时的掌部曲线，握把的直径尺寸经过反复调整，既不会因为过粗导致手掌较小的用户握持困难，也不会因为过细造成握持时的滑脱风险，整体外壳采用上下壳分体式结构，合模线设置在握持时不会接触到的侧部边缘位置，避免合模线的毛刺影响握持手感，内部预留了电路板、按键导电胶、连接线缆或者无线模块的安装空间，各个按键的安装柱位置与电路板上的触点位置严格对齐，保证按压时的触发精度。

　　从安装边界来看，整个装置的外形尺寸控制在成年人双手握持的舒适范围内，横向宽度适配双手自然张开时的拇指活动区间，保证拇指不需要过度伸展就可以触碰到所有功能按键，纵向厚度在握把位置最厚，向中部按键区域逐渐收薄，既保证了内部有足够的空间容纳电子元器件，也不会因为中部过厚导致拇指操作时的角度别扭。外壳的壁厚设计充分考虑了注塑或者铸造工艺的成型要求，各个位置的壁厚保持均匀，避免出现壁厚突变导致的成型缺陷，按键的安装孔位与按键本体之间预留了合适的配合间隙，既保证按键可以顺畅按压不卡滞，也不会因为间隙过大出现晃动或者进灰的问题。

　　在结构细节上，方向键采用一体式十字结构，底部设置定位柱与外壳上的定位孔配合，保证方向键按压时不会出现偏移，四个功能按键采用独立的圆柱式结构，每个按键都有独立的导向柱，保证按压行程的垂直稳定，握把底部做了圆弧过渡处理，避免尖锐棱角硌到掌根位置，中部的功能选择按键采用低行程设计，因为这类按键的使用频率相对方向键和功能键更低，低行程设计可以减少误触的概率。这类对称式手柄结构经过了多年的市场验证，其结构可靠性和握持舒适度都得到了广泛认可，在进行三维建模时，需要重点关注各个曲面的顺滑过渡，尤其是握把部分的曲面，需要保证曲率连续，避免出现曲面褶皱导致的外观瑕疵，同时各个按键的位置尺寸需要严格按照人机工程学的测试数据来设定，拇指的活动范围覆盖区域要和按键布局完全匹配，不能出现拇指需要刻意挪动才能触碰到按键的情况。

　　内部的筋位设计既要保证外壳的结构强度，避免握持时出现壳体变形，也要注意筋位的厚度不要超过外壳壁厚的三分之二，防止成型时出现缩痕，螺丝柱的位置要均匀分布在壳体的四周，保证上下壳装配之后的连接强度，同时螺丝柱的位置要避开内部电子元器件的安装空间，不会出现螺丝顶到电路板的情况。对于需要进行铸造或者注塑量产的结构来说，所有的脱模斜度都要按照成型工艺的要求设置，外表面的脱模斜度可以适当取小值保证外观质量，内部结构的脱模斜度可以适当取大值保证脱模顺畅，各个卡扣结构的设计要考虑装配的便利性和连接的可靠性，卡扣的扣合量要控制在合理范围，既保证装配之后不会轻易松脱，也不会因为扣合量过大导致装配困难或者拆卸时断裂。
