可改装OpenRC遥控卡丁车结构设计

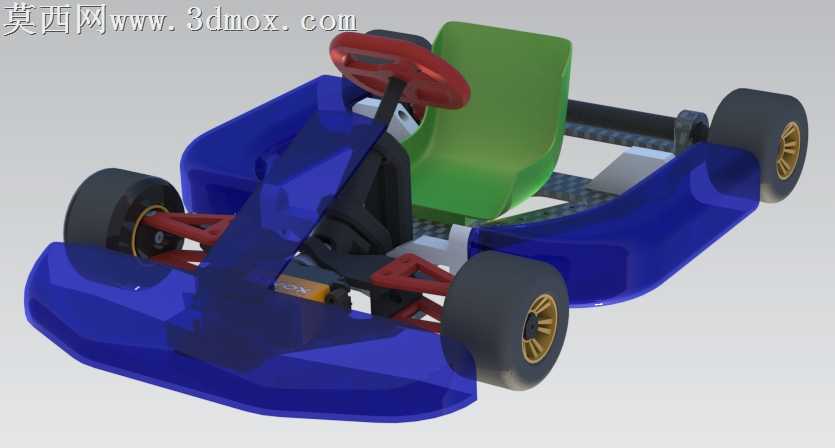

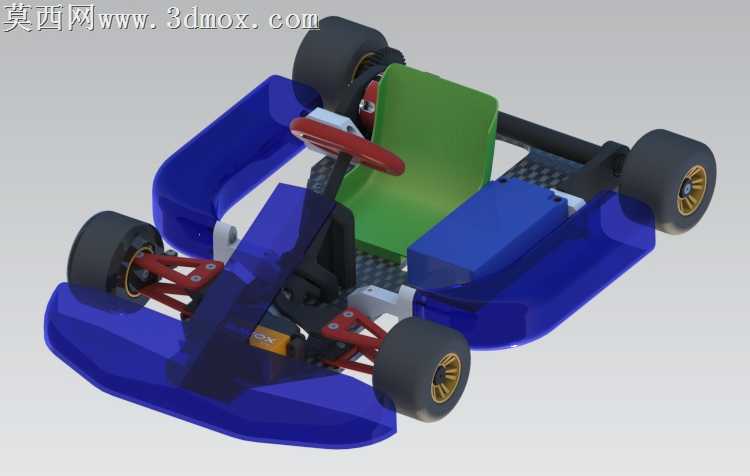

小型遥控卡丁车的落地加工中，最容易被忽略的是外露悬挂与防撞外壳的干涉问题，很多初版设计在静态展示时结构规整，实际跑起来过弯侧倾就会出现摆臂刮擦外壳、转向拉杆蹭到电池仓的隐患，这套OpenRC卡丁车的结构处理刚好避开了这类常见问题。蓝色半透明防撞外壳的边缘做了向内收的圆弧让位，前轮上下跳的极限行程位置，摆臂最外端和壳体内壁预留了1.2mm的间隙，哪怕是3D打印时出现0.3mm以内的层纹凸起，也不会在动态行驶中产生剐蹭异响。前悬挂的摇臂采用了不等长双叉臂结构，上下摆臂的铰接点位置做了偏移处理，转向时前轮的外倾角变化刚好适配塑胶轮胎的抓地特性，不需要额外加装倾角调整垫片就能获得不错的过弯姿态，省去了后期调试的大量拆装工作。座椅部分采用了一体化的曲面造型，靠背的弧度贴合常规1:10比例遥控车人偶的坐姿，边缘没有尖锐的直角，打印时不需要额外添加支撑就能直接成型，座面的防滑纹理做了0.2mm的浅凸起，既不会影响打印脱模，也能让人偶固定时不会轻易滑动。电池仓的位置设置在座椅右侧的低位区域，重心刚好落在前后轮轴的中间偏前位置，跑高速时不会出现头轻尾重的甩尾问题，仓体的卡扣做了斜向导向结构，换电池时不需要精准对位就能卡紧，哪怕是戴着手套操作也能快速完成拆装。转向盘的红色握把部分做了圆弧收边，和转向柱的连接位置采用了六角插接结构，不需要额外打胶就能传递转向扭矩，打印时两个零件可以分开制作，出现磨损时单独更换握把即可，不用整体替换转向总成。后轮的驱动桥位置预留了标准电机的安装位，安装孔位的公差控制在0.1mm以内，市面上常见的2430、2435规格无刷电机都能直接装进去，不需要额外打磨扩孔。车身侧边防撞结构的厚度做了渐变处理，靠近车轮的位置厚度达到2mm，能承受撞击时的冲击力，靠近车架连接的位置厚度减到1.2mm，既减轻了整体重量，也能在剧烈撞击时通过轻微形变吸收能量，不会直接把冲击力传递到车架导致铰接点断裂。脚踏位置的防滑纹理和座面做了统一的风格处理，凸起高度一致，打印时可以统一设置层厚参数，不用单独调整打印配置。整个结构的拆分件都考虑了FDM3D打印的成型特性，所有超过45度的悬垂位置都做了自支撑角度处理，打印时不需要添加大量支撑，拆件后的零件尺寸都控制在常规220mm行程打印机的成型范围内，普通桌面级设备就能完成全部零件的制作，不需要工业级大尺寸设备。零件之间的连接位置都做了定位止口，装配时不需要反复调整对位，顺着止口插进去就能对准螺丝孔，新手装配也不会出现孔位错位的问题。
