摩托车双横臂前悬架结构设计方案

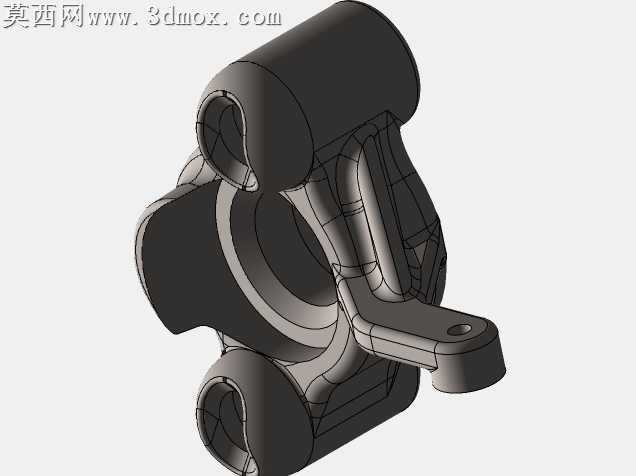

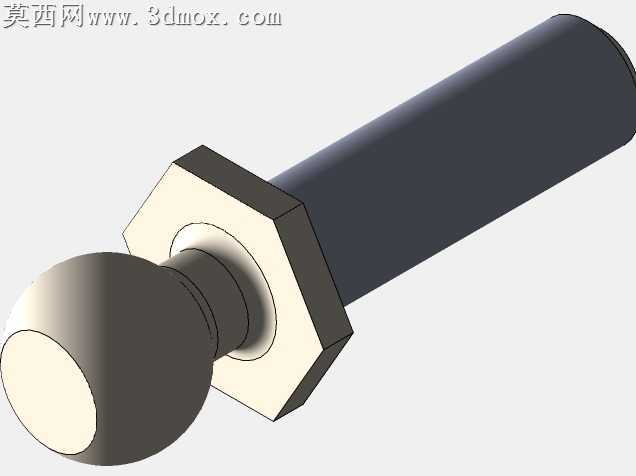

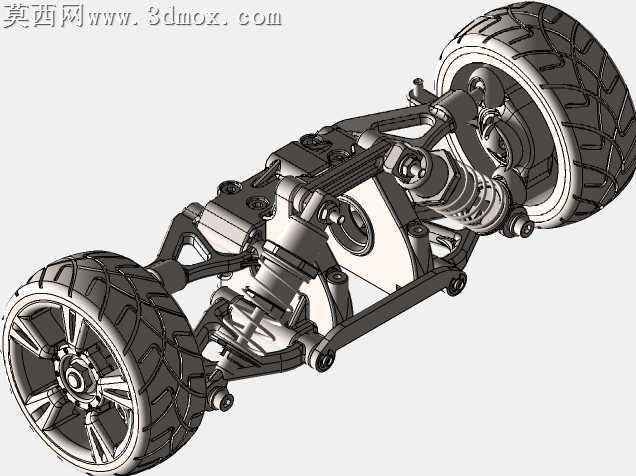

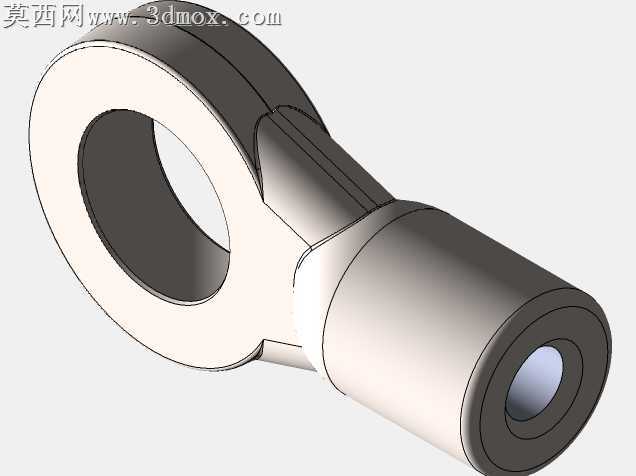

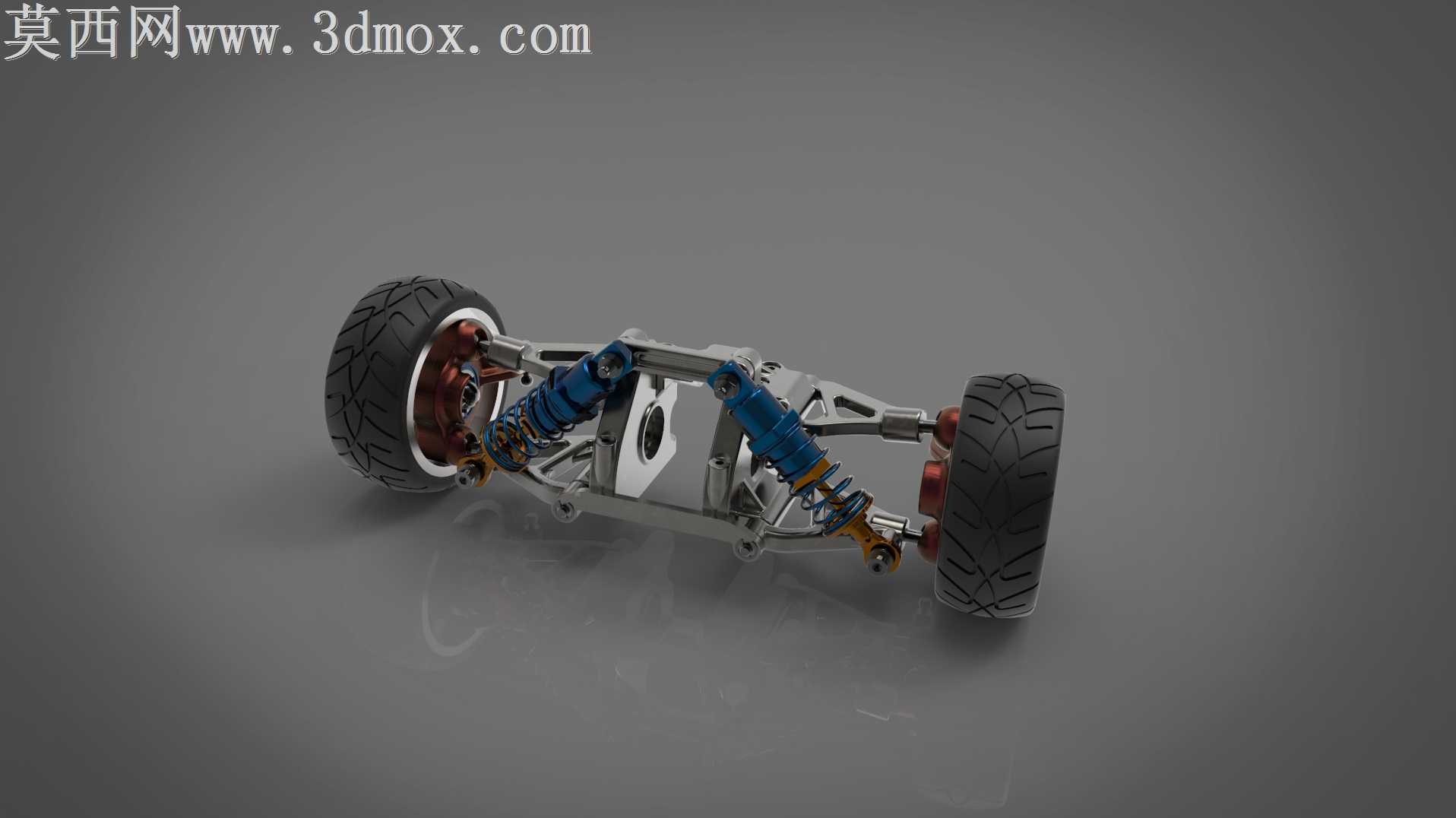

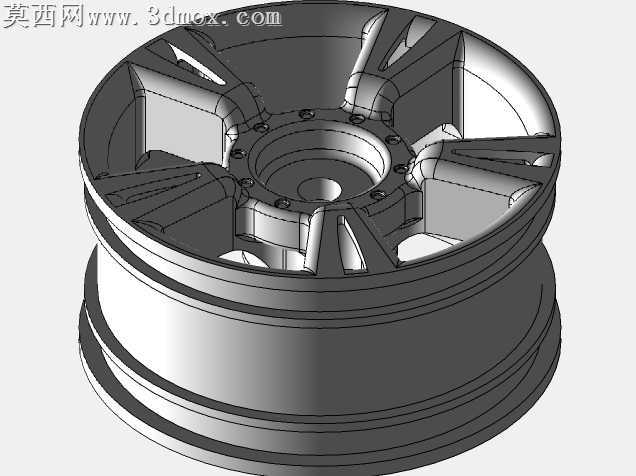

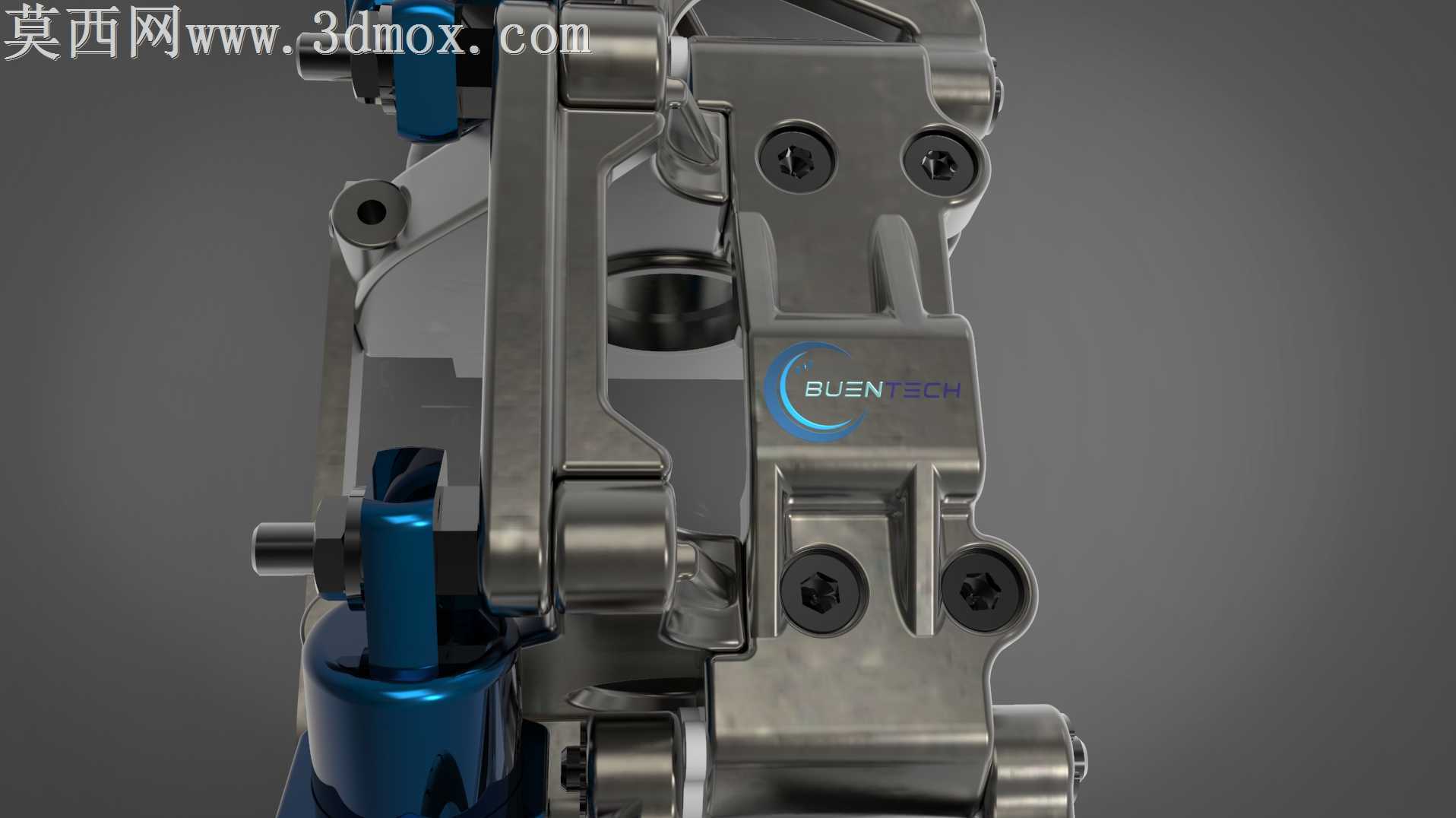

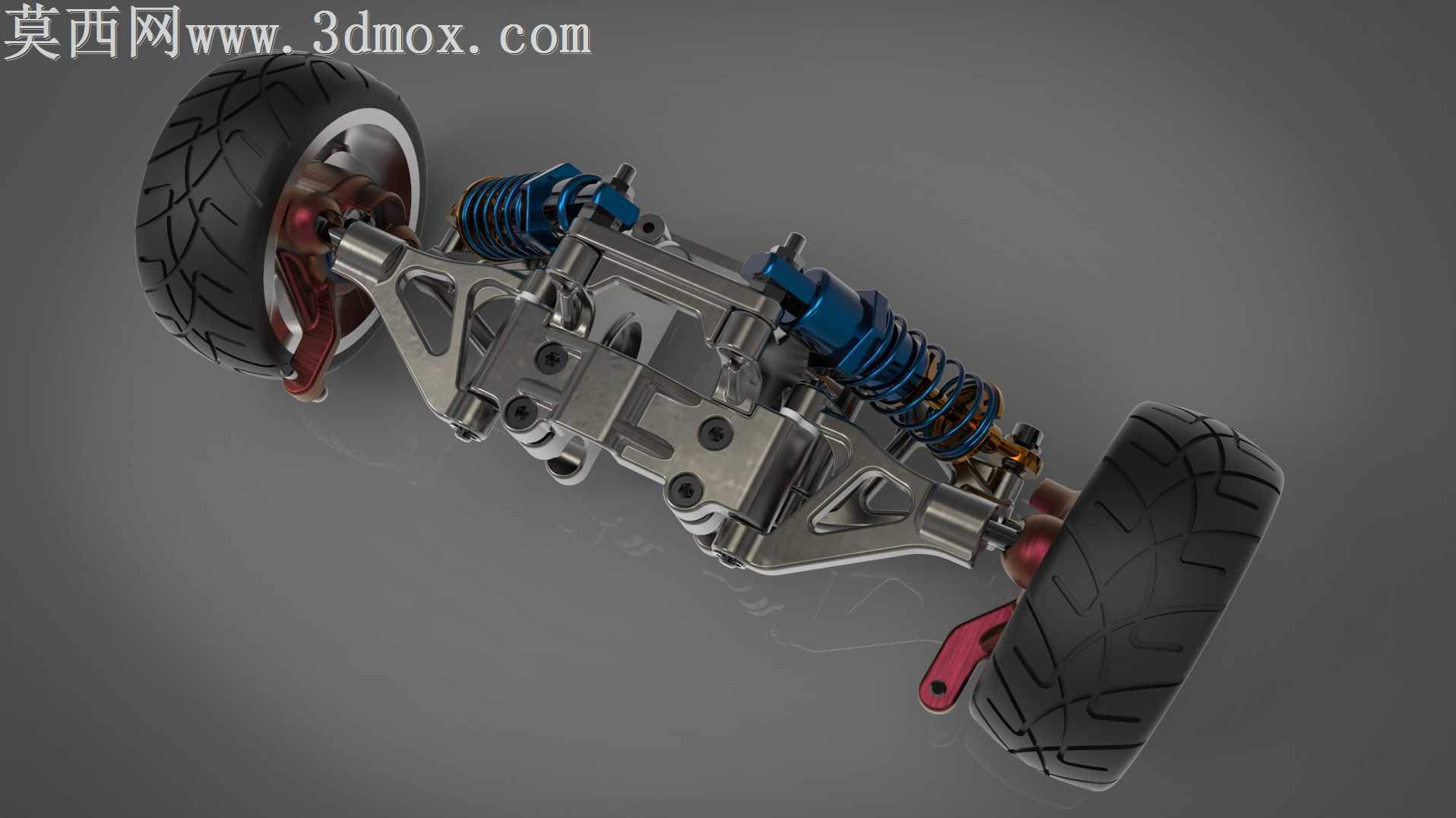

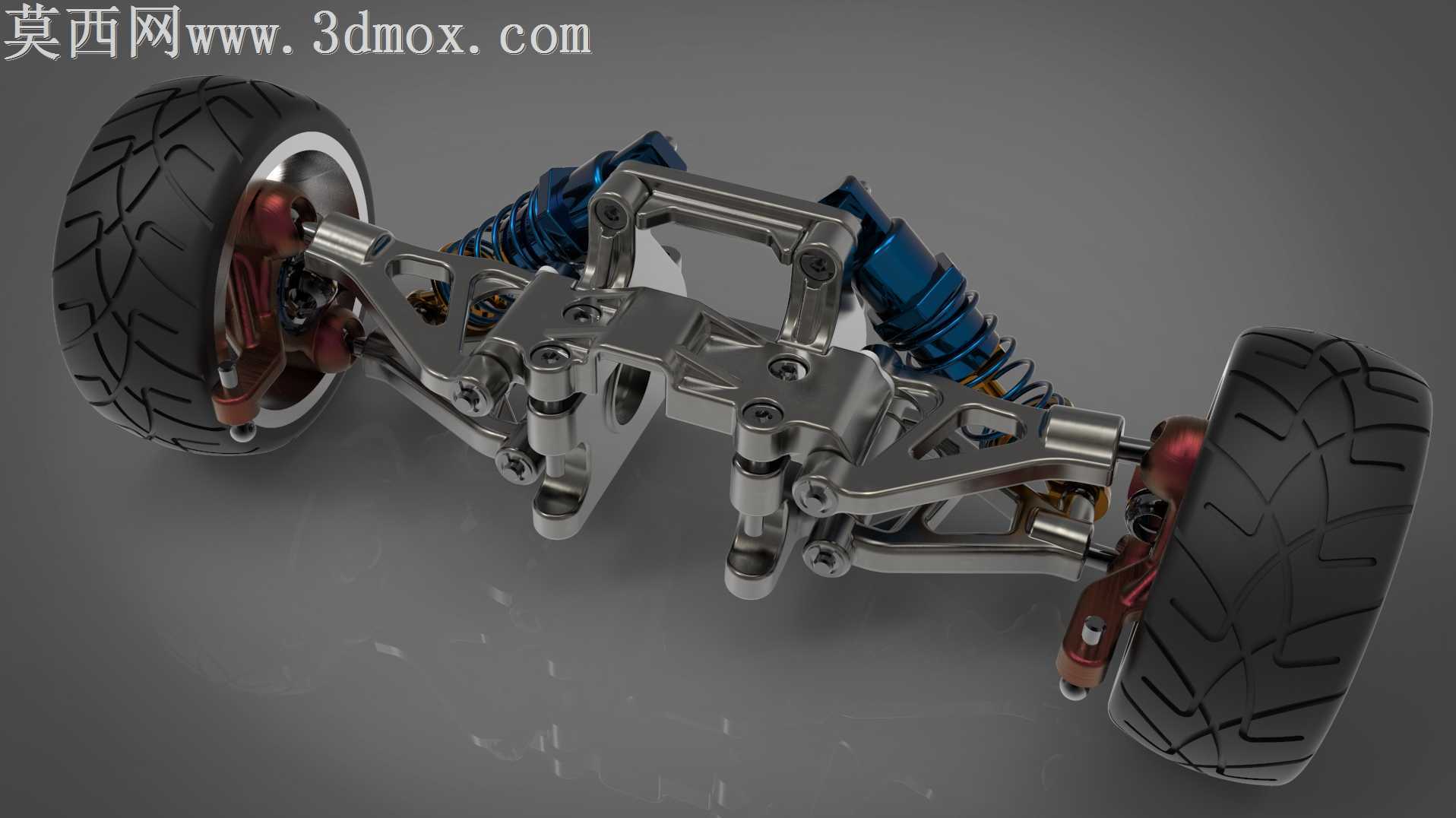

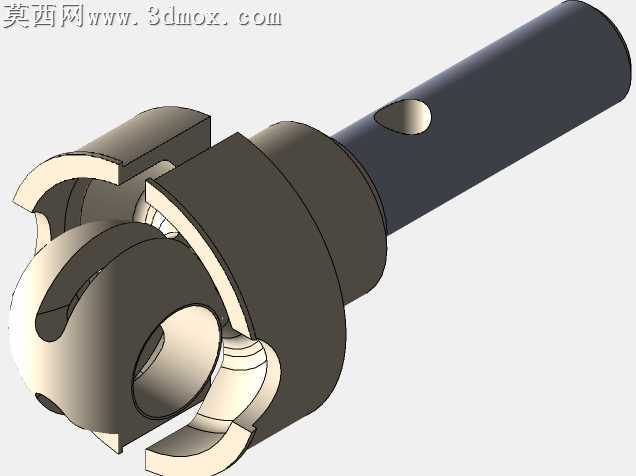

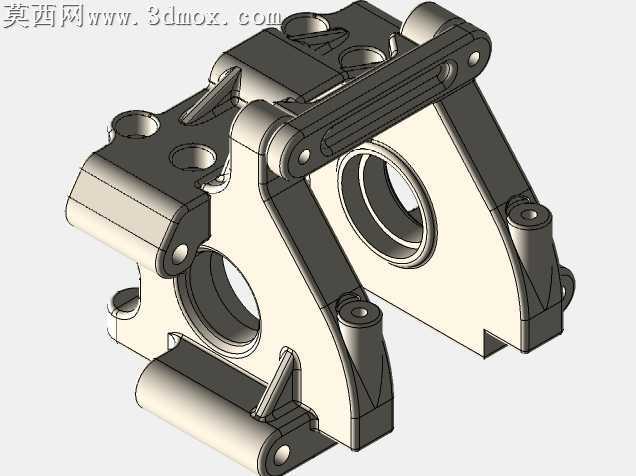

常规跨骑车型的正置前叉在重载过弯时，侧向载荷会直接作用在内管与油封的配合面，长期使用容易出现油封偏磨漏油、转向虚位增大的问题，这套双横臂悬架的结构设计，从根源上规避了这类传统前悬的受力缺陷。上下摆臂的铰接点采用错位排布，转向节的运动轨迹不再沿单一轴向滑动，车轮跳动时的主销后倾角变化量被控制在极小范围内，过弯时轮胎接地面积不会随减震压缩出现大幅衰减，抓地力的线性度远优于传统套筒式前叉。摆臂与车架连接的衬套安装位预留了0.12mm的压装公差，衬套压入后不会出现过盈量过大导致的摆臂卡滞，也不会因间隙过大出现行驶中的松散异响，铰接销轴的端面设计了防转卡槽，避免长期颠簸后销轴转动磨损衬套内壁。转向拉杆的长度匹配摆臂的摆动弧长，车轮上下跳动时不会出现转向干涉，哪怕是急刹时前悬大幅压缩，车把也不会出现意外的抢舵现象，骑乘时的转向手感一致性更强。减震器的上安装点布置在靠近车架主梁的位置，下安装点与下摆臂的加强筋位连接，减震器承受的载荷不再直接传递到转向管柱，转向手把的震动幅度会明显降低，长时间骑行的手臂疲劳感能得到有效缓解。后视镜安装座直接集成在上横臂的延伸支架上，不需要额外在车把上加装固定座，减少了车把位置的零散部件，后视镜的震动幅度也会随上横臂的稳定支撑大幅降低，高速行驶时的后视清晰度更好。车把的固定座采用分体式夹紧结构，安装时不需要从车把端部套入，后期调整车把角度、更换改装车把时的操作更便捷，夹紧面的防滑齿纹能避免大力转向时车把出现滑动移位。所有外露的金属部件边缘都做了R2以上的圆角过渡，没有尖锐的棱角凸起，既避免了装配、维修时的磕碰划伤，也能减少应力集中导致的部件开裂风险。摆臂的型面采用等壁厚设计，壁厚差控制在0.8mm以内，铸造时不会出现局部缩孔、冷隔的缺陷，成品的结构强度一致性更好，不需要额外做过多的补强结构就能满足重载行驶的强度要求。
