小型有刷直流电机输出轴带齿结构

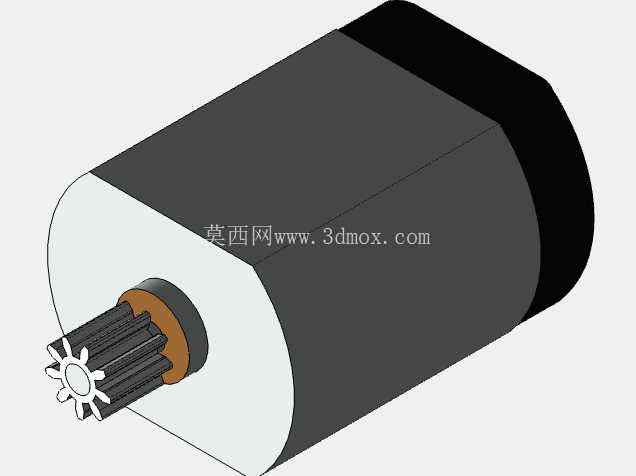

　　日常做小型自动化设备、桌面级传动机构选型时，这类小尺寸直流电机是很常用的动力源，区别于大功率工业传动电机，它的适配场景集中在低负载、紧凑安装空间的工位，比如小型输送线的驱动端、桌面分拣机构的动力输入、智能小家电的传动模块、玩具类传动结构、小型阀门的执行端驱动，都能见到同规格电机的应用。从结构设计来看，这款电机采用经典的圆柱式壳体布局，主体外壳做了两段式结构，后端为封闭的端盖结构，用于容纳后端轴承与碳刷组件，前端为端盖定位面，直接承接输出轴的径向载荷，壳体表面做了哑光处理，既可以在装配时减少反光干扰，也能提升壳体的耐磨性能，避免装配过程中表面划伤影响外观或者防锈能力。

　　输出端没有采用常规的光轴或者D型轴结构，而是直接在轴端加工了一体式的传动齿轮，齿轮端部还做了星型的定位挡边结构，这种设计省去了额外装配齿轮的工序，也避免了齿轮与轴过盈配合带来的装配公差累积，在小负载传动场景下，能直接和配套的减速齿轮组啮合，不需要额外做轴与齿轮的连接结构，大幅缩小了整个传动模组的轴向尺寸。做结构建模的时候，要重点关注几个安装边界尺寸：首先是壳体的外径，这个尺寸直接决定了安装座的内孔配合公差，通常这类小电机的壳体和安装座采用H7/h6的间隙配合，既方便装配拆卸，也能保证电机工作时不会出现径向窜动；其次是输出轴的伸出长度，这个尺寸直接和啮合齿轮的中心距挂钩，如果轴伸长度设计偏差，会导致齿轮啮合间隙过大或者出现卡滞，严重时还会打坏齿形；另外前端盖的安装定位面到轴肩的距离也要严格控制，这个尺寸决定了电机装入安装座后的轴向定位精度，很多新手建模时容易忽略这个尺寸，导致装配完成后齿轮啮合错位，传动噪音大甚至无法运转。

　　从功能特性来说，这类小型直流电机的启动扭矩适中，转速范围宽，通过调整供电电压就能实现一定范围内的调速，不需要额外搭配复杂的驱动器，对于成本敏感的小型设备来说性价比很高。设计时还要考虑输出轴的受力情况，因为轴端直接加工了齿轮，传动时的径向力会直接作用在前端轴承上，所以前端轴承的选型要比同功率光轴电机的轴承承载能力高一个等级，避免长时间带载运行后轴承出现旷量，导致齿轮啮合精度下降。壳体的壁厚设计也有讲究，太薄的话电机工作时的振动会导致壳体产生共振，放大运行噪音，太厚则会增加整体重量和材料成本，通常这类小功率电机的壳体壁厚控制在1.2mm到1.8mm之间，既能保证结构强度，也能控制整体重量。

　　另外输出端的齿轮齿形做了修缘处理，建模时不能直接用标准齿轮拉伸成型，要在齿顶位置做微小的倒角修形，这样在和配对齿轮啮合时能减少入齿冲击，降低运行噪音，也能提升齿轮的使用寿命。很多人做这类电机建模时容易忽略后端盖的出线槽位置，实际装配时出线槽的方向直接决定了电源线的走线空间，如果建模时没有预留出线槽的位置，装配时就会出现电源线被端盖压住的问题，轻则磨破线皮造成短路，重则导致端盖无法装配到位，影响电机的同轴度。还有前端盖和主体壳体的配合止口，这个位置的同轴度公差要控制在0.02mm以内，不然会导致输出轴和壳体不同心，转动时出现轴跳动，影响传动精度。在实际选型应用时，如果是用于频繁正反转的工况，还要注意碳刷的安装角度，不过这类一体式结构的电机已经在出厂时调整好了碳刷位置，建模时只需要保证安装位的同轴度即可，不需要额外调整内部结构。这类电机的安装方式通常有两种，一种是通过前端盖的法兰孔锁螺丝固定，另一种是通过壳体外圆卡入安装座的内孔用顶丝固定，建模时要根据实际选用的安装方式预留对应的固定结构，比如用法兰安装的话就要在前端盖对应位置留出螺丝过孔的位置，用卡入式安装的话就要在壳体表面预留顶丝对应的平面，避免顶丝锁紧时打滑。
