无刷直流BLDC电机内部结构三维设计

做了十几年机械结构设计，经手的动力部件选型和建模项目里，BLDC无刷直流电机的结构设计是最考验细节把控的一类，这次拆解建模的这款内转子BLDC电机，从定子绕组排布到转子磁钢贴合，再到输出轴的同轴度公差预留，每一处结构都对应着实际量产和使用中的硬性要求。先从实际应用场景说，这类结构的BLDC电机现在覆盖的工况极广，低速大扭矩的特性适配电动汽车的辅助驱动模块，比如车窗升降、电子助力转向的动力源，高转速区间的稳定输出又能匹配无人机旋翼驱动、工业机器人关节动力单元，就连自动化产线上的输送辊筒驱动、AGV小车的行走动力，也大量采用同结构的无刷直流电机，相比传统有刷电机，它取消了碳刷和换向器的摩擦接触结构，从根源上减少了易损件的更换需求，连续运行工况下的维护周期能拉长到有刷电机的五倍以上，这也是它在工业自动化和新能源领域快速替代传统有刷电机的核心原因。

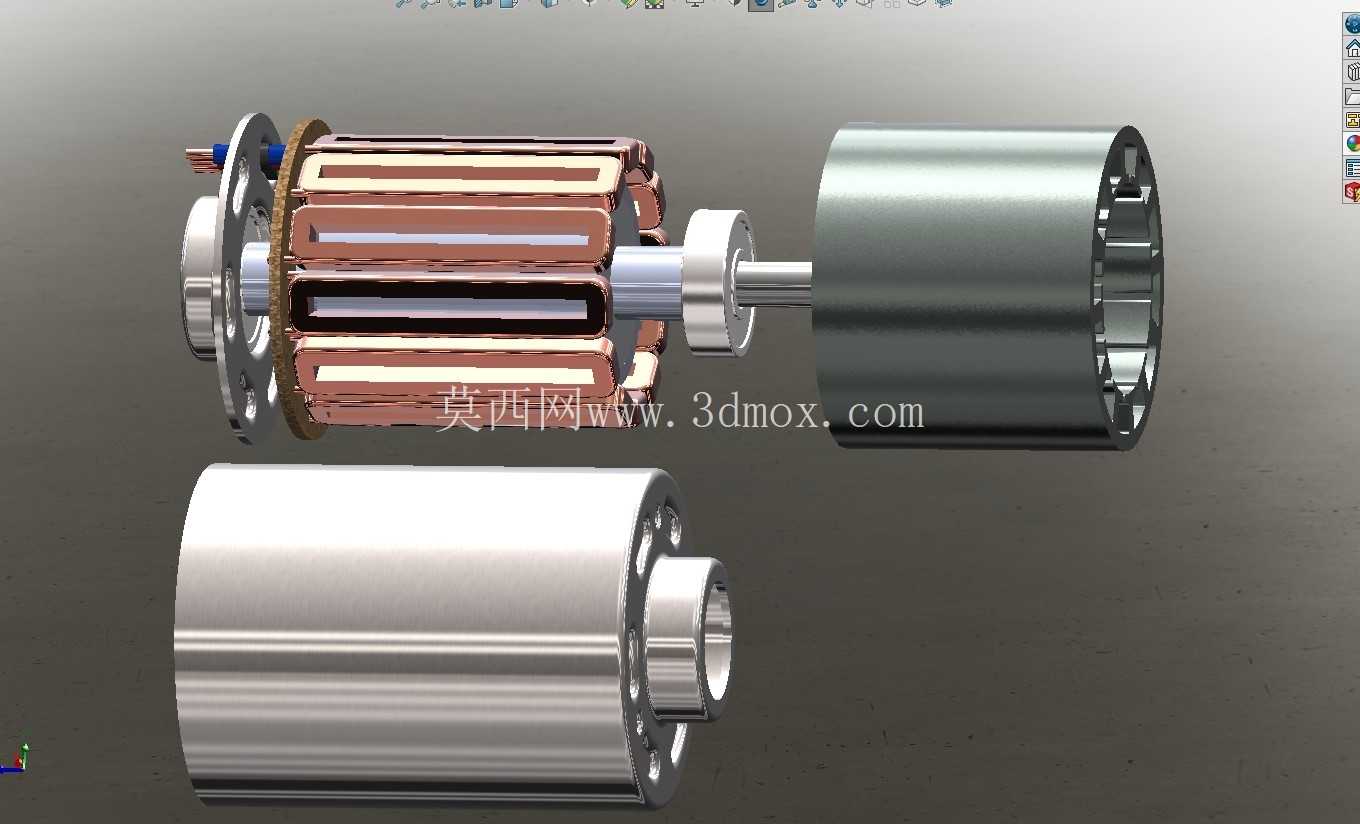

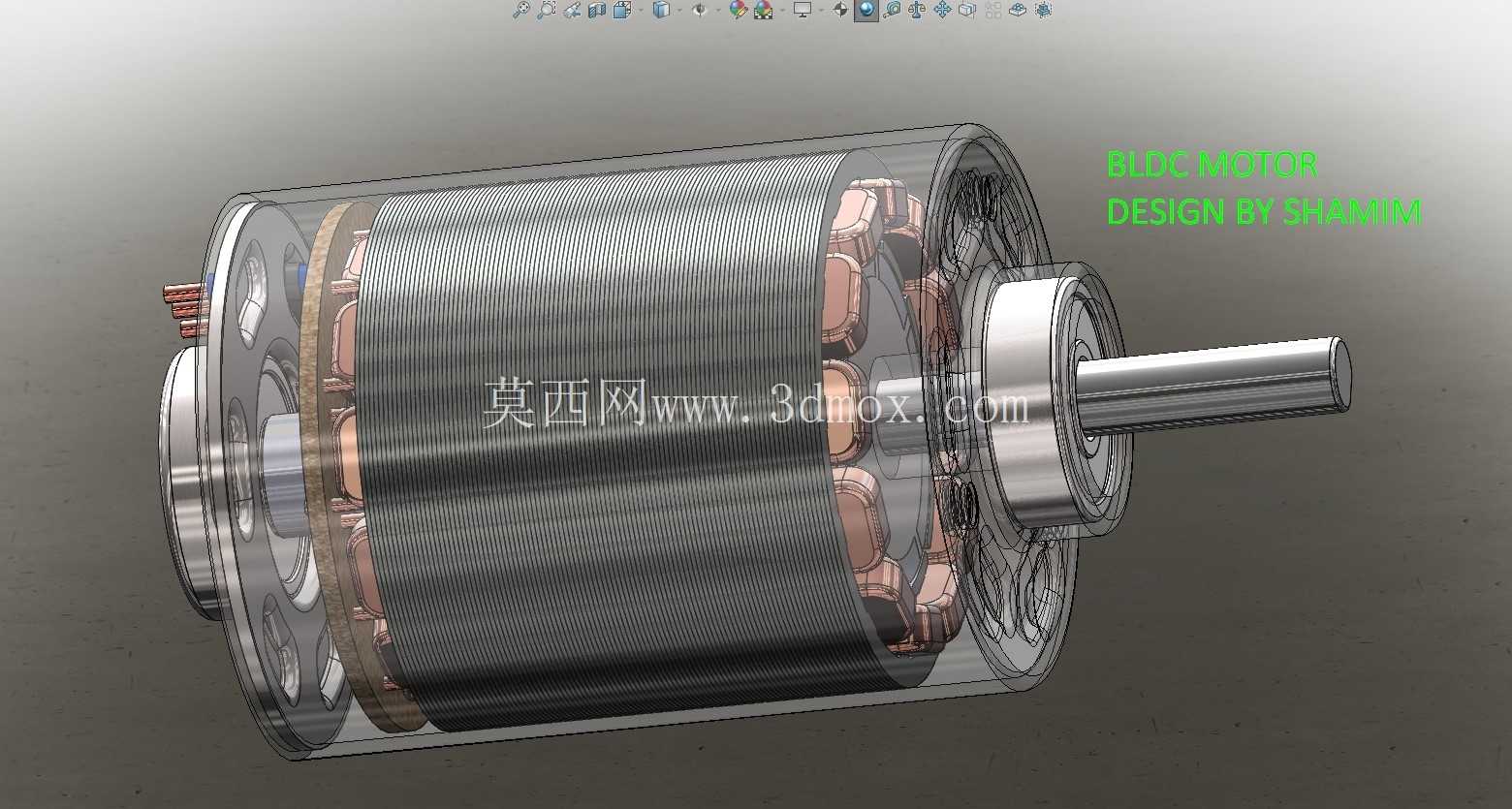

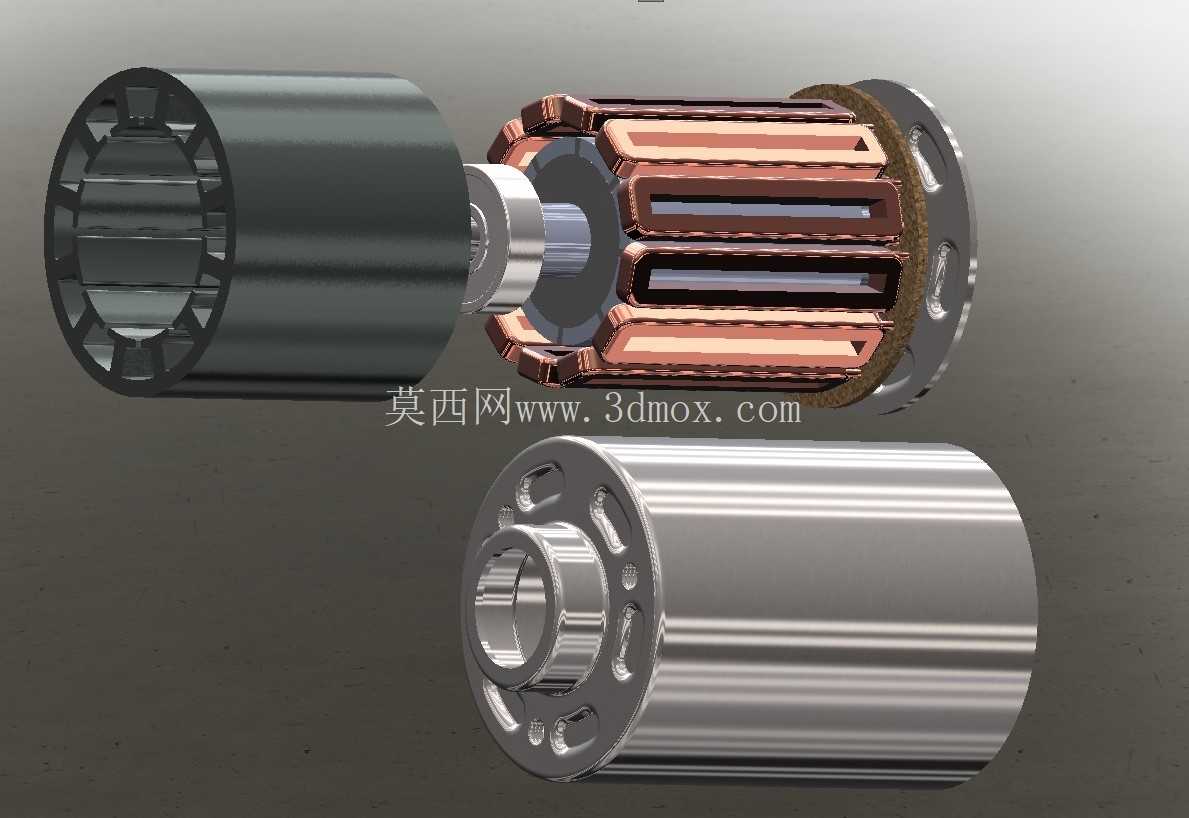

从设计思路上拆解这个模型，首先确定的是内转子的整体布局，转子内置在定子内腔中，输出轴从端盖中心的轴承位穿出，这种布局的转动惯量更低，动态响应速度更快，适合需要频繁启停、正反转切换的工况。定子部分的硅钢片叠压结构做了等距齿槽设计，每个齿部绕制的漆包线绕组做了分层排布，预留了足够的浸漆间隙，避免量产时绕组固定不牢出现高速震动异响；绕组端部的高度做了严格控制，不会和端盖内侧产生干涉，同时预留了霍尔传感器的安装位，方便做位置闭环控制，满足精准调速的需求。转子部分的磁钢采用表贴式固定，磁钢和转子铁芯之间做了定位卡槽，避免高速旋转时磁钢受离心力脱落，磁钢的充磁方向做了斜极优化，能有效降低齿槽转矩，让电机低速运行时的扭矩输出更平稳，不会出现明显的卡顿感。

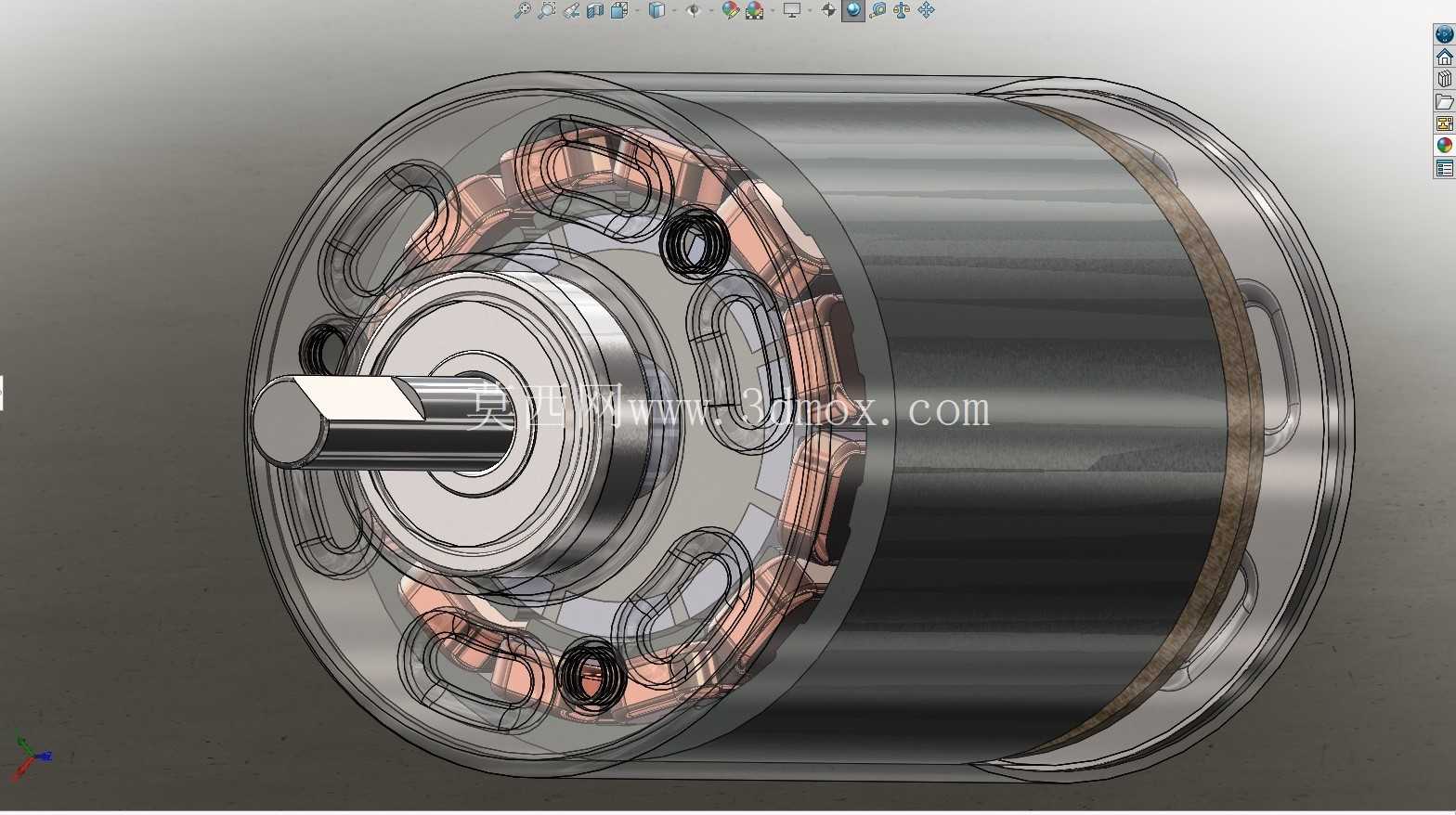

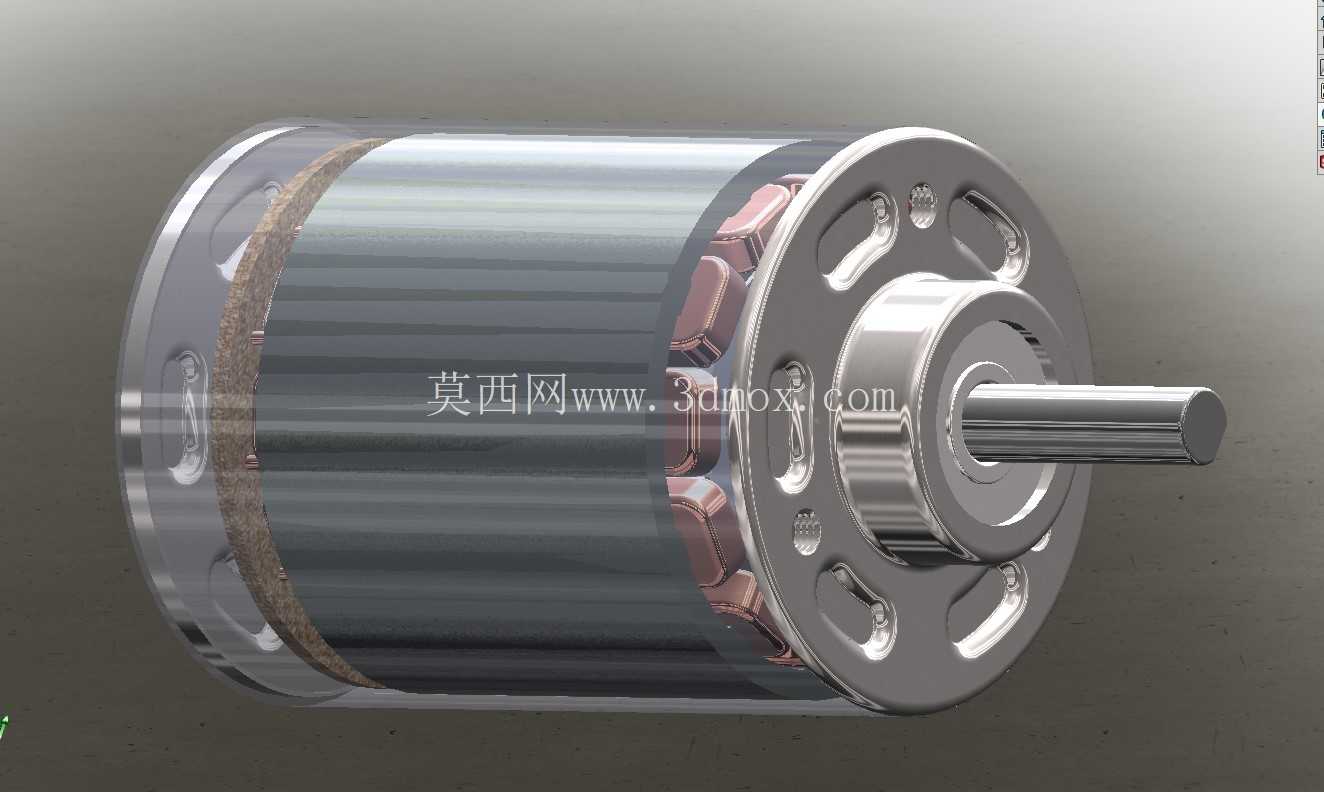

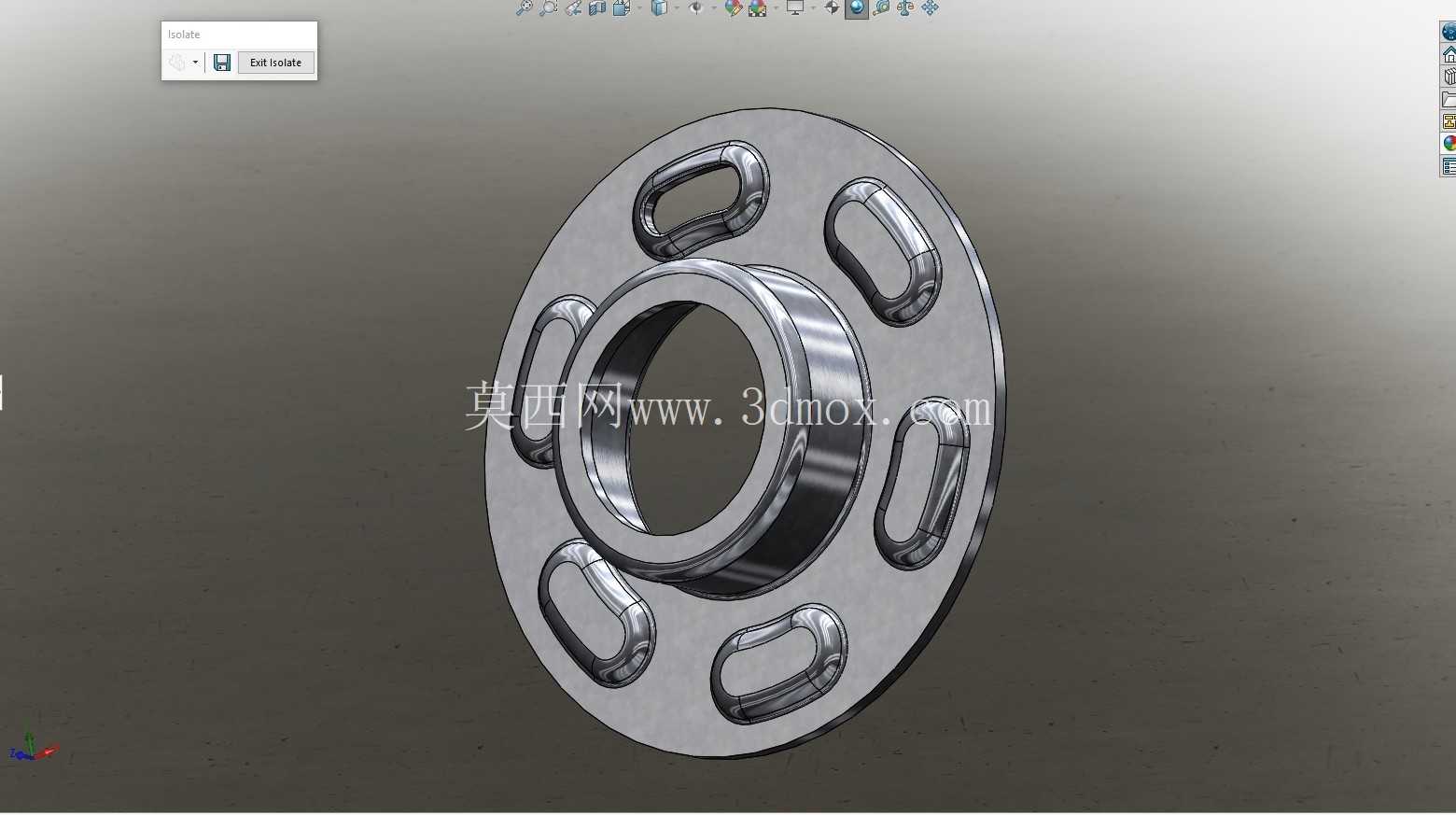

再说到安装边界和外形尺寸的设计考量，这款电机的机壳采用拉伸铝壳结构，外壁做了细密的散热筋，不用额外加装散热风扇就能满足额定功率下的散热需求，机壳的外径、安装止口的尺寸、端盖上的固定孔位，都匹配行业通用的安装标准，能直接替换同功率等级的传统有刷电机，不用对原有设备的安装位做二次改造。输出轴的轴径做了标准键槽设计，轴伸长度适配常规的联轴器、同步带轮安装尺寸，轴肩的位置做了严格的公差控制，和端盖内的轴承内圈配合时能保证轴向定位准确，不会出现运行时的轴向窜动。端盖和机壳的配合面做了止口定位，装配时能保证定子和转子的同轴度控制在0.02mm以内，避免气隙不均导致的扭矩波动、局部发热问题。

实际建模过程中，还特意还原了内部的细节结构，比如转子两端的平衡环，用来做动平衡校正，保证电机在最高转速运行时的震动值控制在合格范围内；端盖内的轴承位做了防尘密封槽，加装密封圈后能阻挡外界粉尘、水汽进入电机内部，适配车间多尘、户外潮湿的复杂工况。绕组的引线从机壳尾部的出线孔穿出，出线孔位置做了护线套结构，避免引线被机壳棱角割破绝缘层。从功能特性上看，这款结构的BLDC电机效率区间覆盖宽，在20%到120%额定负载的范围内都能保持85%以上的转换效率，比同功率的有刷电机节能20%左右，而且没有碳刷磨损产生的粉尘，适合用在对洁净度有要求的电子制造、食品包装产线设备上。

很多刚接触电机建模的工程师容易忽略的细节，比如定转子之间的气隙宽度，这个模型里把气隙控制在0.5mm，气隙太大会导致磁阻增加、效率下降，气隙太小又会因为加工装配误差出现定转子扫膛的问题，这个数值是结合加工精度、材料特性反复核算后确定的。还有磁钢的厚度、绕组的线径和匝数，都是对应额定电压、额定扭矩、额定转速的参数匹配的，建模时每一处尺寸都不是随意绘制的，都要对应实际的电磁计算结果和生产工艺要求，比如硅钢片的叠厚，直接决定了电机的额定输出扭矩，叠厚每增加10mm，额定扭矩能提升15%左右，但同时电机的重量和转动惯量也会对应增加，所以设计时要结合具体的安装空间和负载需求做平衡，不能盲目追求大扭矩。

另外，这款电机的结构还预留了拓展空间，比如尾部可以加装编码器，实现更高精度的位置控制，适配机器人关节、数控机床进给轴这类对定位精度要求高的场景；机壳的散热筋结构也可以根据高负载工况的需求，调整为水冷套结构，满足持续高功率输出的散热需求。从三维建模的角度来说，这个模型把所有的装配关系都做了准确还原，包括零件之间的配合公差、装配顺序，不管是用来做结构教学、方案演示，还是做后续的工程图导出、生产工艺参考，都能直接对应实际的生产需求，不会出现建模结构和实际加工脱节的问题。很多网上的电机模型只做了外形，内部结构要么简化要么错误，比如绕组排布不对、磁钢极性标错、轴承位尺寸不符合标准，这个模型在建模时对照了三款量产同功率BLDC电机的实测尺寸，每一个内部结构都和实物保持一致，甚至连绕组端部的绑扎槽、转子铁芯的减重孔都做了准确还原，能让使用者清晰看到BLDC电机的内部运作逻辑，理解每一处结构设计对应的实际作用。
