可调节喷射角度手持式消防水枪结构

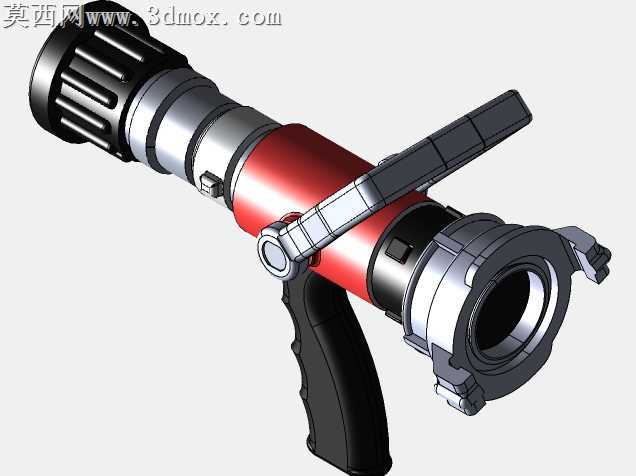

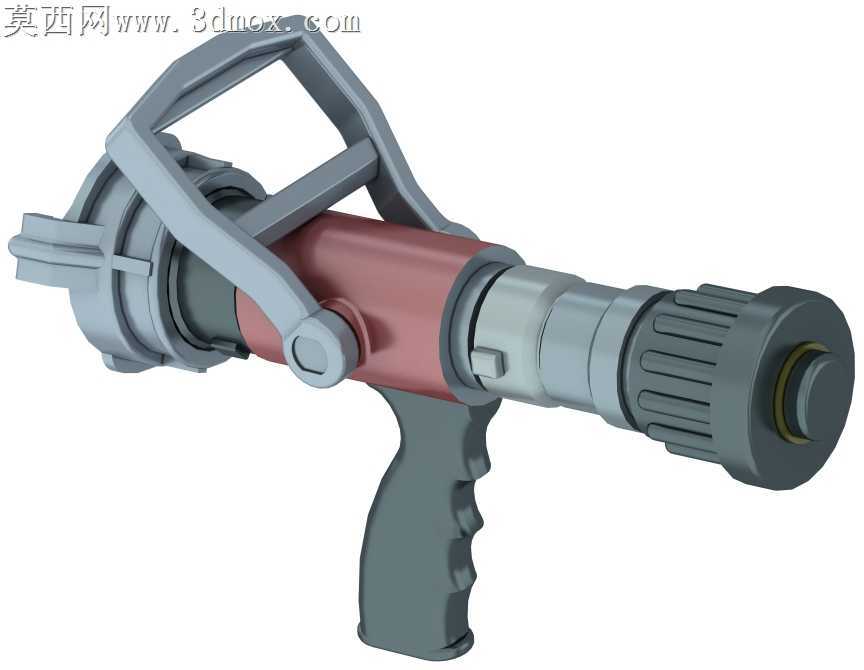

消防作业现场的水渍损失、泡沫覆盖效率偏差，很多时候都来自手持水枪的调节结构卡滞、密封失效问题，这款手持消防喷射枪的结构设计，恰恰瞄准了这些一线实操里的长期痛点。枪身握持区域的曲面做了多段内凹指槽处理，没有做光滑整面的偷懒设计，每段指槽的拔模斜度控制在1.2度，既适配压铸铝件的脱模需求，又能让消防员戴加厚防护手套操作时，不会因为沾水沾泡沫出现打滑脱手的情况。顶部的防护框架没有采用和枪身一体的整铸结构，而是做了分体式铰接设计，框架和枪身的连接轴预留了0.15mm的间隙公差，既可以在水枪掉落磕碰时通过框架形变吸收冲击力，避免核心阀体直接受撞击变形，又不会因为间隙过大出现框架晃荡、影响操作精准度的问题。中部的红色阀体套筒采用了滚花嵌装结构，和内部阀芯的配合面做了两道O型圈密封槽，槽深控制在密封圈线径的75%，既保证转动调节时的阻尼感均匀，不会出现喷射角度跳变，又能在1.6MPa的额定工作压力下杜绝渗漏，避免高压水顺着枪身流到握持区影响操作。前端的喷嘴调节环做了等距分布的竖向防滑棱，棱边做了R0.8的圆角处理，不会像尖锐棱边那样刮破防护手套，转动行程覆盖直流喷射到120度广角喷雾的全区间，调节过程中没有空行程，每转动一个角度都能对应清晰的流态变化，不会出现角度虚位导致的喷射范围偏差。枪身和水带连接的快速接口做了三个对称的锁紧凸耳，凸耳的受力面做了15度的导向斜角，戴手套操作时不需要精准对位就能快速卡入接口，凸耳的厚度做了加厚处理，能承受水带充水后的拖拽拉力，不会出现凸耳断裂导致的水枪脱飞风险。内部的流道做了渐扩式顺滑过渡，没有直角转折结构，能减少高压水流经过时的紊流损失，让直流喷射的射程更远，喷雾状态下的泡沫混合液分布更均匀，不会出现局部泡沫过厚、局部覆盖不到的情况。扳机的转动支点做了铜套镶嵌，避免铝件反复转动出现的磨损松旷，扳机的按压行程和阀芯的开度做了线性匹配，轻按就能实现小流量喷射，按到底就是额定最大流量，操作时不需要反复调整力度就能稳定控制出水流量。
