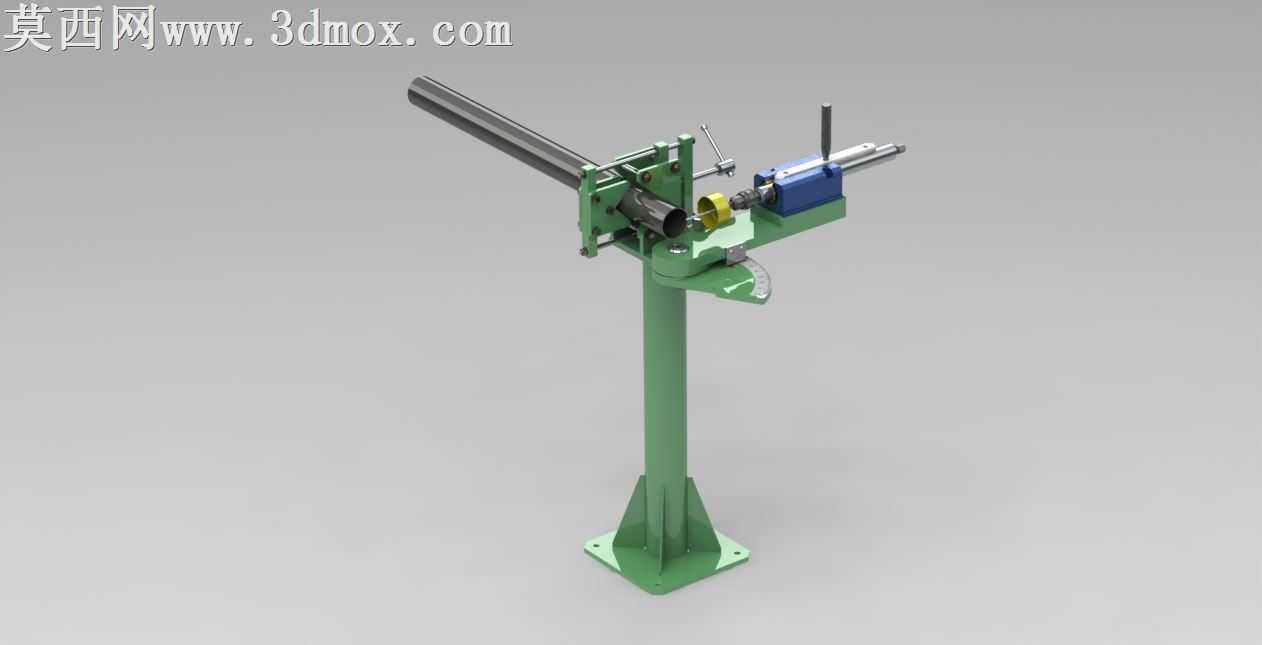

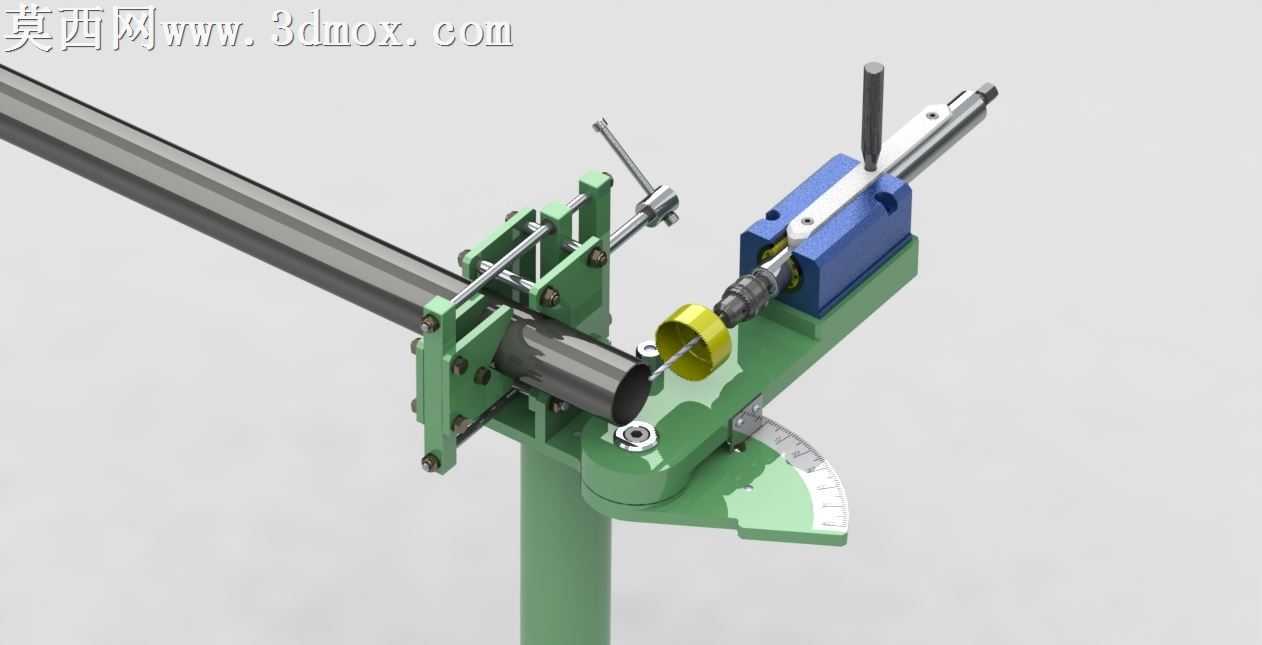

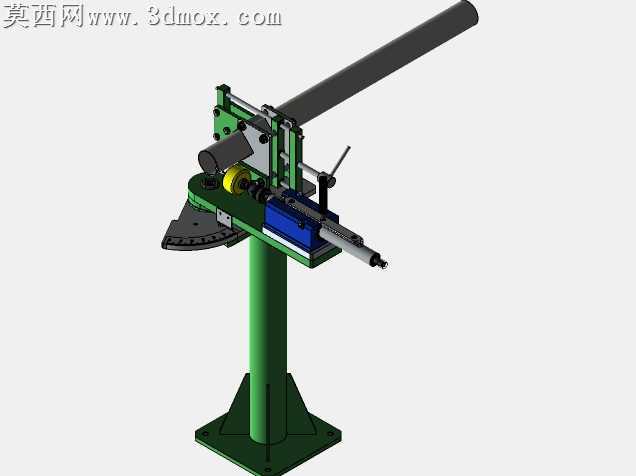

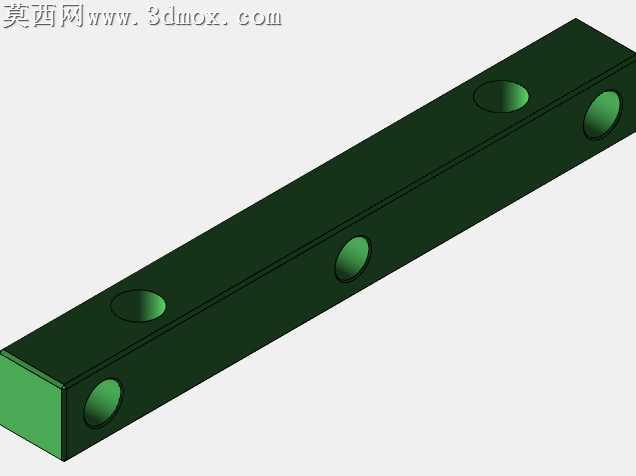

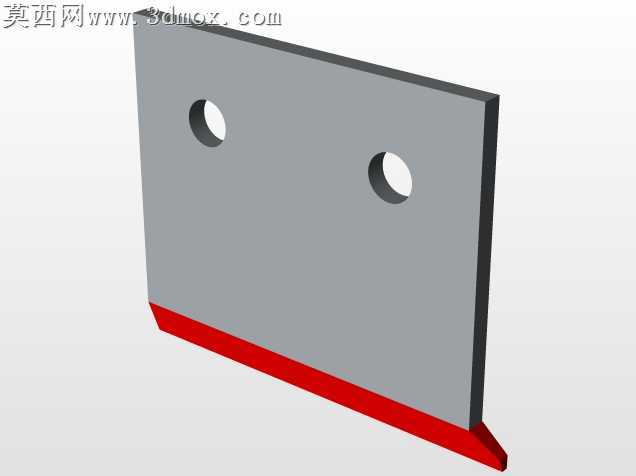

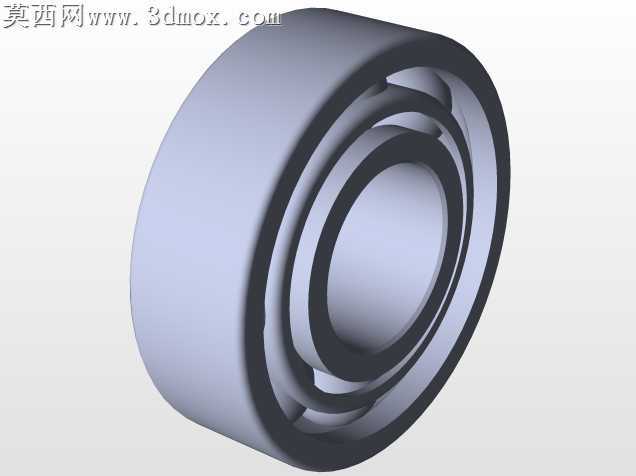

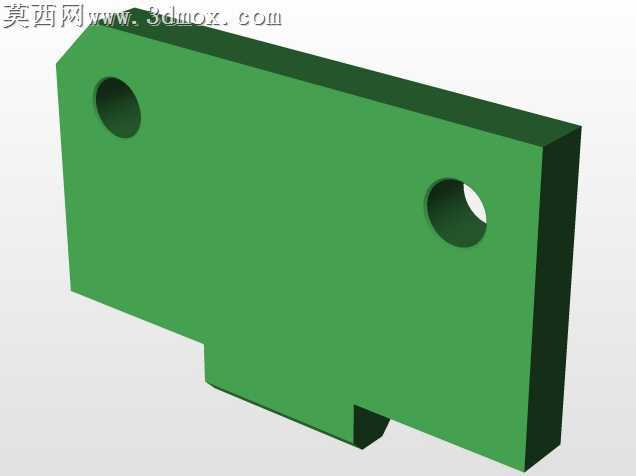

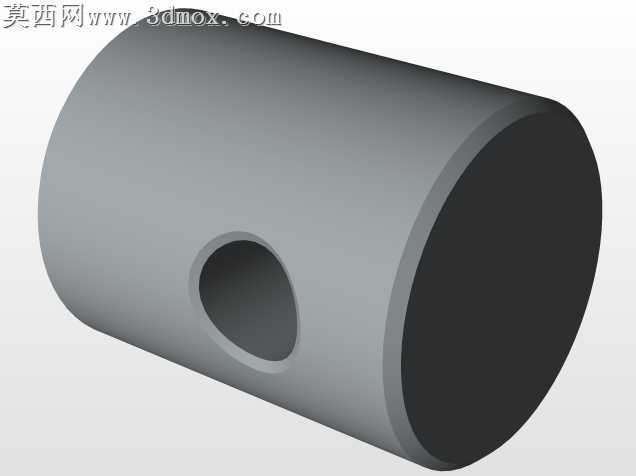

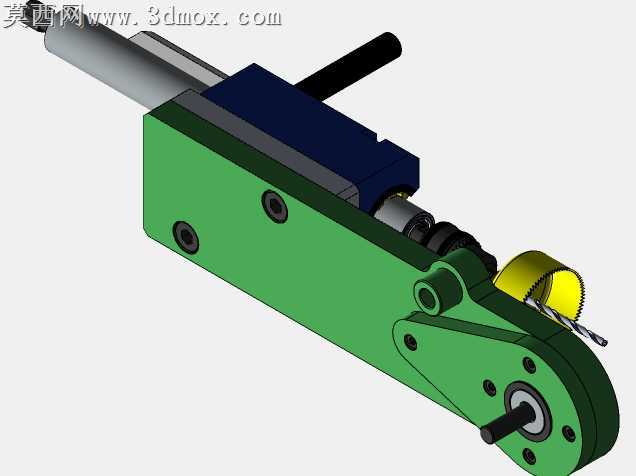

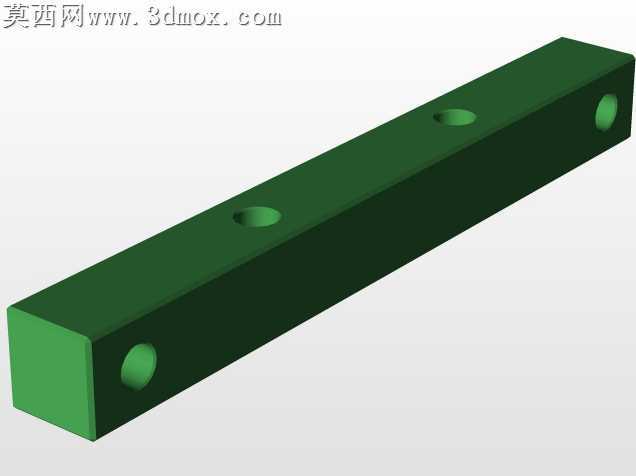

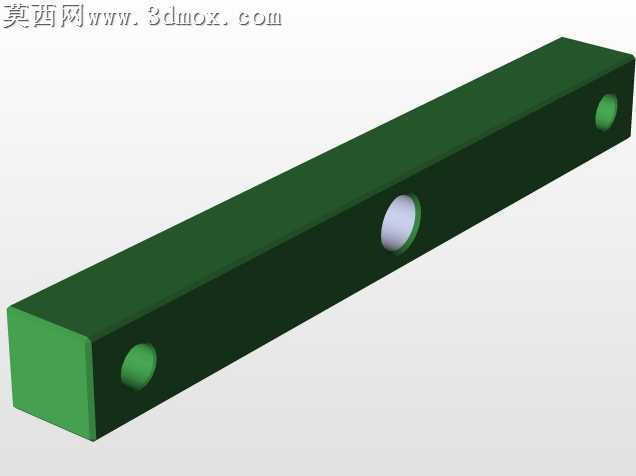

立式圆管接头切割专用加工装置

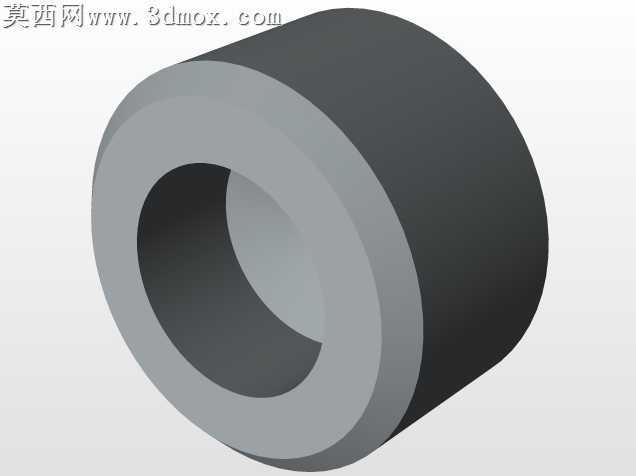

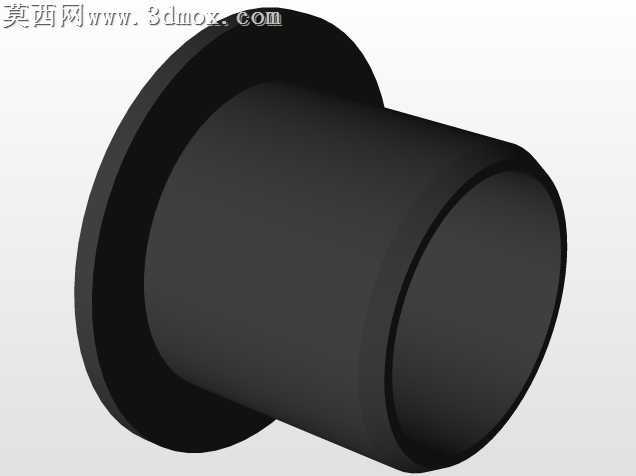

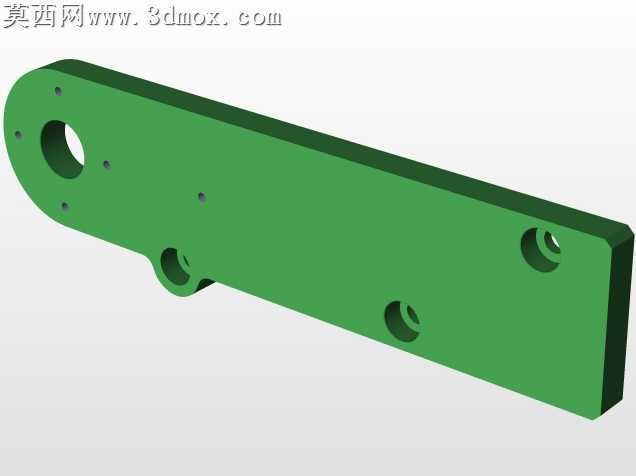

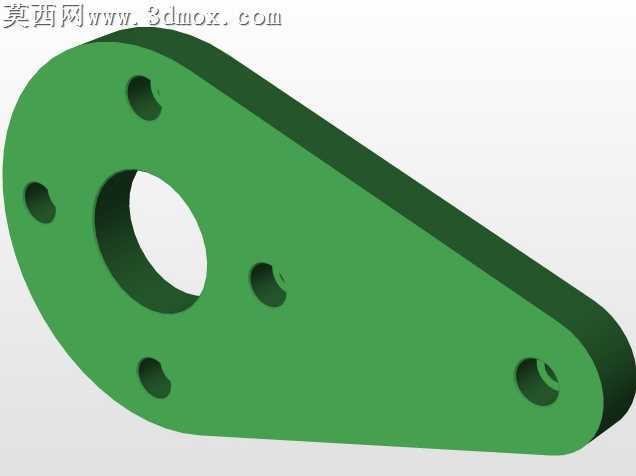

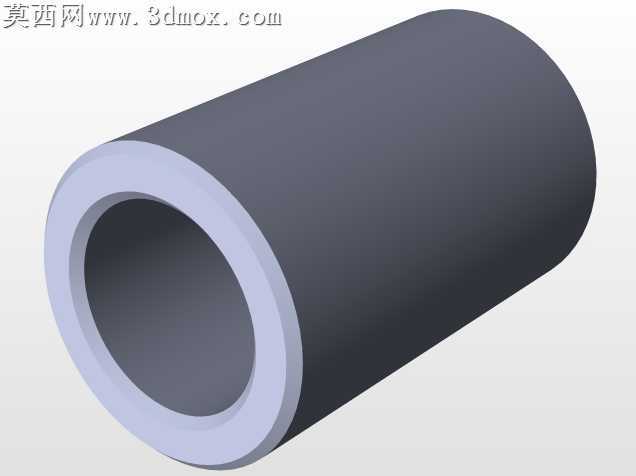

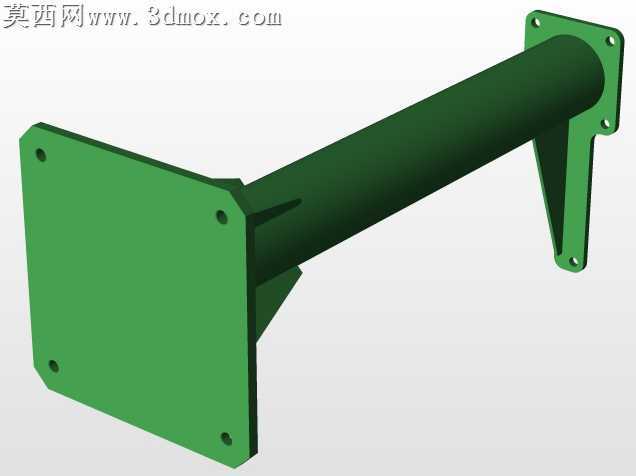

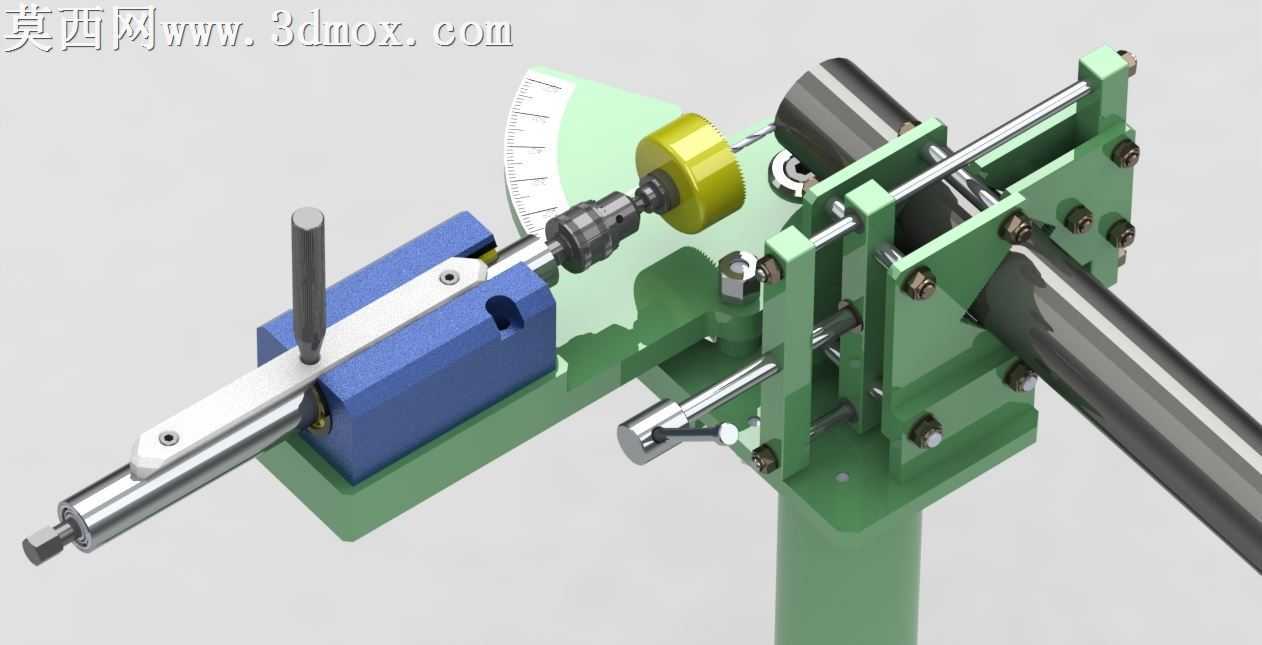

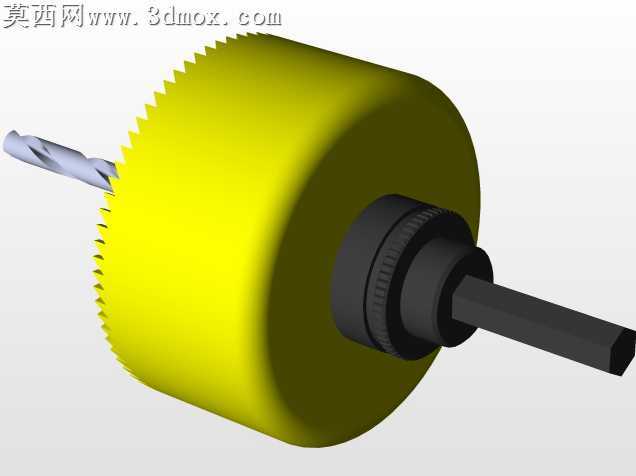

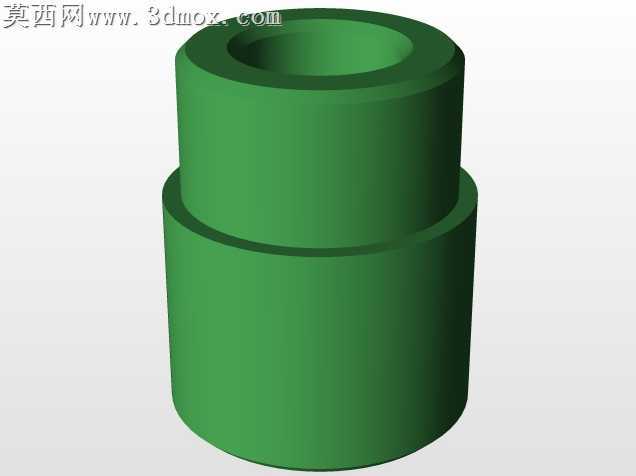

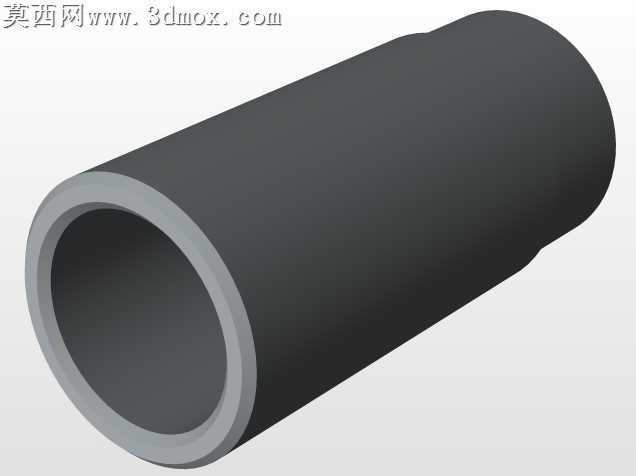

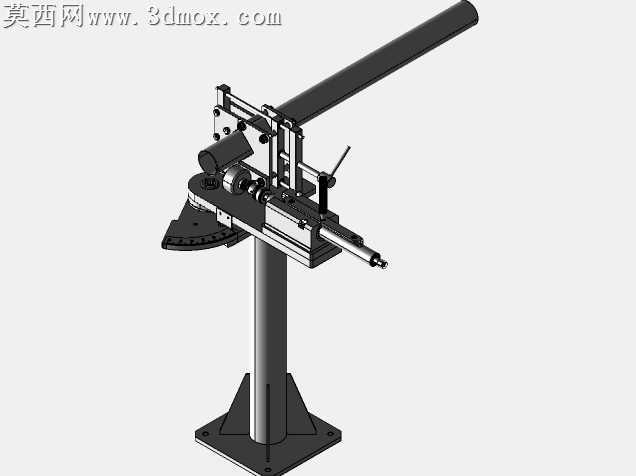

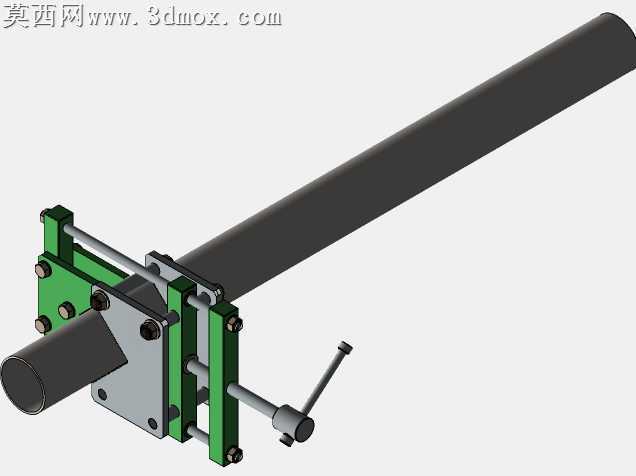

小管径圆管接头的现场切割作业长期存在定位偏差、切口歪斜的痛点，手持切割时管材受力晃动极易产生飞边毛刺，后续还要反复修磨才能满足对接要求，这套装置的结构设计完全围绕加工适配逻辑展开，每一处细节都对应现场加工的实际矛盾。立柱底部的三角加强筋没有做等厚设计，靠近安装法兰的位置筋板厚度比上部厚2mm，是因为切割作业时进给力会顺着悬臂传导到立柱根部，反复交变载荷下薄筋板极易出现焊缝开裂，加厚处理刚好抵消进给力带来的弯矩，同时不会过多增加整体重量，单人就能完成设备的移位安装。悬臂上的导向套没有采用整段通长结构，而是拆成前后两段分体式衬套，衬套选用锡青铜材质压入钢制套座，长圆管送进时两段衬套分别约束管材的前后端，整段衬套容易因加工同轴度误差卡滞管材，分体结构哪怕衬套内孔有微小的形位公差，也能通过装配时的微调补偿，更换磨损衬套时不用拆解整个悬臂组件，松开顶丝就能抽出旧衬套，现场维护耗时能压缩到十分钟以内。切割头的进给滑台特意留了0.02mm的侧向间隙，没有做过盈导向配合，手钻驱动钻头高速切削时会产生微小的径向跳动，过盈配合会把跳动直接传导到整个机架引发共振，留足微量间隙既能保证进给方向的直线度，又能吸收切削产生的振动，切口表面粗糙度能稳定达到Ra3.2以下，不用后续二次修磨。夹持管材的快速夹钳位置做了偏心调整，夹钳的压紧点刚好对准管材中心水平线下方1mm的位置，压紧时管材会被向下压靠到V型定位块的底部，不会出现夹钳压紧时管材向上翘起的问题，哪怕是壁厚只有1mm的薄壁圆管，夹紧后也不会出现圆度变形，切口不会因为管材装夹变形出现椭圆。进给力的操作手柄做了加长弯臂设计，力臂长度比常规手动进给装置长8cm，操作人员站在设备侧面不用弯腰就能施加稳定进给力，长时间作业也不会出现手臂酸胀的情况，手柄末端套了防滑橡胶套，手上沾有切削液时也不会打滑。设备的所有外露棱角都做了R2的圆角倒钝处理，没有尖锐的毛刺边，现场作业时不会剐蹭操作人员的工作服，安装法兰上的长条形安装孔可以适配不同规格的膨胀螺栓，不管是固定在水泥地面还是钢制工作台上，都能灵活调整安装位置，不用重新打孔定位。
