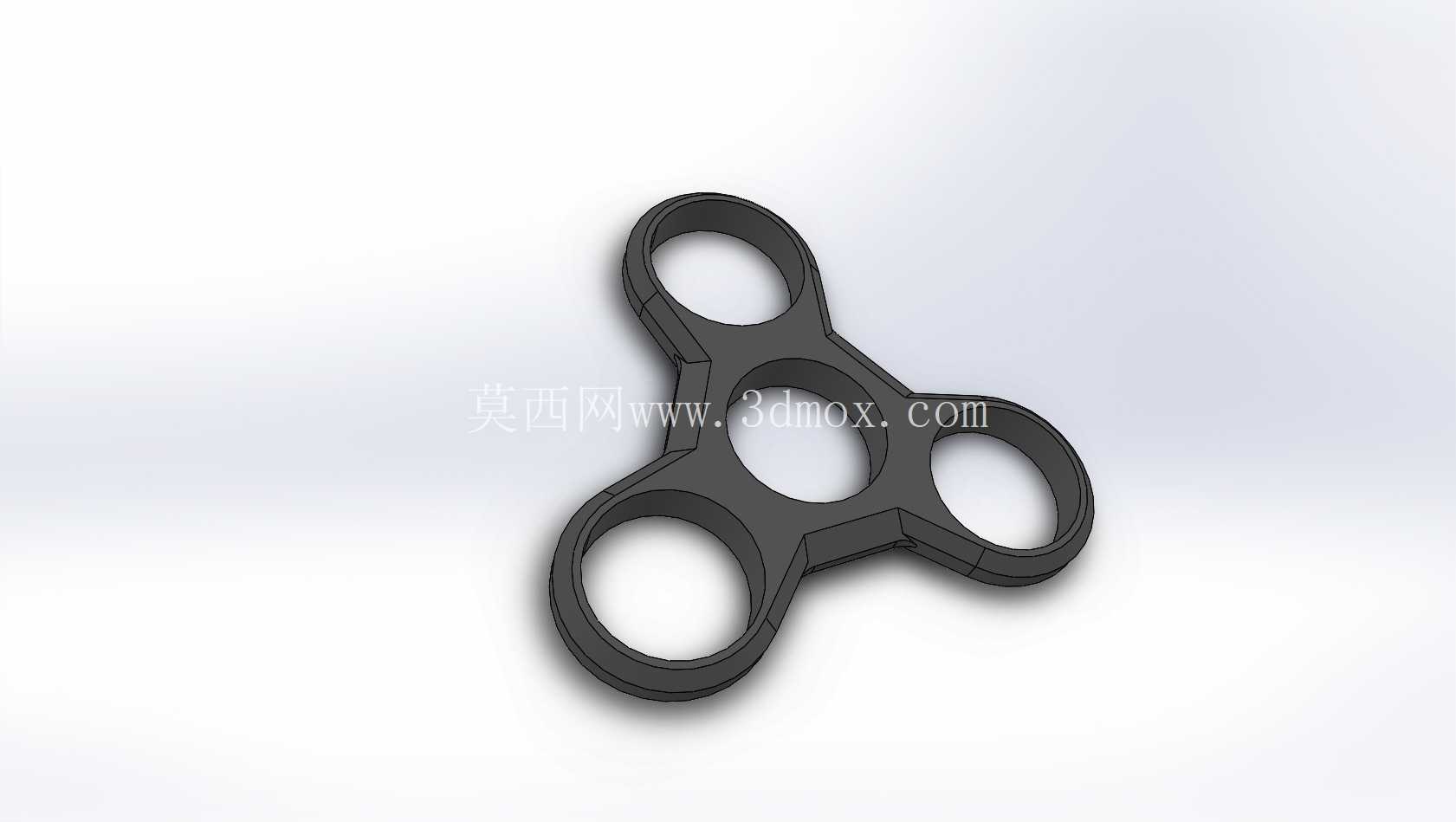

FDM工艺适配三指指尖陀螺结构设计

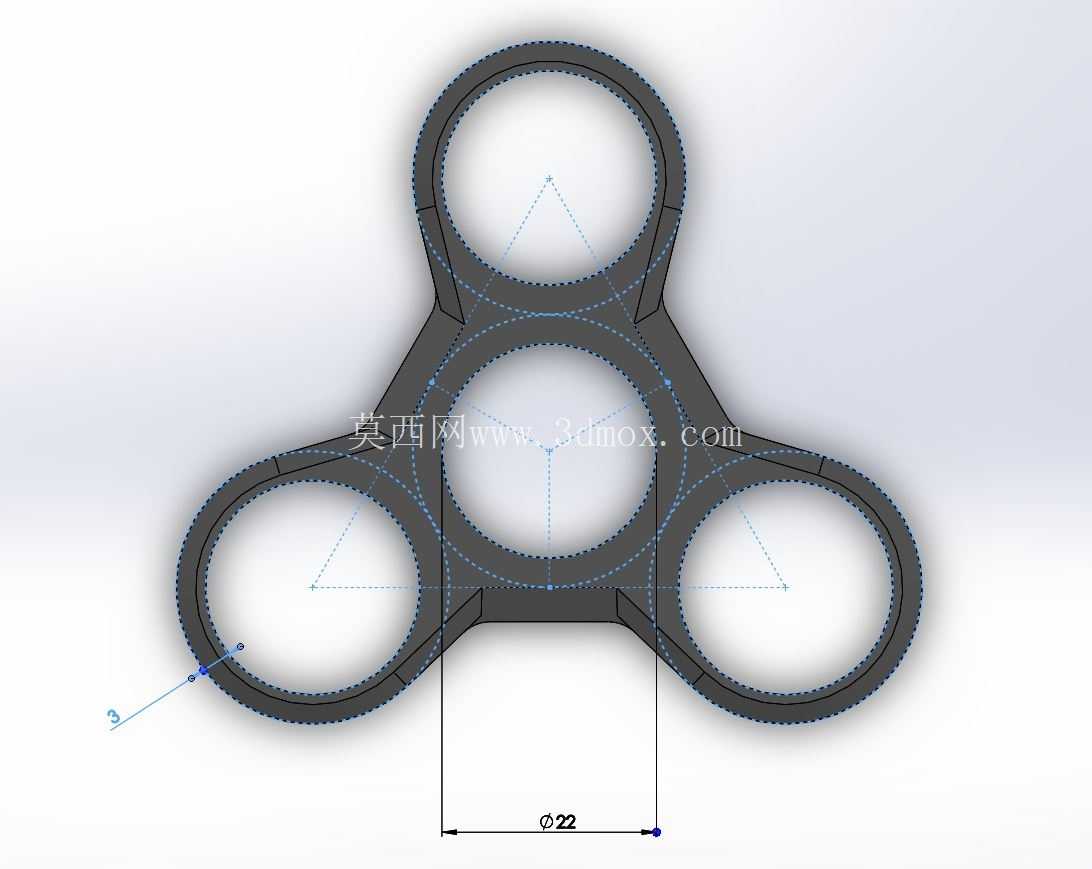

日常桌面级FDM设备打印薄壁结构时，常出现层间结合力不足、边角翘曲、装配公差偏移的问题，这款三指结构的指尖陀螺，从初始建模阶段就完全围绕熔融沉积成型的工艺特性做定向优化，没有照搬机加工金属陀螺的结构逻辑。先从安装边界说起，整个结构围绕标准8x22x7深沟球轴承做配合设计，轴承安装位的内壁预留了0.15mm的压装过盈量，不需要额外涂抹胶水固定，打印完成后只需要将轴承垂直对准安装孔，用台钳平稳压入或者用橡胶锤均匀敲击到位即可，压装后轴承外圈和塑料基体之间不会出现松旷转动的情况，也不会因为过盈量太大导致打印件撑裂。

结构壁厚统一设置为3mm，这个数值是经过多轮打印测试得出的最优区间：如果壁厚低于2.5mm，PLA或者ABS材料打印完成后，手指捏持旋转时很容易因为侧向受力出现臂部形变，高速旋转时会产生明显的抖动震感；如果壁厚超过3.5mm，不仅会增加不必要的打印时长和材料消耗，还会因为整体重量偏大，缩短单次旋转的持续时长，同时三个指圈的握持位置做了贴合指腹的弧度过渡，没有尖锐的直角棱边，长时间捏持把玩也不会出现硌手的问题。

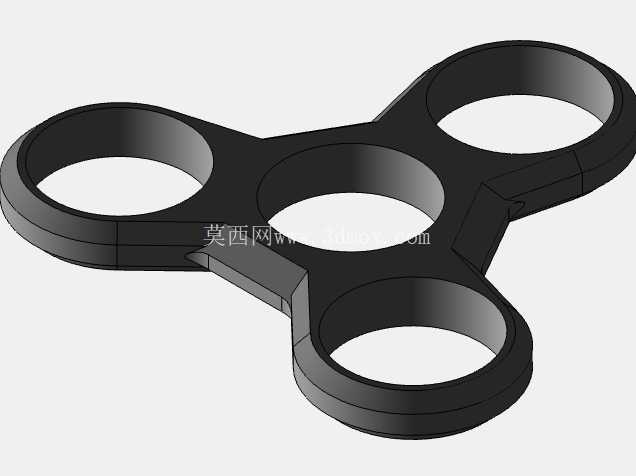

所有外露的边角位置都做了45度倒角处理，这个设计一方面是为了适配FDM打印的工艺特性，避免水平方向的直角边在打印时出现翘边、层间剥离的问题，不需要额外添加大量支撑结构就能直接打印，打印完成后也不需要做过多的打磨修整，去掉底部的支撑 raft 就能直接进入装配环节；另一方面倒角结构也能提升整体的结构刚度，三个旋臂和中心轴承座的连接位置做了渐变式的加厚过渡，避免应力集中导致旋臂在摔落时出现断裂。三个指圈的内径统一设置为20mm，适配绝大多数成年人的手指粗细，不管是单指拨动还是双指夹持旋转都能有合适的操作空间，指圈的内壁也做了0.5mm的圆角过渡，不会因为层纹刮蹭皮肤。

从实际使用场景来看，这类打印件除了作为日常桌面减压把玩的物件之外，也常作为3D打印入门的教学验证案例：新手可以通过打印这个模型，直观理解FDM工艺中层高、壁厚、打印温度对零件强度和装配精度的影响，也能快速掌握压装配合的公差设计逻辑。如果使用ABS或者尼龙碳纤维材料打印，零件的整体刚度和耐磨度会有明显提升，旋转时的震感会进一步降低，即使从桌面高度摔落也不容易出现开裂或者变形的问题；如果使用PLA材料打印，建议将打印填充率设置在20%以上，采用网格填充模式就能满足日常使用的强度需求，不需要100%实心填充，能有效缩短打印时间。

整个结构的旋转动平衡在建模阶段就做了配平处理，三个旋臂的重量分布完全一致，压入标准轴承后，不需要额外做配重调整就能实现平稳旋转，不会出现一端偏重导致的旋转晃动问题。轴承安装位的上端面预留了和轴承外圈厚度匹配的沉台，压装完成后轴承端面和陀螺基体表面齐平，不会出现凸起或者凹陷的情况，旋转时不会因为端面不平产生风阻异响。和常见的一体打印轴承的陀螺结构不同，这款设计采用标准轴承压装的方案，避免了一体打印轴承存在的摩擦阻力大、旋转时间短的问题，标准轴承如果出现磨损可以直接单独更换，不需要重新打印整个陀螺主体，大幅提升了零件的复用性。
