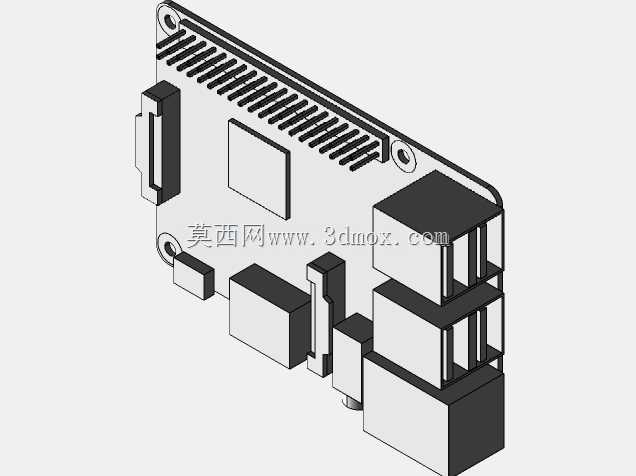

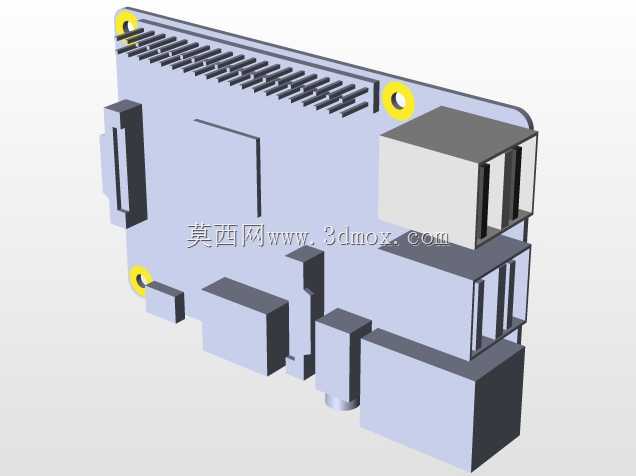

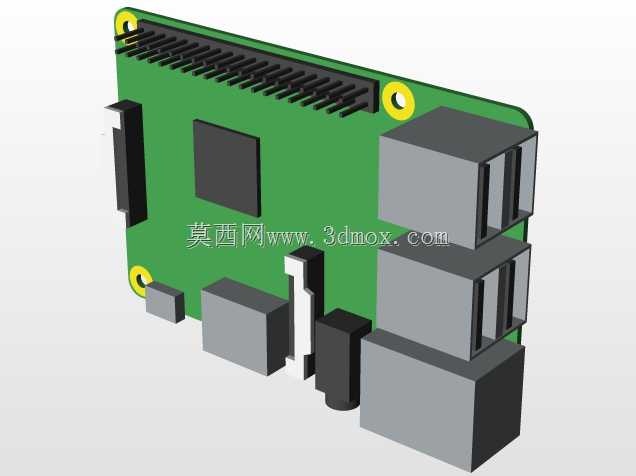

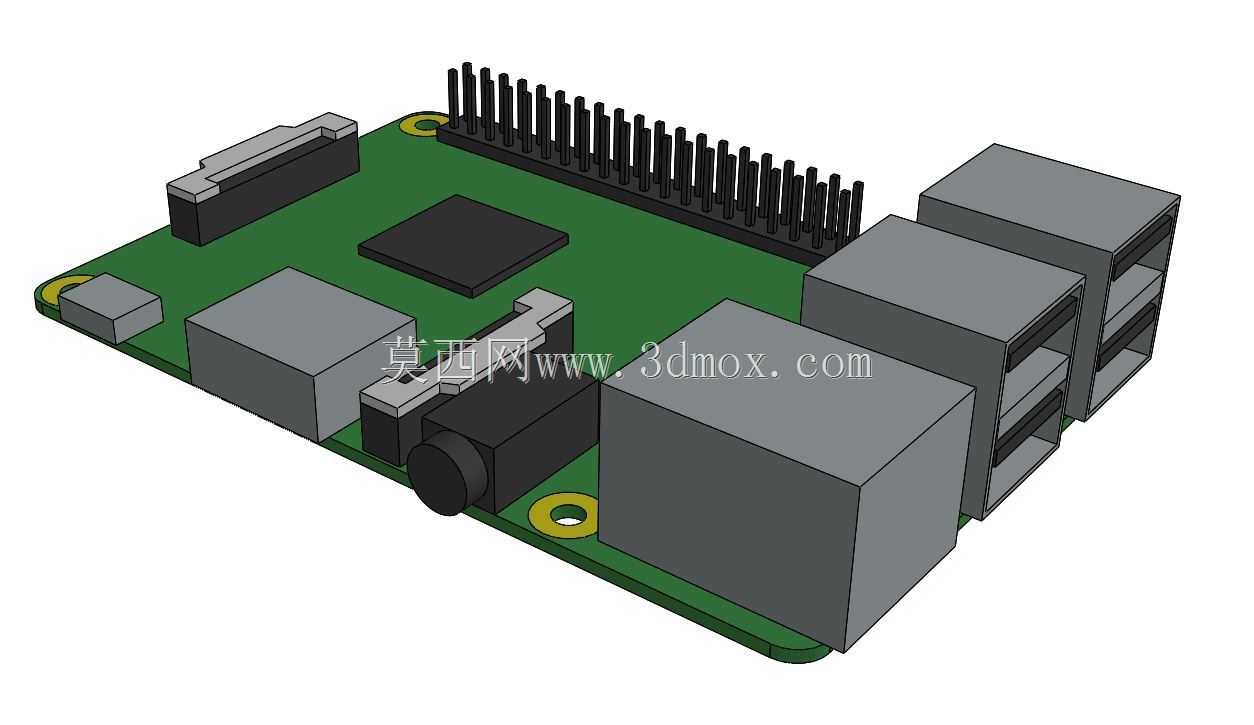

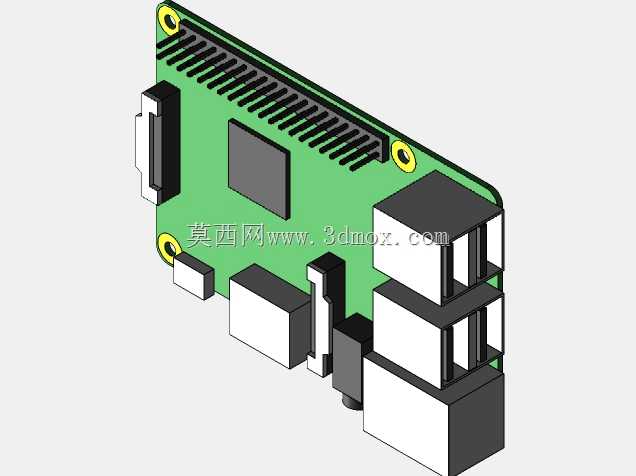

树莓派B+版开发板精准三维结构设计

本次设计的树莓派B+版开发板三维结构，面向嵌入式开发、智能硬件原型验证、小型物联网终端搭建等核心应用场景，能够为开发者提供精准的硬件安装匹配参考，解决外接扩展模块适配、外壳定制设计、堆叠安装干涉排查等实际工程问题。作为嵌入式开发领域应用极广的单板计算机载体，该开发板可承载边缘计算、数据采集、小型智能设备控制、编程教学实训等多类实际用途，是创客、硬件工程师、嵌入式开发者常用的核心硬件载体。

在产品功能特性层面，该结构完整还原了开发板的全部接口布局，包含侧边的USB接口、HDMI输出接口、CSI摄像头接口、DSI显示接口、Micro USB供电接口，以及板边的40Pin GPIO排针、板载核心芯片、以太网接口等全部功能部件的位置与外形，所有接口的插拔空间均按照实际硬件的使用需求预留，能够满足各类扩展HAT板的堆叠安装需求，避免出现结构干涉导致的配件无法装配问题。

设计思路上以实物精准测绘为核心，严格遵循实际硬件的真实尺寸比例，对板上所有元件的高度、位置、外形轮廓做1:1还原，重点标注了安装定位孔的位置、各接口距板边的距离、排针的引脚间距、板载元件的高度差等关键装配参数，确保三维结构可直接用于外壳开模、扩展模块设计、安装支架定制等后续工程环节，无需二次测绘校准。

外形尺寸与安装边界方面，该开发板主体长宽尺寸为53.50mm×32mm，板厚采用标准PCB板厚参数，四个角的安装定位孔直径与孔位间距完全匹配通用树莓派外壳的安装标准，各接口突出板面的高度、距板边的距离均做了精确标注：如侧边USB接口距板边的伸出长度、GPIO排针的高度、以太网接口的外形边界等，所有尺寸标注均以安装孔为基准，确保在多板堆叠、外壳装配、固定安装时能够精准对位，不会出现尺寸偏差导致的装配失败问题，能够为各类基于该开发板的二次硬件设计提供可靠的结构参考依据。
