塑料直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2026-05-26 ID:1157939
  • 塑料直齿圆柱传动齿轮结构设计
  • 塑料直齿圆柱传动齿轮结构设计
  • 塑料直齿圆柱传动齿轮结构设计

  这款塑料直齿圆柱齿轮,主要面向低载荷、低转速的民用消费类产品传动场景设计,常见应用覆盖小型家电传动模组、办公文具驱动机构、桌面级3D打印机送料组件、儿童玩具动力传递单元这类对传动噪音、部件自重、加工成本有明确要求的场景,相比金属切削齿轮,塑料材质的自润滑特性可以省去额外的润滑维护工序,运行过程中啮合噪音更低,自重仅为同尺寸金属齿轮的六分之一左右,批量注塑加工的成本也更适配民用消费品的成本控制需求。

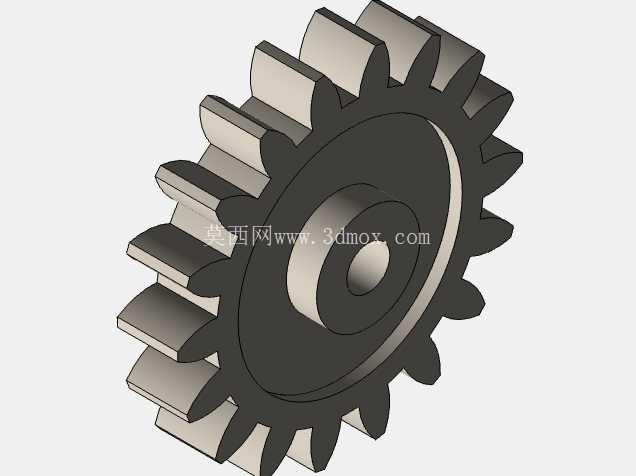

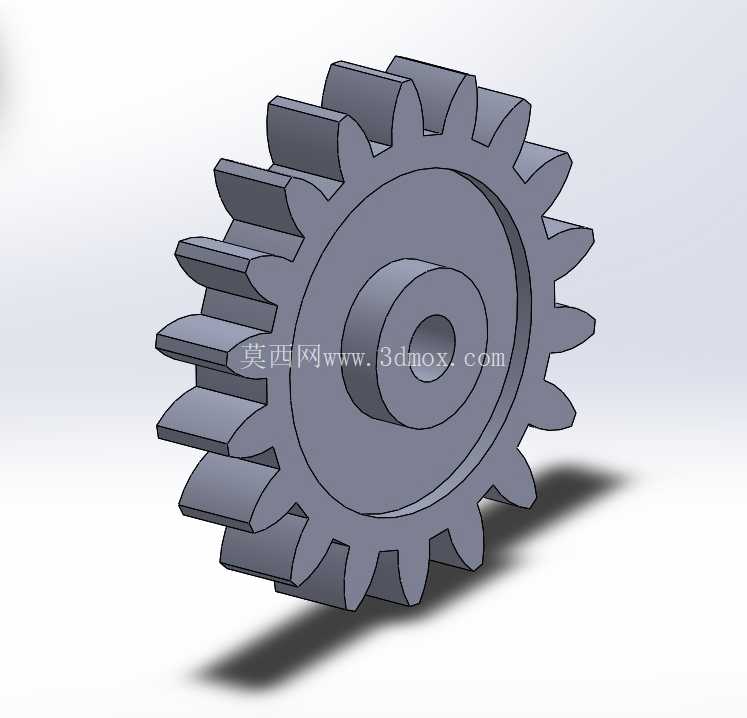

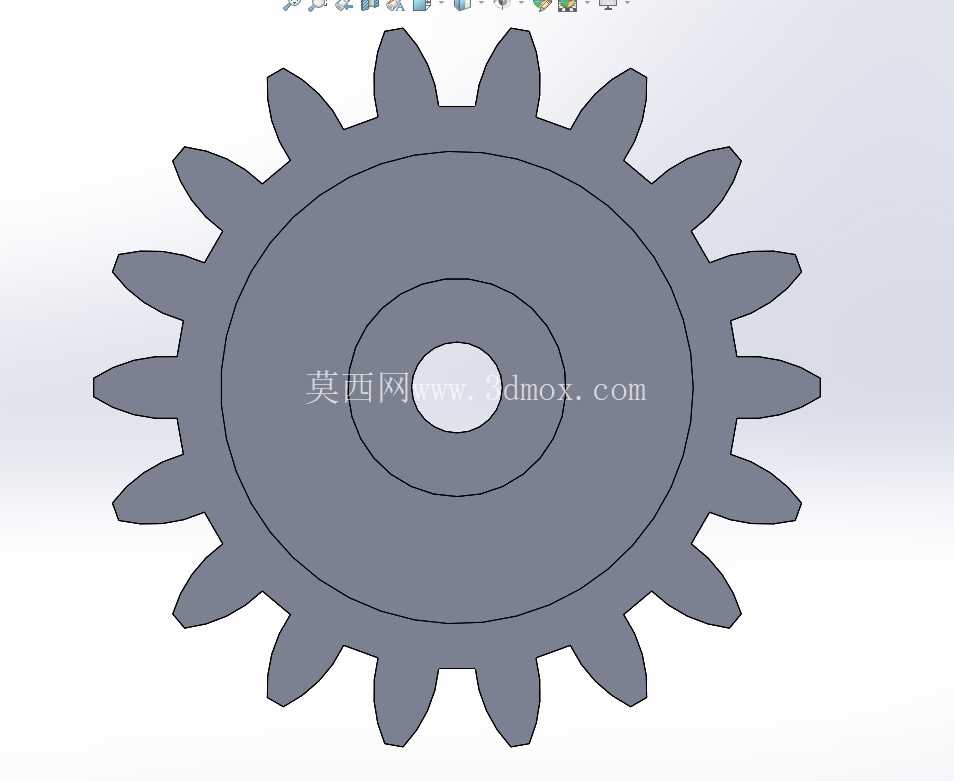

  从结构设计逻辑来看,这款齿轮采用了等模数等压力角的标准渐开线齿形,齿顶高系数取标准值1,顶隙系数取0.25,齿向无螺旋角,属于典型的直齿圆柱齿轮结构,啮合过程中不存在轴向力,对支撑轴承的轴向承载要求极低,适配普通的含油轴承或者小尺寸深沟球轴承即可满足支撑需求,安装调试的门槛更低,不需要额外调整轴向啮合间隙。齿轮的整体结构采用了三段式同轴布局,最外侧是均匀分布的轮齿结构,中间是实心辐板式轮体,没有做减重孔设计,这一设计主要考虑塑料件注塑成型的工艺性,避免厚薄不均导致的注塑缩痕、翘曲变形问题,同时实心轮体也能提升齿轮整体的抗扭刚度,在瞬时过载的情况下不容易出现轮辐断裂的问题;中心位置是贯通的安装轴孔,轴孔与轮体之间设置了一圈凸起的轮毂结构,轮毂的轴向宽度略大于轮体厚度,既可以提升轴孔与安装轴的配合接触长度,保证传动过程中的同轴度,也能避免轮体侧面与安装基座的直接摩擦,降低运转过程中的阻力损耗。

  从安装边界尺寸来看,这款齿轮的齿顶圆、分度圆、齿根圆尺寸按照选定的模数与齿数做了严格的参数匹配,齿宽尺寸控制在合理区间,既保证足够的齿面接触面积传递额定扭矩,也避免齿宽过大导致的齿向载荷分布不均问题;中心安装轴孔的尺寸公差按照基孔制间隙配合设计,适配对应直径的金属输出轴,装配时可以通过顶丝或者键连接实现周向固定,不需要额外做复杂的定位结构。在齿形细节设计上,轮齿的齿根位置做了小半径的圆角过渡,避免应力集中导致的齿根断裂问题,这一点对于塑料材质的齿轮尤为重要,因为塑料材料的疲劳强度相比金属更低,齿根的应力集中很容易在反复交变载荷下出现裂纹扩展,最终导致断齿失效;齿顶位置也做了微小的倒角处理,既可以去除注塑成型产生的飞边毛刺,也能在齿轮啮合入位时起到导向作用,避免安装时齿顶磕碰损伤。

  在实际选型应用时,这款齿轮的额定传递扭矩需要结合使用场景的环境温度、运转转速、连续工作时长做校核,因为塑料材料的力学性能会随温度升高出现明显下降,如果应用场景存在持续高温或者长时间连续运转的情况,需要重新核算齿面接触强度与齿根弯曲强度,必要时调整齿厚或者更换更高强度的工程塑料材质;如果是用于有换向需求的传动场景,还需要严格控制啮合侧隙在合理范围,侧隙过大会导致换向时出现明显的回差,影响传动精度,侧隙过小则会导致啮合卡滞,运转阻力增大甚至出现齿面磨损加剧的问题。另外,这款齿轮的结构设计完全适配常规的注塑模具加工工艺,分型面设置在轮体的轴向中部分型面上,轮齿部分可以通过滑块抽芯结构直接成型,不需要后续的二次机加工,中心轴孔可以通过模仁镶针直接成型,尺寸精度可以满足民用产品的传动需求,如果是用于精度要求更高的传动场景,也可以在注塑成型后对轴孔做少量的铰削加工,进一步提升安装同轴度,降低传动过程中的径向跳动。
