三轴传动交错轴螺旋齿轮组结构

项目分类:齿轮 发布时间:2026-05-26 ID:1159052
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构
  • 三轴传动交错轴螺旋齿轮组结构

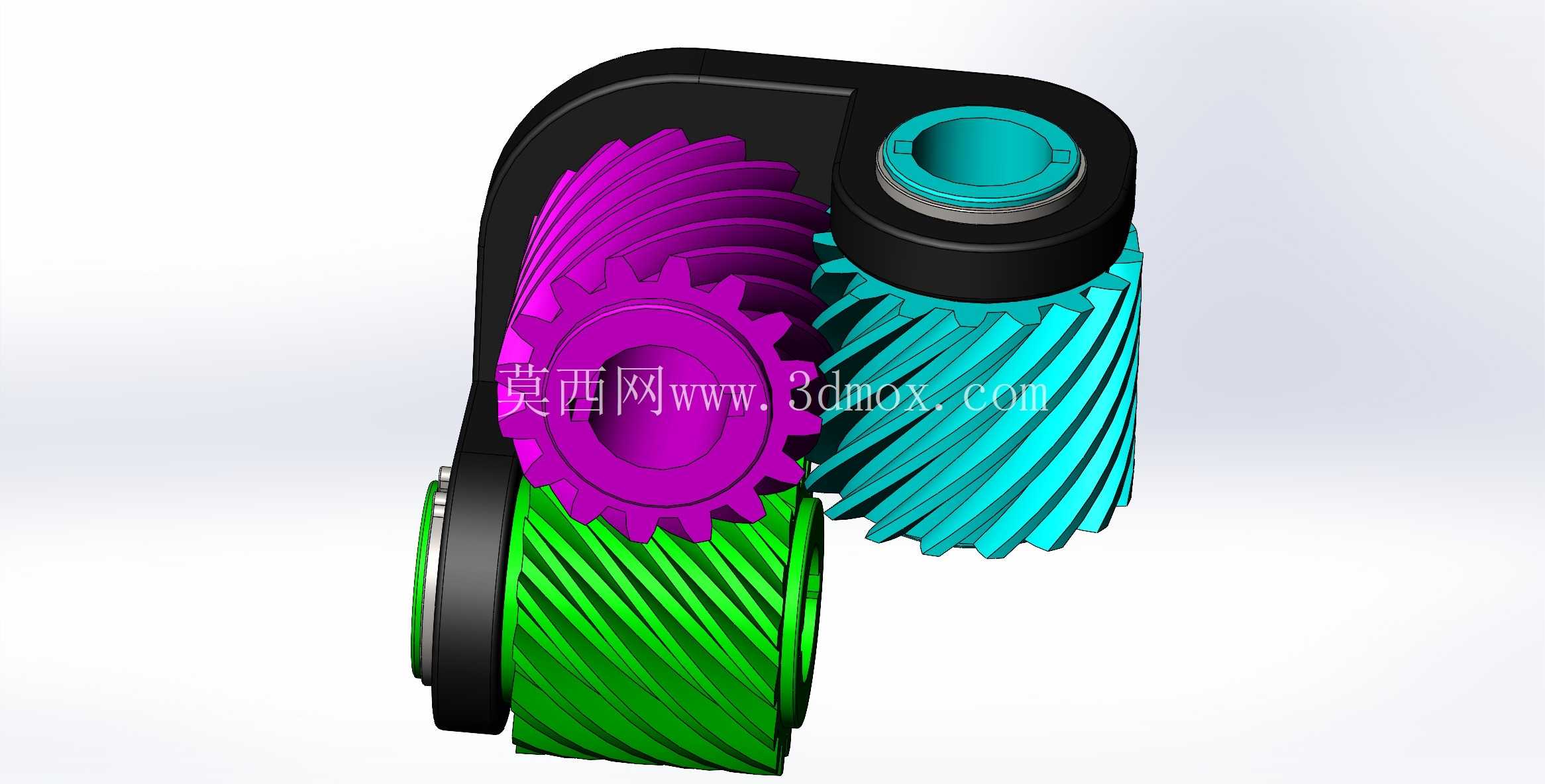

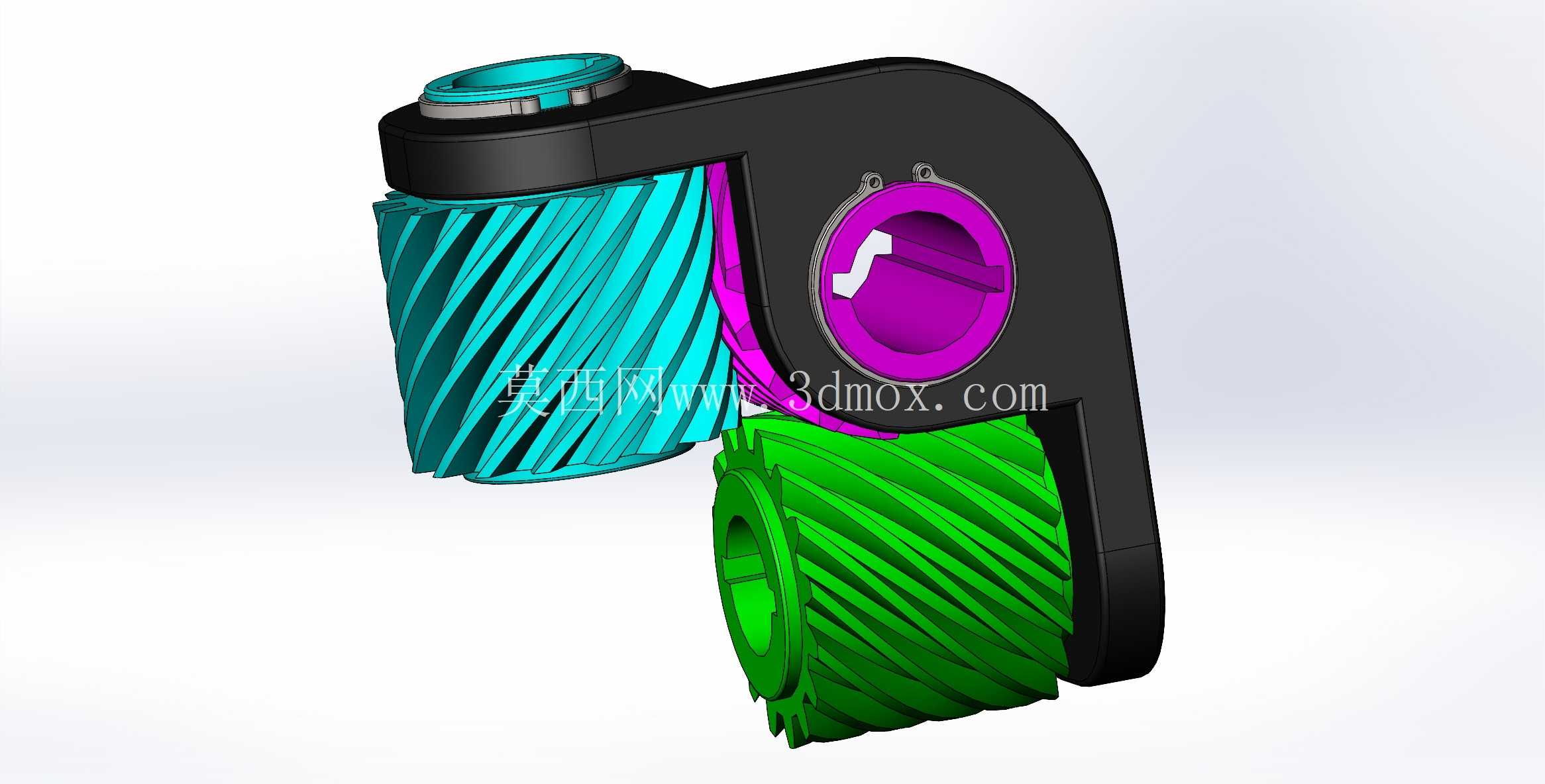

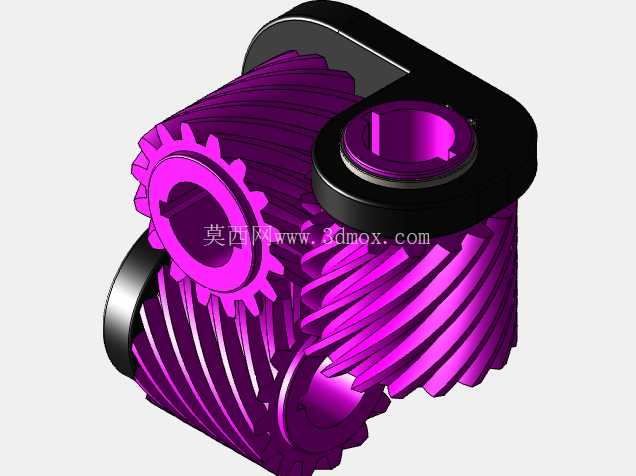

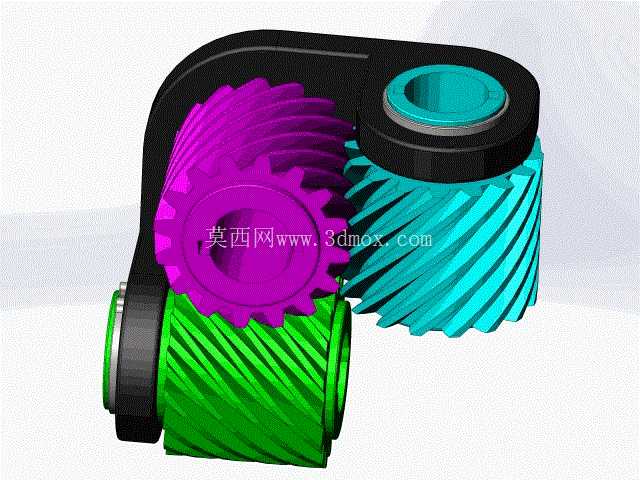

  这套三轴交错轴螺旋齿轮传动结构,核心应用场景覆盖小空间内非平行轴动力换向传递需求,常见于小型精密设备的动力布局调整环节,比如便携动力工具、小型自动化执行模组、精密仪器进给机构这类对安装空间有严格限制、同时需要完成轴线空间交错动力传递的设备端。区别于常规平行轴直齿轮、斜齿轮仅能完成同平面平行轴的动力传输,也不同于锥齿轮仅能完成相交轴的换向,这套螺旋齿轮组可实现空间中三根轴线呈交错排布状态下的连续动力传递,能在极小的安装腔体内完成动力输入方向的两次变向,同时保持传动过程的平稳性。

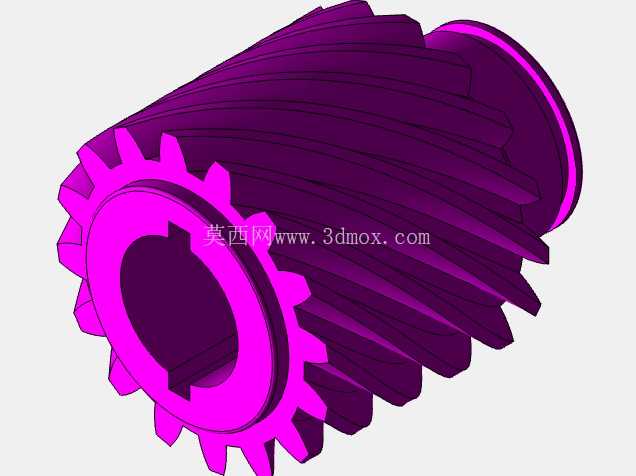

  从实际功能特性来看,该齿轮组采用螺旋齿形设计,啮合过程中轮齿是逐步进入啮合、逐步退出啮合的,不会出现直齿轮传动那种瞬间全齿啮合撞击的问题,传动噪音更低,承载能力也比同模数的直齿轮组更高,适合中低转速、需要平稳输出的传动场景。设计过程中首先要匹配三根轴的空间位置关系,确定每对啮合齿轮的螺旋角参数,保证交错轴啮合时的齿面接触印痕处于齿面中部,避免出现偏载导致的齿面异常磨损;其次要考虑齿轮与支撑壳体的安装间隙,轮齿端部和壳体内壁要预留足够的运转间隙,防止运转过程中轮齿和壳体发生剐蹭,同时支撑轴承的安装位要和齿轮轴段保持同轴度,避免轴系运转出现卡滞。

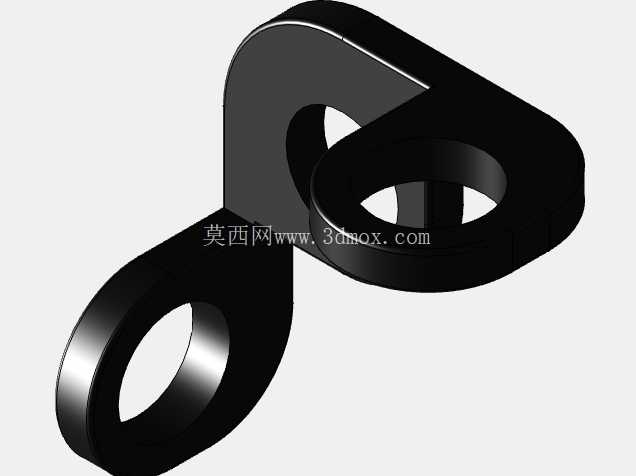

  从安装边界来看,整套齿轮组的外部支撑壳体为一体式折弯成型结构,三个齿轮的安装轴孔分别对应三根交错排布的轴系,输入轴端预留了标准的轴连接接口,可直接对接动力源输出轴,输出端的两个轴位可分别对接不同的执行部件,实现单动力输入下的双路交错轴输出。齿形设计上采用了等模数等齿高的螺旋齿参数,啮合侧隙控制在合理范围,既可以补偿加工装配带来的误差,也能避免侧隙过大导致的传动回程误差过大,满足精密传动场景下的精度要求。轮齿的齿向参数经过匹配计算,每对啮合齿轮的螺旋角方向相反,保证啮合时齿面能够完全贴合,传动过程中不会出现轴向力过大导致的轴承负载异常问题,支撑端选用的深沟球轴承可同时承受径向力和适度的轴向力,匹配螺旋齿轮传动产生的轴向负载需求。

  实际装配过程中,需要先将齿轮压装到对应轴段,保证齿轮和轴的同轴度,再将轴系连带轴承装入壳体的对应轴孔,最后安装端盖完成轴向定位,装配完成后需要手动盘动输入轴,检查整套机构的运转顺畅度,确认没有卡滞、异响、齿面干涉问题后才可投入使用。这套结构的优势在于可以在非常紧凑的空间内完成三轴交错动力传递,不需要额外增加换向传动部件,大幅缩小了整个传动单元的体积,适合对设备整体尺寸有严格限制的应用场景,同时螺旋齿的啮合特性让整套机构的运转平稳性优于直齿轮换向结构,日常维护只需要定期在齿面涂抹润滑脂即可,不需要复杂的维护操作,使用寿命更长。在进行三维建模过程中,需要重点关注螺旋齿的齿面生成逻辑,保证齿形参数的准确性,否则会出现装配后啮合干涉、无法正常运转的问题,同时壳体的安装孔位要和轴系位置严格对应,公差控制在合理范围内,避免装配时出现轴系错位导致的运转卡滞。
