轻型直身护手礼仪佩剑三维结构设计

　　本次建模的直身护手佩剑，最初的设计需求来自影视道具制作与工艺藏品复刻领域，在实际应用场景中，这类带弧形护手的直身刀剑既可以作为影视拍摄的实体道具，满足近距离特写镜头对结构细节的展示要求，也可作为金属工艺铸造的原型参考，用于制作缩小比例的收藏摆件，部分文创周边开发中也会用到该类结构的简化版本做衍生设计。从结构功能上拆分来看，整刀分为刃身、护手、握柄、柄首四个核心部分，刃身采用平直单刃设计，刃尖做斜切收窄处理，区别于传统劈砍类刀具的宽刃结构，这种窄长直刃的设计更偏向礼仪展示属性，刃身厚度从靠近护手位置的4mm向刃尖方向均匀递减至1.5mm，既保证了整刃的结构刚性，避免在展示或搬运过程中出现弯折变形，也控制了整体重量，整刀总长度控制在760mm左右，其中刃身长度占比约72%，握柄长度为125mm，适配成年人单手握持的尺寸边界，握持时虎口位置刚好贴合护手的弧形弯折处，不会出现硌手的问题。

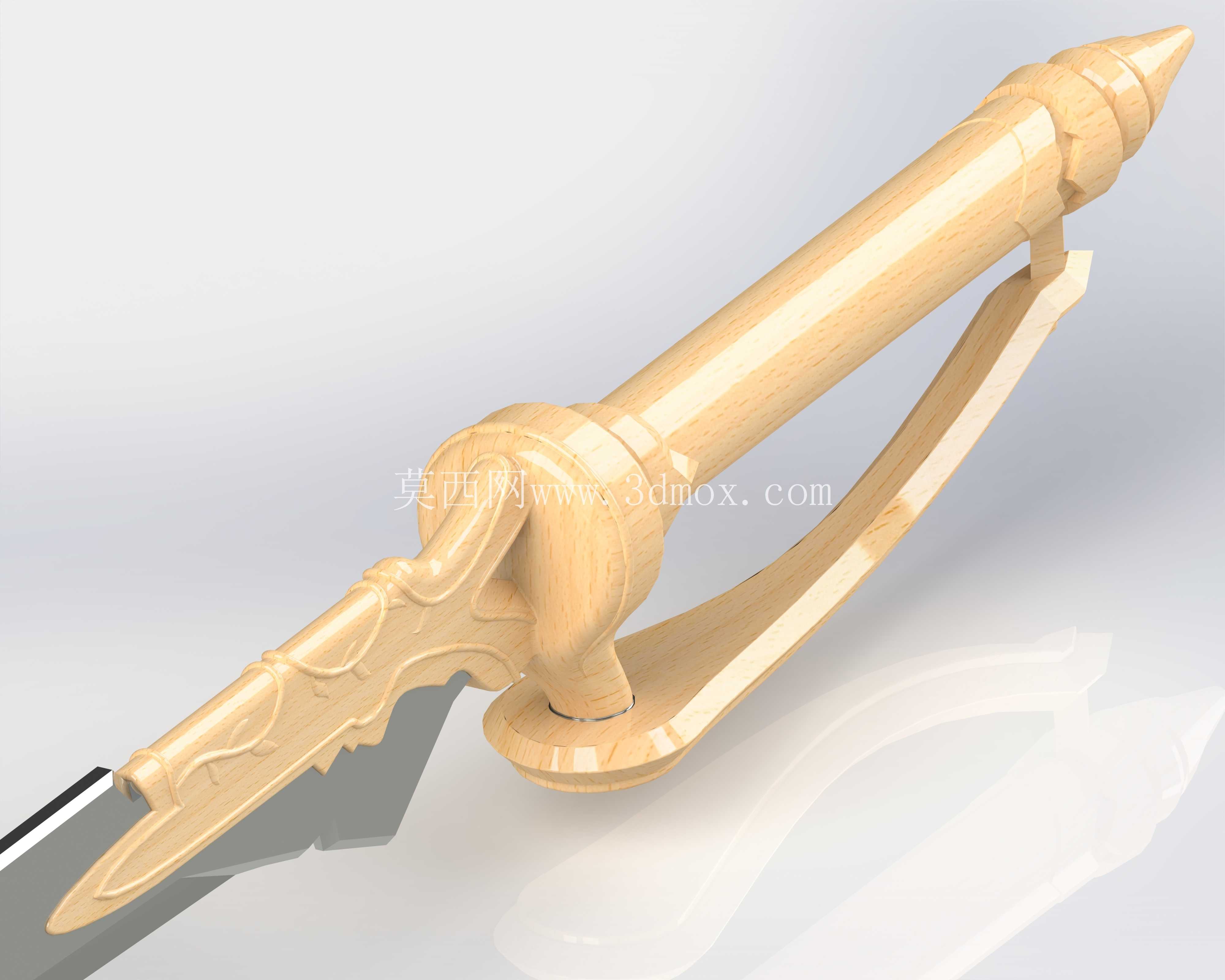

　　护手部分采用一体化的弧形护圈结构，从握柄前端向刃背方向延伸出半包围的护挡，区别于传统十字护手的突出结构，这种弧形护圈在做礼仪动作时不会勾挂衣物，同时护圈与握柄的衔接处做了R3的圆角过渡，在铸造脱模时可以避免应力集中导致的铸件开裂问题。握柄采用仿骨质的米黄色质感设计，柄身做了细微的防滑纹理处理，纹理深度控制在0.2mm，既不会因为纹理过深积灰，也能提升握持时的摩擦力，柄首位置做了红色的端盖结构，端盖与握柄采用过盈配合连接，装配时预留0.1mm的过盈量，不需要额外粘接即可实现固定，同时端盖突出握柄端面2mm，能在放置时避免柄尾直接摩擦接触面造成磨损。在建模思路上，首先确定整刀的中心基准轴线，刃身部分采用拉伸加拔模的方式构建基础实体，刃口位置做0.1mm的倒角处理，还原真实刀具的开刃视觉效果，同时避免模型在3D打印或铸造过程中出现刃口过薄导致的破损。护手部分采用扫掠命令生成基础曲面，之后加厚为2.5mm的实体结构，护圈与刃身衔接的位置做了仿龙形的装饰性凸起，凸起高度为3mm，在不影响整体结构强度的前提下提升了外观的精致度，该装饰结构与护手为一体化建模，在铸造时可以一次成型，不需要后续焊接拼接，减少了后期打磨的工作量。

　　从安装边界来看，整刀如果搭配展示刀鞘，刀鞘的内槽尺寸需要比刃身宽度大0.5mm，内槽深度比刃身厚度大0.3mm，保证刃身可以顺畅插入同时不会出现晃动，刀鞘挂耳的安装位置需要对应护手后方20mm处，保证悬挂时整刀的重心在挂耳位置下方15mm，不会出现前倾或后翻的问题。在结构验证阶段，需要重点检查护手与刃身的衔接位置的壁厚均匀性，避免出现局部壁厚过薄导致的铸造充型不足，握柄内部如果采用金属芯加强结构，芯体直径需要控制在8mm以内，外部包裹的仿骨质层厚度不小于3mm，保证握持时的手感不会过硬。

　　另外针对不同的应用场景，模型可以做对应的参数调整，比如作为影视道具使用时，可以将刃身材质替换为软质聚氨酯，此时刃身的壁厚可以适当增加至6mm，提升道具的抗冲击性能，避免拍摄过程中弯折损坏；如果作为金属铸造藏品使用，则需要在柄首位置预留0.8mm的排气孔，保证铸造过程中柄身内部的气体可以顺利排出，避免出现铸件气孔缺陷。整刀的重心位置设计在护手前方35mm处，这个位置的重心分布既保证了持握时的平衡感，也不会因为重心过于靠前导致长时间持握出现手腕疲劳，适合礼仪场合长时间持握展示的需求。在细节处理上，刃身表面做了细微的拉丝纹理建模，纹理方向与刃身长度方向一致，还原真实金属刃具的表面处理效果，护手与握柄的衔接位置做了0.5mm的台阶定位，装配时可以快速对齐位置，减少装配调整的时间。
