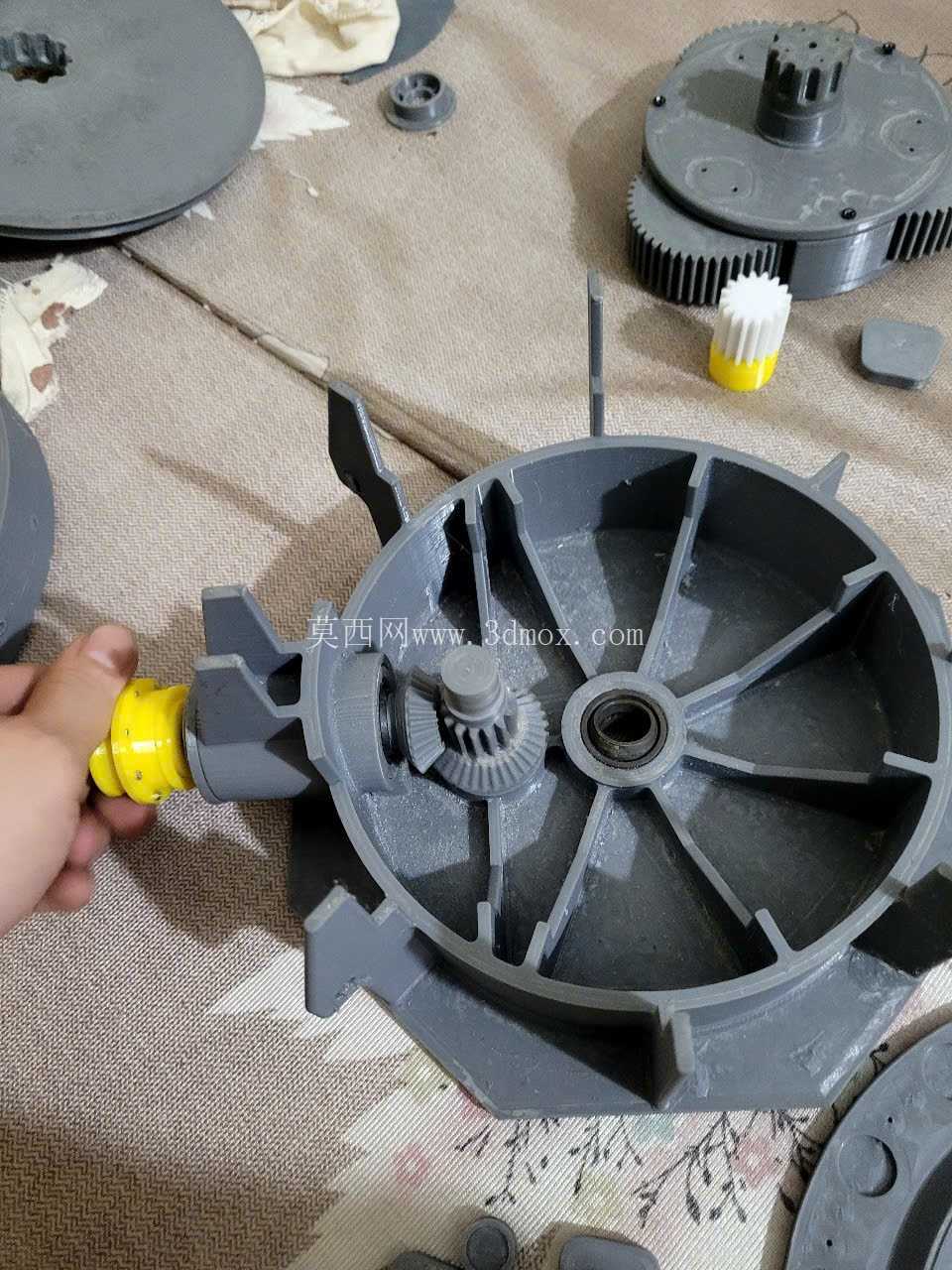

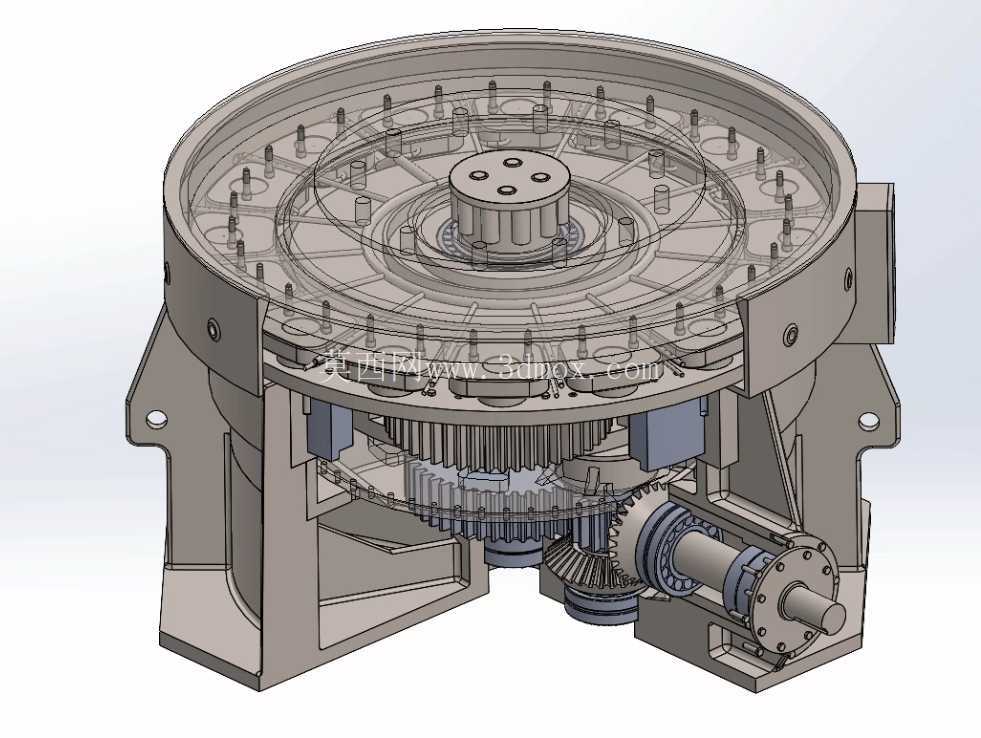

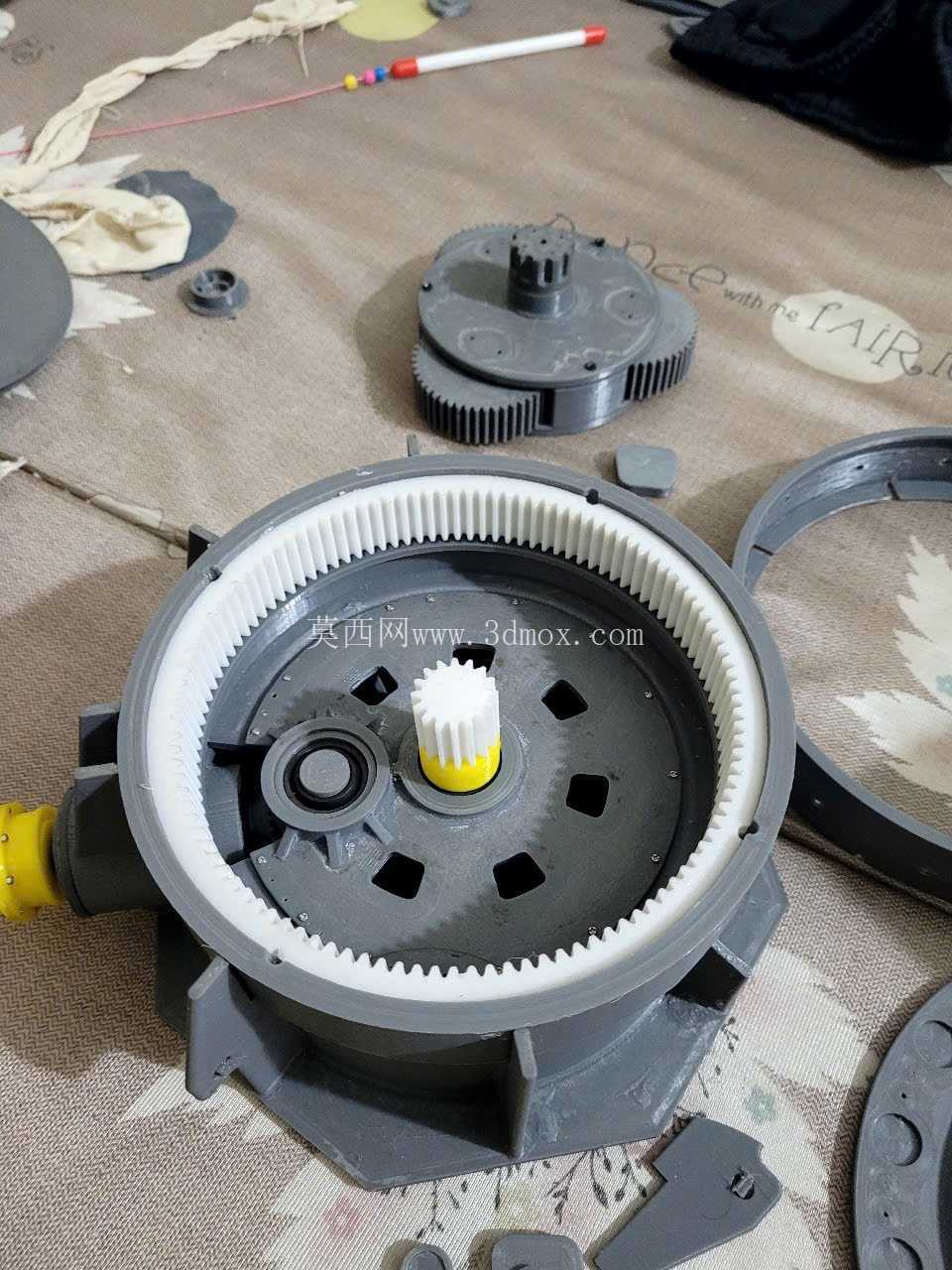

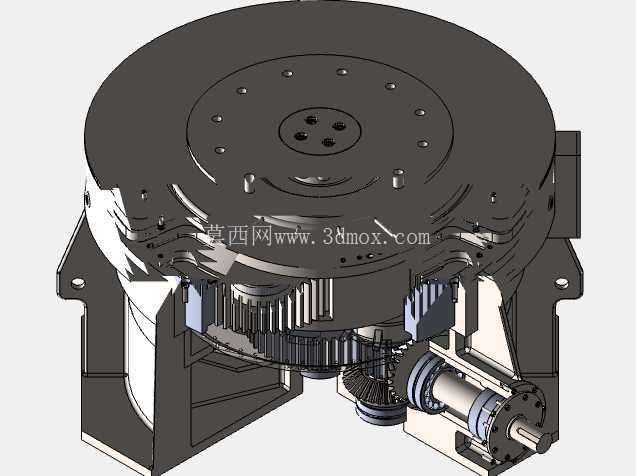

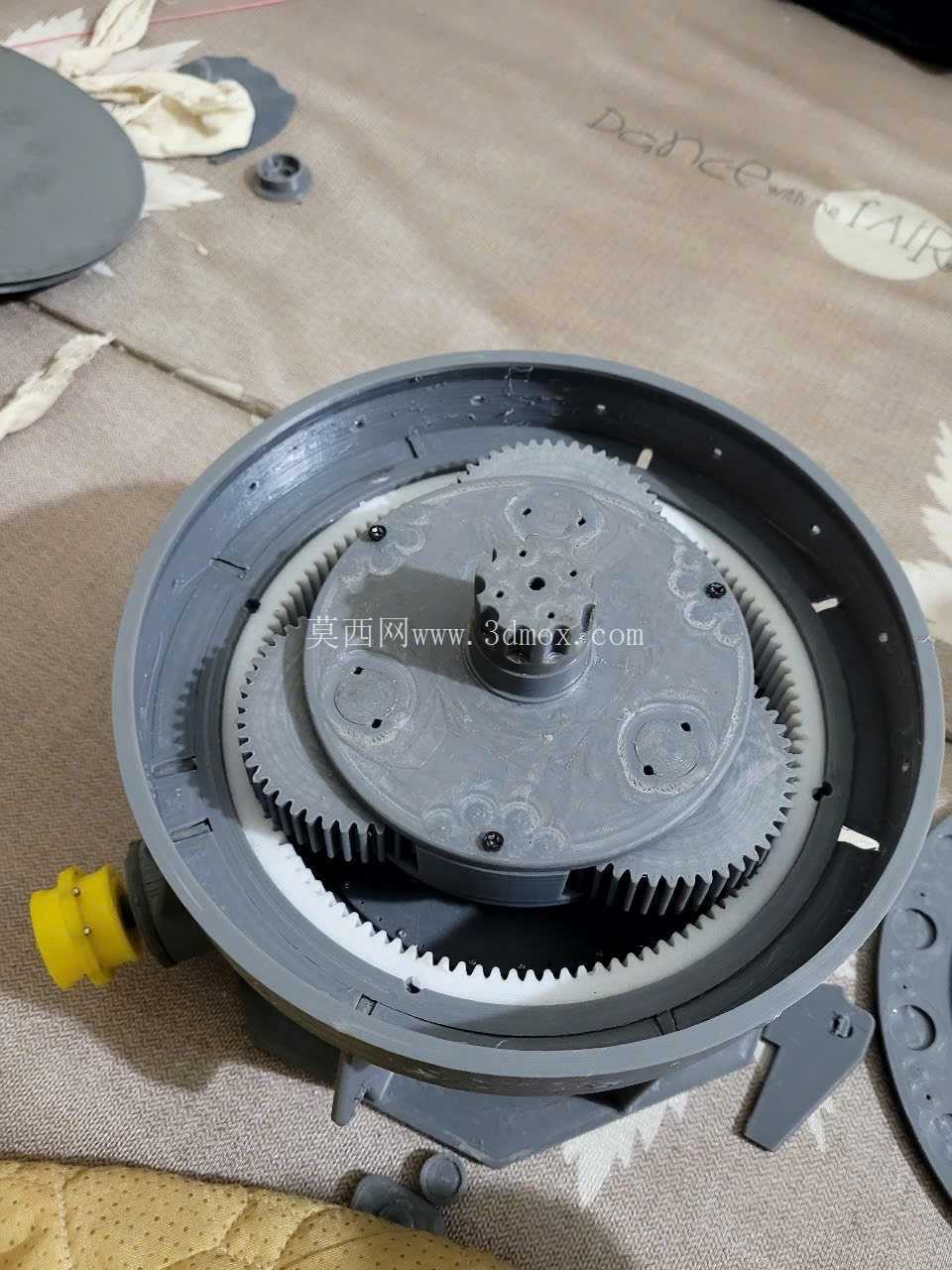

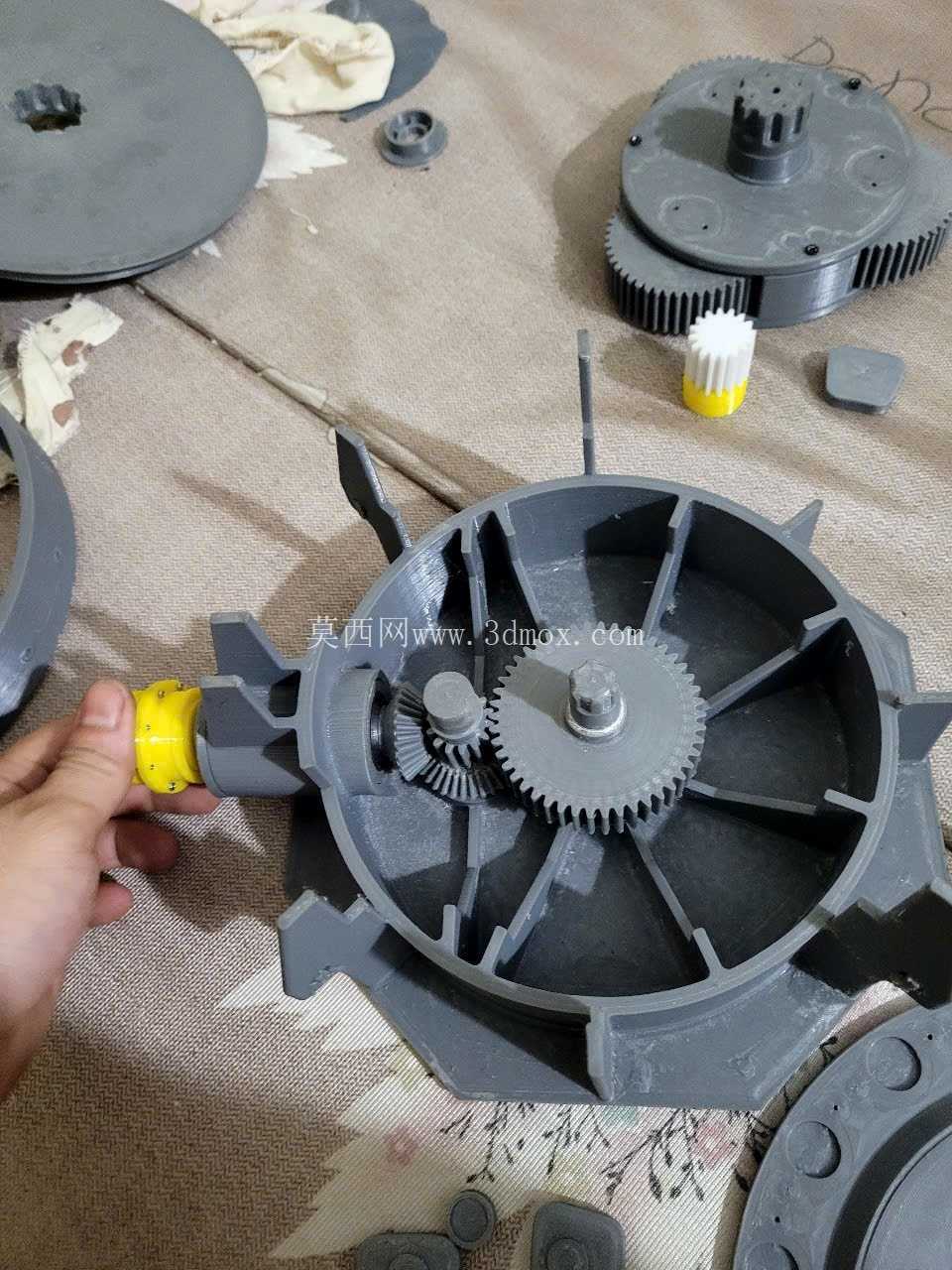

这套减速结构主要配套冶金轧制生产线的HRM型轧机使用,安装在轧机机架的动力输入侧,承担电机高转速输入到轧辊低转速大扭矩输出的动力转换职能,是轧机主传动链路里的核心承载部件。从结构布局来看,整体采用立式法兰安装形式,上端大直径法兰面直接对接轧机底部的安装基座,圆周方向均布的螺栓孔可保证大扭矩传递下的连接刚性,避免轧制冲击载荷下出现连接松动。内部传动采用多级复合轮系设计,输入端为锥齿轮组,可将水平方向输入的电机动力转向为垂直方向传递,后续衔接多级圆柱直齿轮与行星轮组,通过合理的齿数比匹配实现大减速比输出,同时将输入转速降低至轧辊工作所需的转速区间,输出端的法兰轴直接连接轧辊的动力输入侧,可直接传递轧制过程所需的大扭矩。

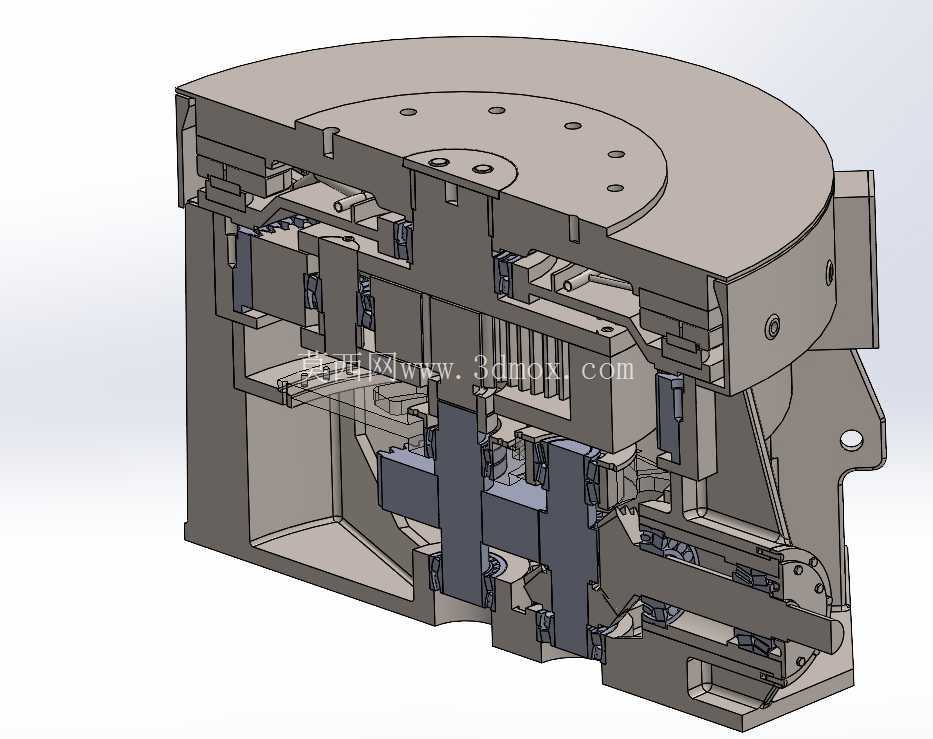

设计过程中充分考虑了冶金车间的重载、冲击工况,箱体采用分体式拼接结构,既方便内部齿轮、轴承的装配与后期检修,也能通过加强筋的合理布置提升箱体整体刚性,在齿轮啮合区域对应的箱体内壁预留了润滑油道的安装位置,可实现传动部件的强制润滑,避免长时间重载运行下的齿轮点蚀、轴承烧损问题。安装边界方面,整体结构的径向尺寸完全匹配现有HRM系列轧机的安装空间,输出轴的同轴度公差控制在0.02mm以内,可保证与轧辊连接后的传动平稳性,降低运行过程中的振动与噪音。输入端的轴伸尺寸适配标准冶金系列电机的连接法兰,无需额外制作过渡连接盘即可完成对接,减少现场安装的调整工作量。
箱体下部预留的油位观察、放油接口位置符合冶金设备的日常维护习惯,操作人员无需拆解设备即可完成润滑油更换、油位检查等常规维护操作。内部齿轮的参数设计经过载荷校核,可承受轧制过程中出现的瞬时冲击载荷,轮系的啮合间隙经过合理调整,既保证传动效率,也能抵消一部分轧制振动带来的传动冲击,延长齿轮与轴承的使用寿命。整个传动结构的重心与安装法兰的中心重合,立式安装状态下不会出现偏载问题,可降低连接螺栓的交变载荷,提升设备长期运行的可靠性。
