复古流线型敞篷玩具赛车结构设计

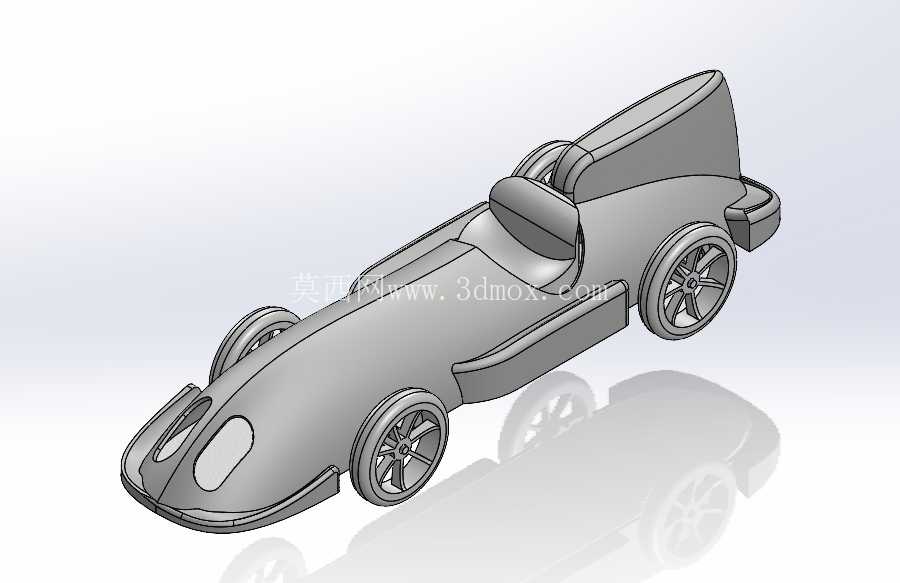

这款流线型玩具赛车的三维结构设计，核心服务于玩具铸造生产环节的模具开发需求，适配小规模玩具量产的开模验证场景，可直接作为压铸模具设计的核心参考原型，帮助模具工程师快速完成型腔、抽芯结构的初步排布，减少前期原型测绘的反复调整成本。从实际使用场景来看，该模型对应的实体玩具主要面向低龄儿童的把玩需求，同时也可作为复古赛车主题的桌面摆件，适配文创周边、玩具收藏类的衍生开发需求，结构设计上充分考虑了玩具类产品的安全特性，所有外露棱边均做了大圆角过渡处理，不存在尖锐凸起结构，避免儿童把玩过程中出现划伤风险。

设计思路上优先匹配铸造工艺的成型特性，整车采用一体化的主体壳体结构，减少不必要的分体拼接位，从根源上降低压铸生产时的合模错位风险，同时也能减少后续装配工序的零件数量，压铸件出模后仅需完成车轮的压装即可完成成品组装，大幅提升生产环节的装配效率。车身侧面的内凹装饰槽采用等宽设计，槽深控制在2mm以内，拔模斜度统一设置为1.5度，既保证了压铸时铝液或者锌液的填充流畅性，避免出现缺料、冷隔缺陷，也能简化模具的抽芯结构，不需要额外设计复杂的侧向抽芯滑块，降低模具的加工成本与后期维护难度。

外形尺寸方面，整车长度控制在120mm区间，宽度45mm，高度38mm，完全适配常规玩具压铸机的模架安装边界，对应的模具型腔尺寸可控制在180mm*120mm范围内，不需要选用大规格模架，适配多数中小型玩具铸造厂的现有设备参数，不需要额外调整设备安装位。车轮部分采用独立的分体式结构设计，轮辐做了简化的等厚辐条造型，既还原了复古赛车的轮毂视觉特征，也保证了压铸件的结构强度，轮轴安装位设计为贯穿式光孔，孔径2mm，适配常规玩具通用的金属轮轴，安装时仅需将轮轴穿入车身预留的轴孔，压入两侧车轮即可完成装配，轴孔与车身主体一体铸造成型，不需要后续二次钻孔加工，进一步压缩生产工序。

车头部分的椭圆形装饰灯位采用下沉式浅槽设计，没有做镂空处理，既保留了复古赛车的前脸识别特征，也避免了镂空结构带来的模具加工复杂度，同时防止儿童把玩时手指卡入镂空位的安全隐患。车尾的尾翼结构与车身主体做了一体化连接，连接处做了R3的圆角过渡，避免压铸时出现应力集中导致的成型后开裂问题，尾翼的厚度均匀控制在2.5mm，与车身壳体的壁厚保持一致，保证压铸件冷却过程中收缩均匀，不会出现局部缩孔、表面凹陷的外观缺陷。车身座舱部分的座椅造型做了简化的曲面凸起，没有做复杂的分件设计，曲面过渡均采用G1连续，保证模具加工时普通数控铣床即可完成型腔曲面加工，不需要使用五轴加工设备，降低模具的加工成本。

从安装边界来看，整车底部设计为平面结构，没有突出的安装柱或者加强筋，压铸出模后可直接放置在平面上完成后续的飞边打磨、表面喷涂工序，不需要设计专用的定位工装，适配小型加工厂的简易生产流程。轮轴安装位的同轴度公差控制在0.1mm以内，保证车轮安装后转动顺畅，不会出现卡滞、偏摆的问题，满足玩具产品的基本使用功能。整个结构设计没有多余的装饰性特征，所有曲面、凹槽、凸起结构均同时兼顾视觉还原效果与铸造工艺的成型要求，不存在无法直接出模的倒扣结构，模具设计时仅需设计前后两个主分型面即可完成整体型腔的拆分，不需要额外的复合抽芯结构，对于首次接触玩具压铸模设计的工程师来说，可直接参考该结构完成模流分析、浇口位置排布，浇口优先设置在车头底部位置，填充时铝液可顺着车身长度方向平稳填充整个型腔，减少卷气、夹渣的缺陷概率，适配常规冷室压铸机的压射参数设置。
