美国队长盾牌标识立体造型结构设计

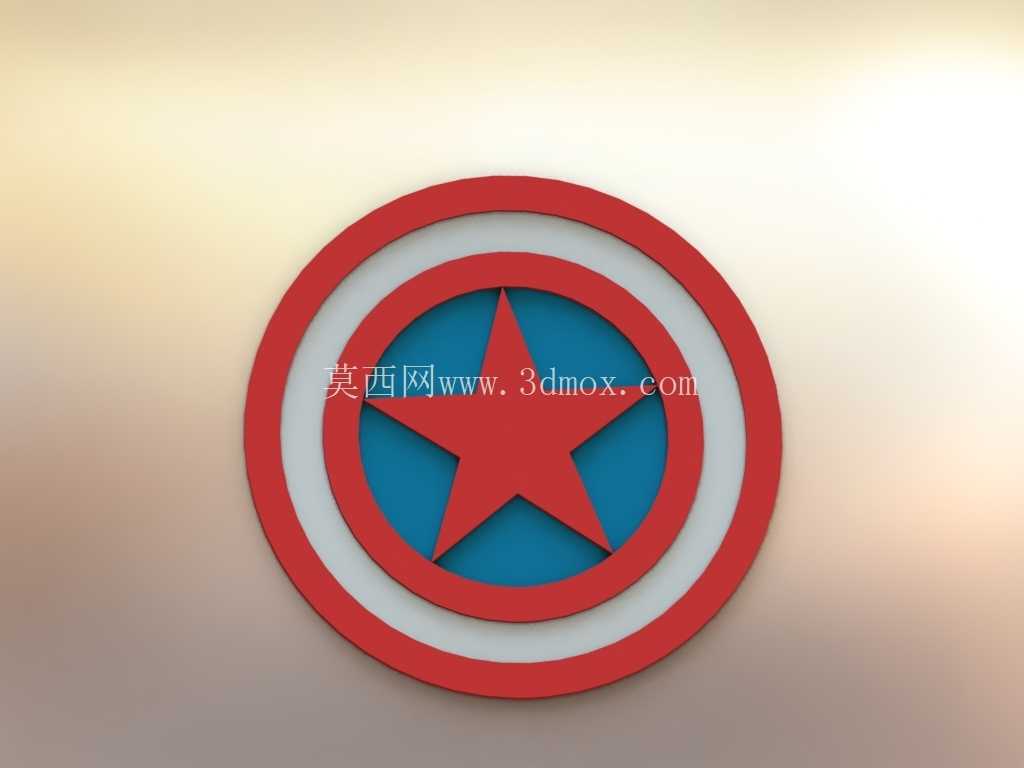

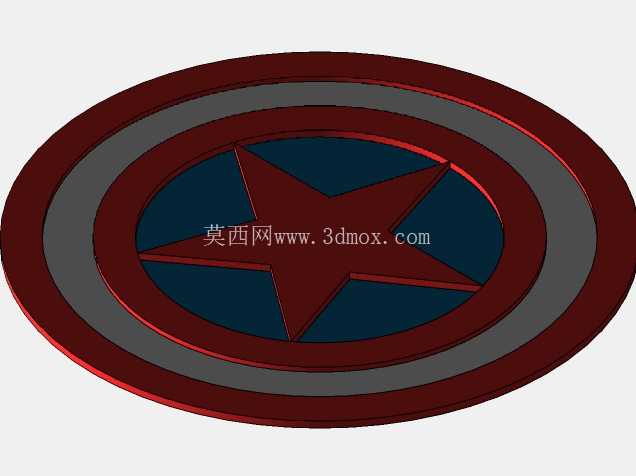

　　该立体标识造型采用经典同心圆嵌套结构设计，核心区域为正五角星凸起造型，由内向外依次排布蓝色内圈、银色中环、红色外圈三层环形结构，各层之间设置均匀的台阶差，既保证视觉层次分明，也为铸造脱模提供合理的拔模斜度基础。从实际应用场景来看，这类造型可直接用于影视周边文创产品的金属铸造生产，也可作为主题展馆的装饰标识构件、潮玩手办的主体结构参考，适配砂型铸造、压力铸造等多种铸造工艺的成型要求。设计过程中优先考虑了铸造工艺的成型可行性，所有转角位置均设置了R0.8-R2mm的工艺圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷；各环形结构的壁厚保持均匀，差值控制在1.5mm以内，防止铸件冷却过程中因收缩不均产生变形。五角星的五个尖角位置做了微小的圆弧过渡处理，既保留了标识本身的锐利视觉效果，也避免尖角位置在铸造充型时出现浇不足的问题，同时减少后续打磨工序的工作量。从安装边界来看，该造型背部预留了平整的安装基准面，可根据实际使用需求加工沉头孔、螺纹孔或者粘接定位槽，适配墙面挂载、桌面摆件底座连接、道具装配等多种安装场景；整体外轮廓为正圆形，径向尺寸公差可根据铸造精度等级控制在CT6-CT8级范围，满足不同批量生产的精度要求。

　　结构设计上，各层环形的凸起高度经过反复校核，既保证正面观察时的层次立体感，也不会因凸起过高导致铸造时出现砂型垮塌、金属液充型卷气的问题；五角星的凸起高度与中环、外圈的高度差控制在3mm以内，视觉上形成错落的光影效果，同时降低模具加工的难度。针对铸造过程中的排气需求，在造型的背面非外观面位置设计了均匀分布的排气槽预留位，合模时可对应设置排气塞，避免铸件表面产生气孔缺陷；分型面选择在造型背部的基准平面位置，最大程度减少外观面的分型线残留，降低后续表面处理的工作量。

　　表面处理适配性上，该造型的各层分区边界清晰，蓝色、银色、红色区域之间有明确的台阶分界，可直接在分界位置做遮蔽处理，适配喷漆、电泳、阳极氧化等多种表面上色工艺，不需要额外制作遮蔽治具即可获得整齐的色彩分界效果。从结构强度角度考虑，整体造型背部可根据尺寸大小设置加强筋结构，加强筋厚度控制为外壁厚度的0.7倍，既提升整体结构的抗变形能力，也不会在铸件表面产生缩痕；对于大尺寸的展馆用标识构件，还可在背部空腔位置设计预埋安装螺母的结构，进一步提升安装连接的可靠性。

　　设计过程中还充分考虑了后续机加工的工艺性，所有需要后续机加工的安装面都预留了0.3-0.5mm的加工余量，基准面与造型中心的同轴度公差控制在0.1mm以内，保证后续加工时的定位精度；外圆的加工余量均匀分布，减少机加工时的走刀时间，提升生产效率。对于小尺寸的文创摆件类应用，该造型可直接通过精密铸造工艺一次成型，不需要额外的机加工工序，仅做简单的打磨抛光即可进入表面上色环节，大幅缩短生产流程；对于大尺寸的装饰构件，可将造型拆分为多个环形组件分别铸造后拼接，拆分位置选择在各层环形的分界台阶处，拼接后接缝被台阶结构遮挡，不影响外观完整性。
