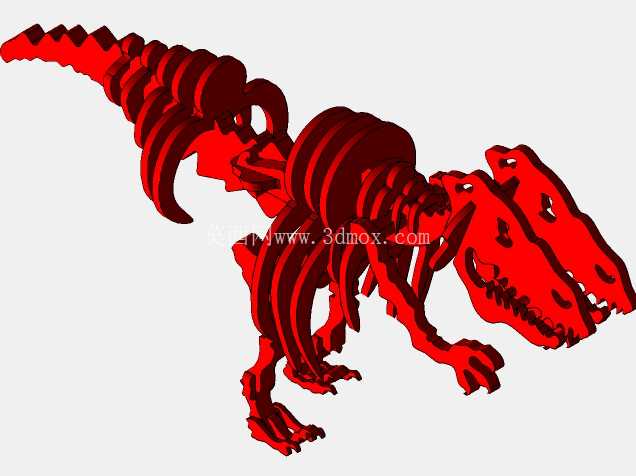

霸王龙骨架切片式拼装结构造型

　　从结构设计思路来看，整个骨架没有采用传统的整骨仿真建模逻辑，而是沿着恐龙躯体的纵向延伸方向做等厚切片处理，每一片切片的轮廓都对应对应位置骨骼的横截面形态，相邻切片之间依靠轮廓的对位关系实现自定位，不需要额外设计定位销或者卡扣结构，这种设计最大的优势是极大降低了加工门槛，不管是做铸造的木模加工，还是做板材切割加工，都不需要复杂的多轴联动加工工序，普通的三轴铣床甚至激光切割机就能完成所有零件的加工，加工过程中不需要反复调整工件装夹角度，单件加工的装夹次数仅为一次，能大幅降低加工过程中的装夹误差累积。这套仿生恐龙骨架结构，在实际工程应用中可覆盖多个场景，最直接的用途是作为铸造工艺的教学示教件，帮助刚接触铸造分型、浇道设计的从业者理解异形空腔结构的分型逻辑，也可作为文创类金属摆件的铸造母模，通过失蜡法或者砂型铸造产出锌合金、铜质的工艺摆件，部分文创潮玩的拼装产品线也可直接基于该结构做适配改造，拆分出的单片结构可直接作为激光切割的加工路径，加工亚克力、密度板等板材后完成插接拼装，不需要额外做结构修正。

　　从功能特性来看，整个骨架完整还原了霸王龙的骨骼结构比例，包含完整的头骨、颈椎、躯干椎、尾椎、四肢骨骼结构，头骨位置保留了齿列的轮廓细节，下颌与头骨之间预留了活动间隙，可实现小角度的开合动作，四肢的关节位置通过切片的对位堆叠形成可动的铰接间隙，不需要额外加装铰接轴就能实现四肢的小幅摆动，尾椎部分的切片沿着尾部延伸方向逐渐收窄，整体重心落在后肢与躯干的连接位置，摆放时不需要额外的支撑结构就能实现稳定站立，不会出现前倾或者侧翻的问题。

　　从外形尺寸与安装边界来看，整个骨架的躯体长度方向的最大尺寸可根据加工板材的厚度做等比例缩放，常规教学使用的场景下，整体长度控制在400mm左右时，单片切片的厚度取3mm，整体高度约为180mm，宽度方向的最大尺寸出现在骨盆位置，约为120mm，摆放时只需要预留直径200mm的平整支撑面即可，不需要额外的固定结构；如果是作为大型展示装置使用，可将单片切片厚度放大至20mm，整体长度放大至2m，此时需要在骨盆位置的内部空腔加装配重块，抵消头部与尾部的重量差，保证站立稳定性。

　　在铸造场景下使用该结构时，可直接将堆叠好的切片结构作为母模，翻制砂型的时候，切片之间的缝隙可直接作为排气通道，不需要额外设计排气孔，能有效避免铸造过程中出现的气孔、浇不足的缺陷，浇道可直接设置在尾椎最末端的位置，金属液沿着尾椎向躯干、头骨、四肢方向填充，填充过程中的流道顺着切片的堆叠方向延伸，不会出现金属液紊流的问题，能大幅提升铸件的成品率。如果是作为拼装教具使用，每一片切片都可做编号标记，拼装过程中不需要复杂的说明书，按照编号顺序依次插接即可，拼装完成后的整体结构强度可满足日常拿取、展示的需求，不会出现散架的问题，切片边缘做了R0.5的倒角处理，拿取过程中不会划伤手部，适合作为中小学科创课程的教学用具，帮助学生理解古生物结构与机械拼接的基础逻辑。
