多孔周期性金属晶格轻量化结构设计

项目分类:铸造模 发布时间:2026-05-26 ID:1158049
  • 多孔周期性金属晶格轻量化结构设计

  这类周期性多孔晶格结构,最早是从航空航天领域的轻量化需求切入落地的,早年飞行器承力构件要兼顾减重与力学性能,传统铣削、铸造的实体结构冗余质量占比过高,而规则排布的晶格单元能在保留足够承载路径的前提下,把非受力区域的材料尽可能剔除,现在这类结构已经逐步下沉到轨道交通、新能源汽车、高端医疗植入物的设计场景里。从实际用途来看,这类晶格结构并非只做减重填充,在不同工况下可以通过调整单元构型适配不同功能:做承载构件内芯时,能通过单元杆径的梯度变化实现应力均匀传递,避免局部应力集中导致的结构失效;做缓冲吸能部件时,单元受压过程中的逐层溃缩可以把冲击能量均匀耗散,比实体结构的吸能效率高出40%以上;在换热场景下,连续贯通的孔隙能大幅提升流体接触面积,配合金属基材的导热特性,可以做成紧凑式换热芯体,比传统翅片结构的换热效率更优。

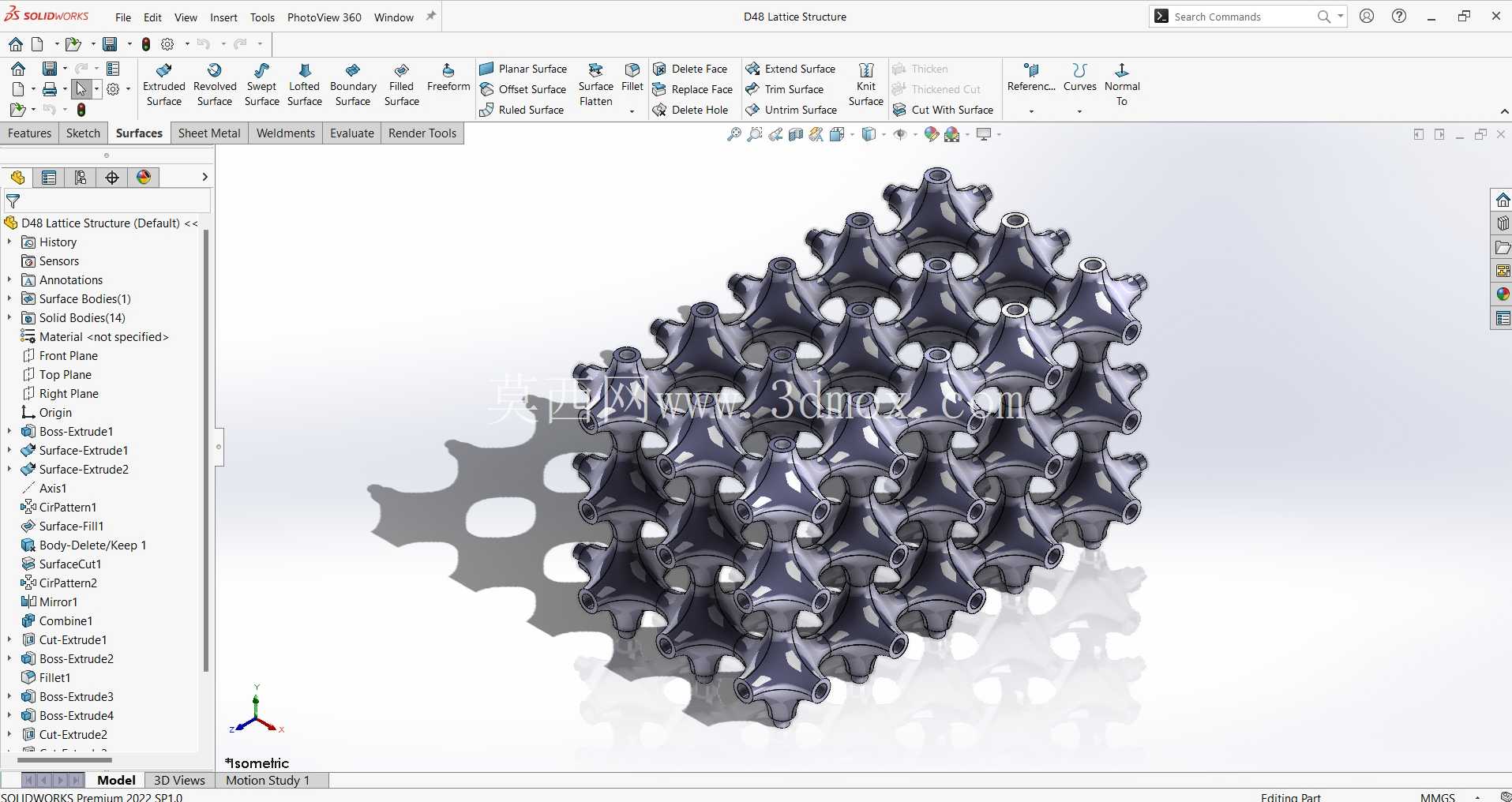

  从功能特性上看,这个晶格采用的是三向对称的单元构型,每个单元节点都有六组杆系沿空间正交方向延伸,整体排布形成面心立方的阵列逻辑,这种构型的优势是各向力学性能偏差小,不会出现某一方向承载能力骤降的问题,单元之间的连接节点做了圆弧过渡处理,避免直角位置的应力集中,在交变载荷工况下能有效降低疲劳裂纹萌生的概率。设计思路上,这类结构不能直接用实体建模方式逐个单元拼接,首先要确定单胞的基础构型,根据目标工况的载荷边界计算单胞的相对密度,也就是杆径与单元尺寸的比值,再通过阵列逻辑生成整体结构,之后还要结合实际安装边界做边缘区域的单元裁剪,把和安装面接触的位置做实体化过渡,避免晶格杆系直接和安装平面连接导致的接触应力过大。

  外形尺寸与安装边界层面,这类晶格结构的外轮廓可以根据实际安装空间做适配调整,单胞尺寸通常根据制造工艺能力设定,采用精密铸造工艺时单胞最小尺寸可以控制在5mm左右,杆径最小可以做到0.8mm,安装配合面需要预留至少2mm厚度的实体层,用来做安装孔、配合面的机加工基准,避免孔隙结构导致加工时刀具震颤、配合面密封失效的问题。实际工程应用中还要考虑铸造工艺的可行性,每个晶格单元的孔隙要保证金属液充型时的流道顺畅,避免出现冷隔、浇不足的缺陷,杆系的拔模斜度要结合铸造方向做统一调整,节点位置的圆角要匹配铸造工艺的最小圆角要求,防止尖角位置出现粘砂、缩松的问题。

  另外这类结构做力学仿真时不能直接用整体实体网格划分,要采用梁单元或者均质化等效的方式减少计算量,先通过单胞仿真获取等效力学参数,再代入整体模型做工况校核,之后再对局部高应力区域的杆径做针对性调整,平衡整体重量与承载能力。在医疗植入物场景下,这类晶格的孔隙尺寸还要控制在适合骨组织长入的范围,通常孔隙直径在300-800μm区间,配合钛合金材质的铸造工艺,可以实现植入物与人体骨组织的整合,降低植入物的应力遮挡效应。在新能源汽车的电池包结构里,这类晶格结构可以集成在电池包的下壳体内部,同时实现结构承载、碰撞缓冲、散热流道的多重功能,减少额外零件的装配环节,提升整体结构的集成度。设计过程中还要注意不同位置的单元梯度变化,靠近安装点、载荷输入点的位置要适当提升单胞相对密度,增加杆径尺寸,远离载荷路径的区域可以降低相对密度,最大化减重效果,整体结构的外轮廓要和周边零件的安装边界做干涉检查,预留足够的装配间隙,尤其是和运动部件相邻的位置,要避免晶格杆系在受力变形后和周边零件发生剐蹭。
