重型加厚不锈钢室内门合页结构设计

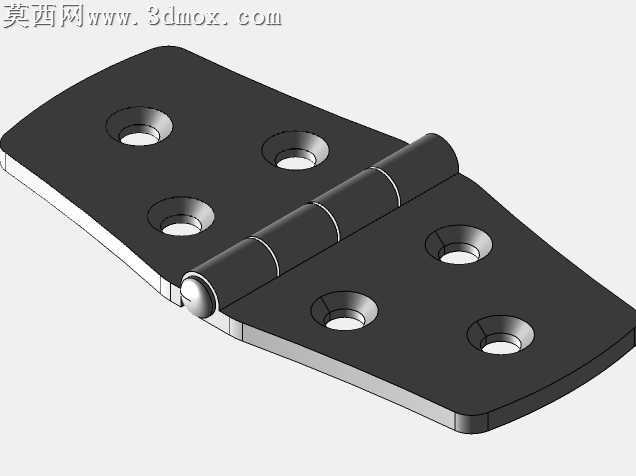

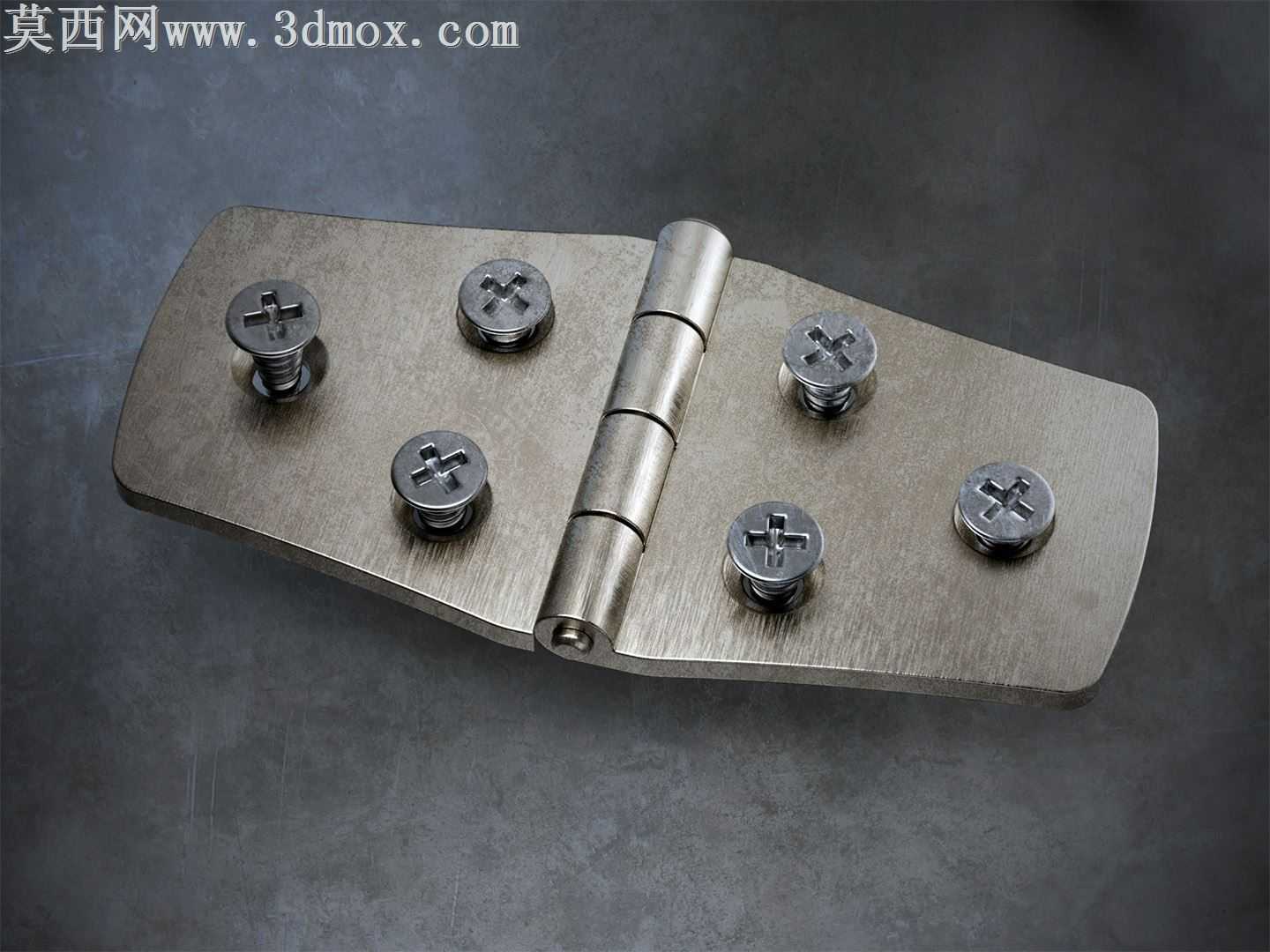

常规薄款合页在实木门、金属防火门这类自重超40kg的门扇上使用时，常出现合页轴套磨损快、页片受剪切力变形、螺丝孔位拉裂木材的问题，这款重型合页的结构设计完全围绕这类现场工况的痛点做了针对性调整。页片边缘做了小弧度倒角处理，没有尖锐直角，既避免安装时划伤施工人员，也不会在门扇开合过程中剐蹭门套侧边的漆面，页片表面做了拉丝纹理处理，不是光滑镜面，日常使用中不容易残留指纹和细小划痕，长期使用也能保持整洁的金属质感。合页的卷边轴套采用三段式等距排布，中间段轴套长度略长于上下两段，开合过程中受力点集中在轴套中段，不会出现页片左右窜动的情况，轴套内部预留了0.02mm的间隙，既可以填充润滑脂降低开合摩擦噪音，也能适配温湿度变化带来的金属微小形变，不会出现低温环境下开合卡涩的问题。页片上的螺丝沉孔做了二次锪平处理，螺丝拧紧后头部完全没入沉孔内，不会突出页片表面，安装时页片可以完全贴合门扇和门套的安装面，不会出现局部悬空导致的受力不均。六颗固定螺丝的排布没有采用常规的对称直线布局，靠近合页转轴一侧的螺丝间距略窄，远离转轴的外侧螺丝间距放宽，这种排布方式可以抵消门扇自重带来的杠杆拉力，避免长期使用后外侧螺丝被拉扯松动，螺丝选用的是带防滑齿的十字槽机丝，拧入木材或金属基材时咬合力更强，不会出现滑牙问题。针对实木门安装时常见的基材涨缩问题，页片上的沉孔直径比螺丝杆部大0.1mm，安装时允许微小的位置调整，不会因为木材季节性涨缩拉扯页片导致变形。合页的开合角度做了限位处理，最大开合角度到175度，不会因为门扇开度过大撞击墙面把手，也能避免合页自身过度翻转导致轴套变形。
