长板H型暗藏式静音合页结构设计

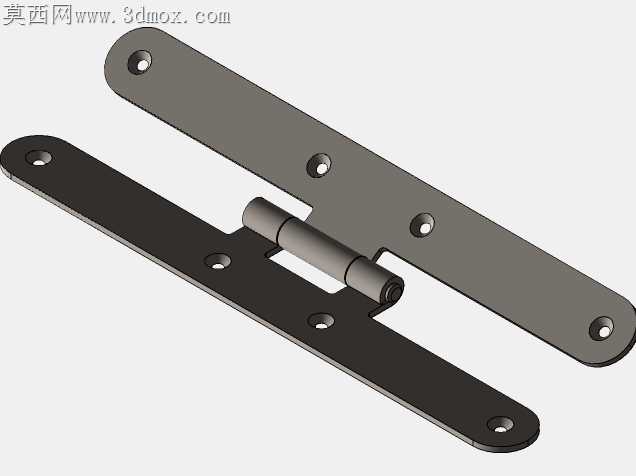

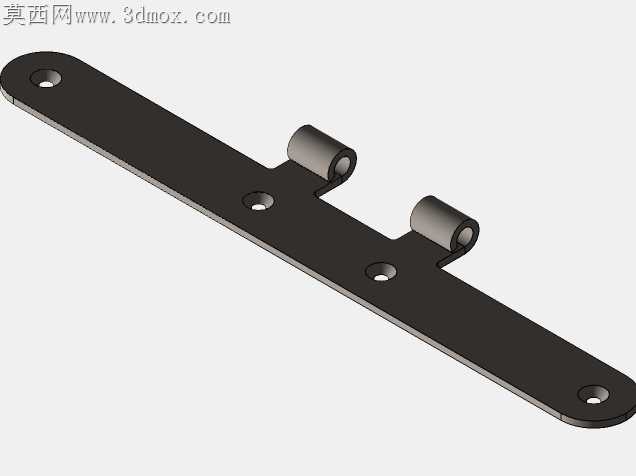

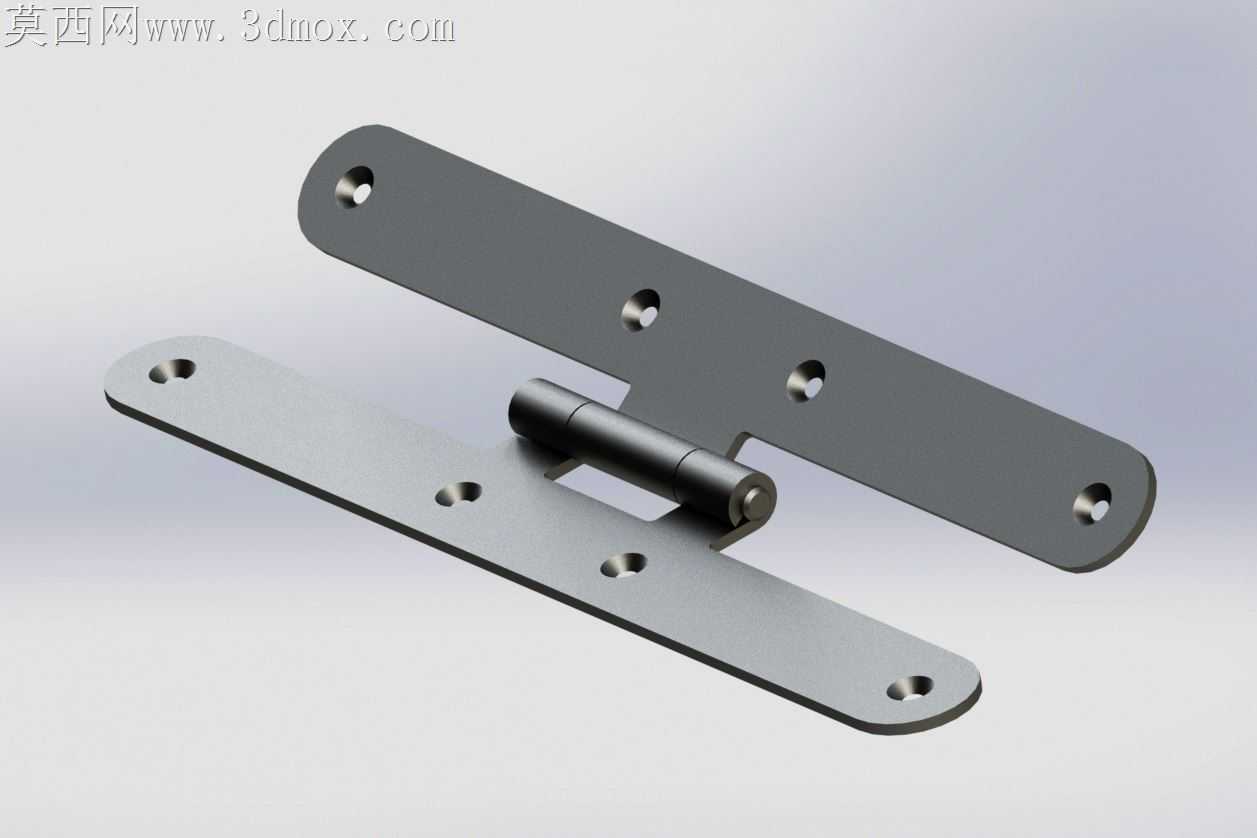

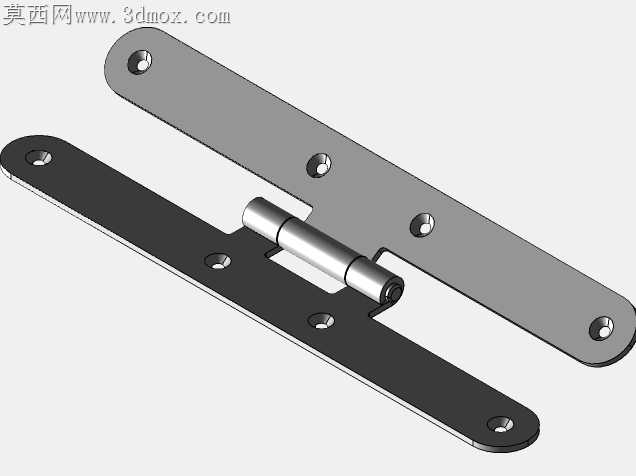

常规外露式合页在柜门、暗门安装场景中，常出现安装后页片突出板面、开合时页片与板材边缘剐蹭、长期承重后销轴窜动松脱的问题，这款长板H型合页的结构设计，完全围绕暗装场景的装配公差适配做了细节调整。两块长条形页片的安装孔位采用非等距排布，靠近销轴端的两个孔位间距更窄，远离销轴的端部孔位做了沉头倒角处理，安装时自攻螺丝拧入后完全没入页片平面，不会出现螺丝头突出刮蹭相邻板材的情况，页片边缘做了0.3mm的小圆角钝化，既避免冲压加工后的锐边割手，也能在合页嵌入板材预留槽时，不会刮花槽位边缘的饰面。中间的销轴组件没有采用常规的通轴穿接结构，而是在两个页片的轴套端做了分段式轴套设计，中间的销轴两端压入轴套后做了铆边封死处理，完全规避了长期开合过程中销轴受径向力窜出脱落的隐患，轴套与销轴之间预留了0.02mm的配合间隙，既保证开合时无卡顿异响，也不会因为间隙过大出现页片晃动、柜门下垂的问题。页片的板面做了微弧面平整度处理，冲压成型后经过校平工序，安装时页片能完全贴合板材表面，不会出现局部翘曲导致的安装缝隙不均，两块页片的开合角度限位做了隐性处理，当页片开合到180度时，两个页片的轴套端面刚好贴合限位，不需要额外加装限位块，也不会出现开合过度导致合页变形的情况。针对不同厚度板材的安装需求，页片厚度做了2.5mm的统一规格，适配市面上绝大多数18mm厚度的柜体板材，预留槽深度只需要2.7mm就能完全将合页嵌入板面，不会出现合页突出影响柜门闭合的问题。表面处理采用哑光喷塑工艺，既保留了金属件的结构强度，也不会出现反光突兀的问题，适配各类原木、烤漆、免漆板材的饰面风格，安装后从外侧完全看不到合页结构，满足隐形门、暗装柜门的外观需求。轴套内部预留了微小的储油间隙，装配时填入少量润滑脂就能保证上万次开合无干涩异响，不需要后期定期加注润滑油维护，降低了使用过程中的维护成本。页片上的每个安装孔都做了轻微的沉台导向，安装时螺丝能自动对准孔位中心，不会出现螺丝偏斜拧入导致页片移位的问题，即使是安装经验不足的施工人员，也能快速完成对位安装，不会因为孔位对位偏差导致合页安装后开合不畅。
