传统怀旧吹球悬浮平衡玩具结构

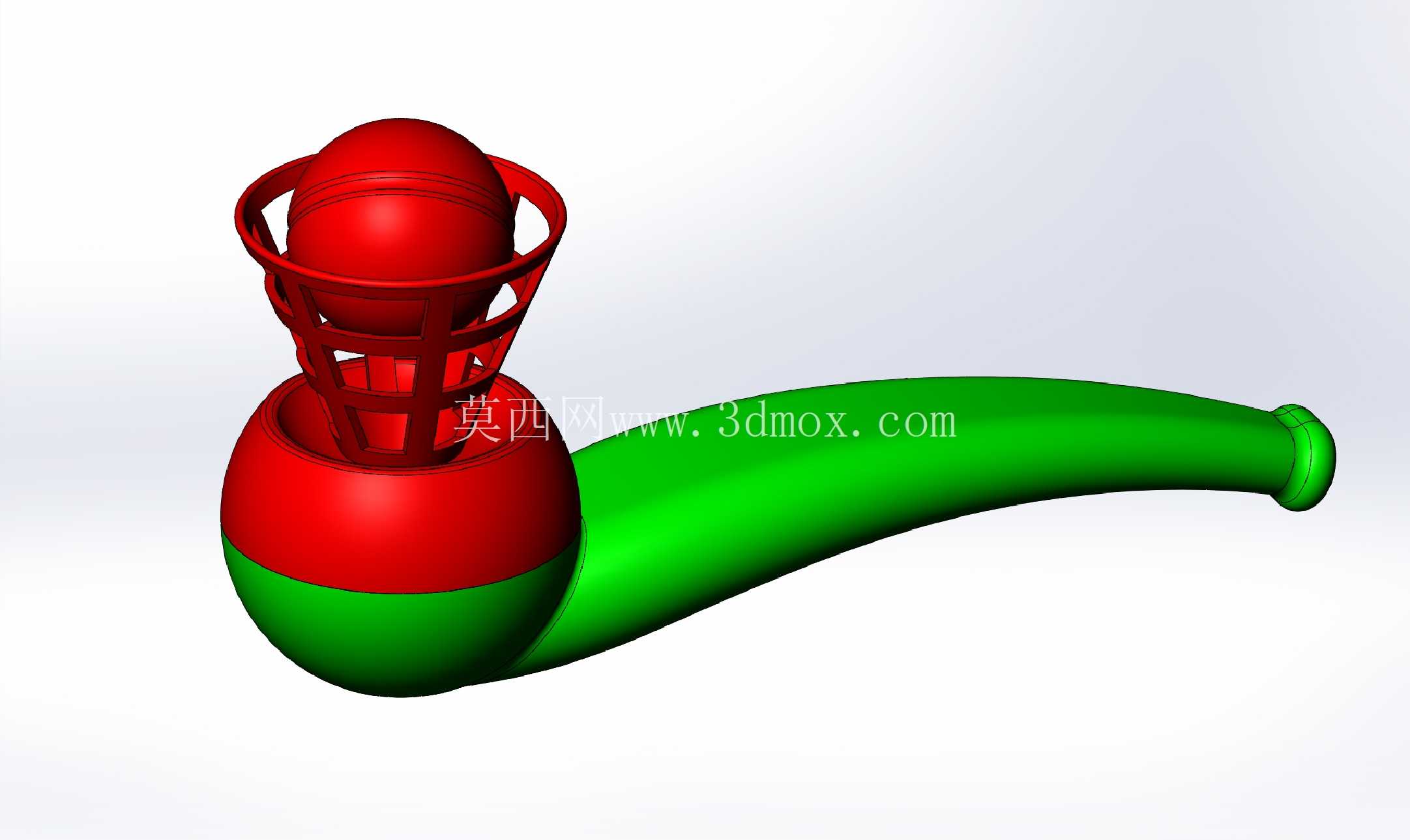

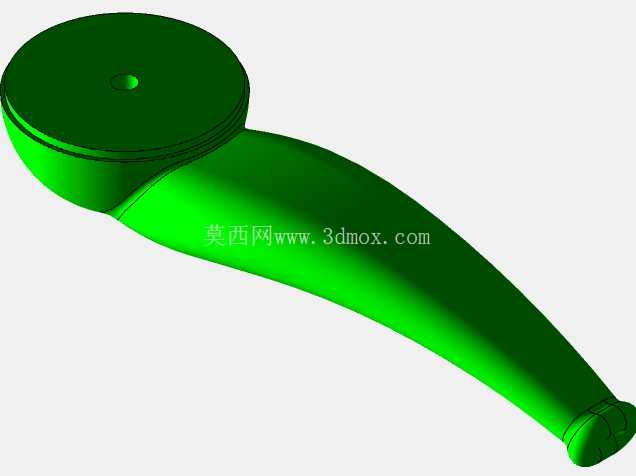

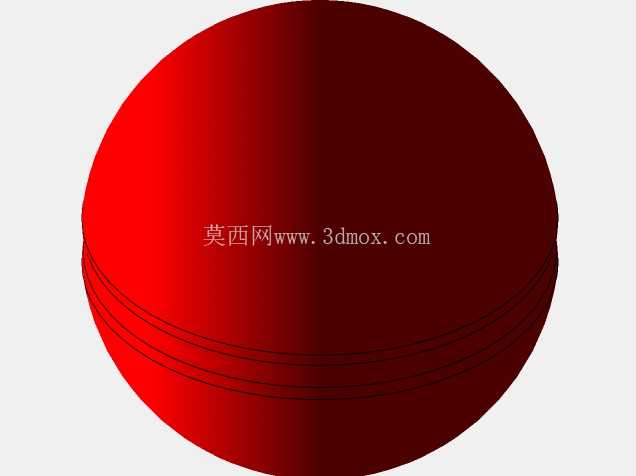

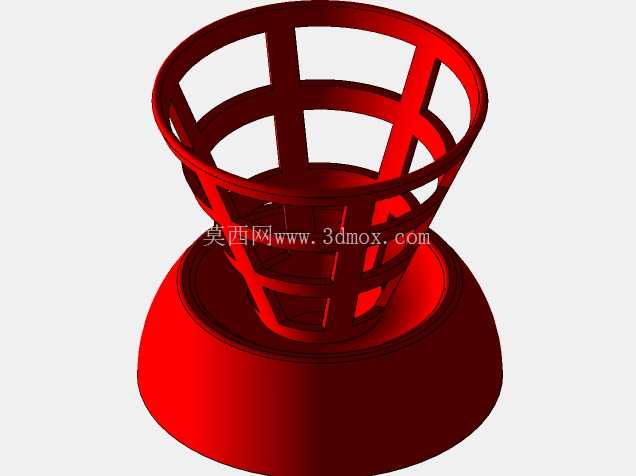

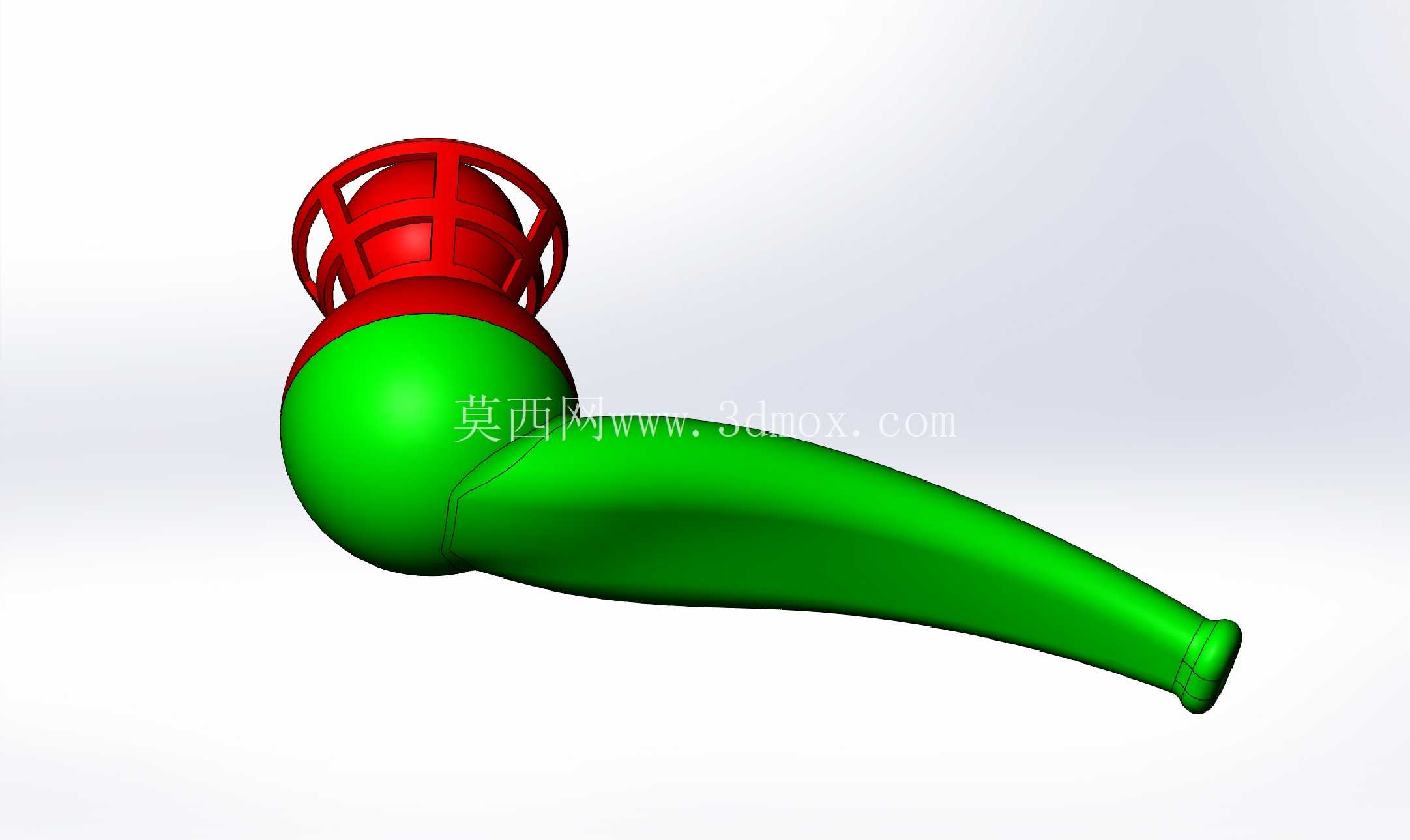

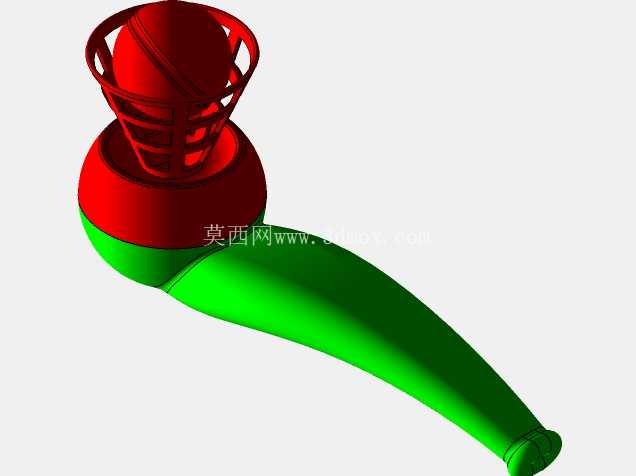

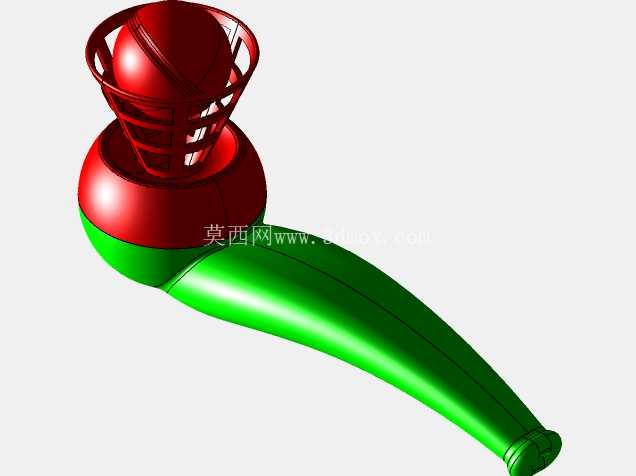

　　这款吹球玩具的结构设计核心围绕气流动力学的伯努利原理展开，整体采用一体化吹管加储球仓加限位笼的组合结构，吹管部分做了符合人体工学的弧形弯曲设计，握持端做了加厚卷边处理，贴合唇部接触的轮廓，避免吹气时出现漏气问题，管体内壁做了光滑过渡处理，没有台阶或锐角，保证气流从吹口进入后可以沿管腔平稳输送到储球仓位置，不会因为内壁结构突变产生紊流影响悬浮效果。储球仓采用上下分色的半球形腔体结构，下半部分腔体和吹管连通，气流进入腔体后会形成均匀的向上托举气流，腔体的内径比配套小球的直径大3mm左右，预留足够的气流流通间隙，避免小球和腔体内壁产生摩擦卡滞。储球仓上方的限位笼采用多根竖向辐条加顶部环形限位圈的结构，辐条的数量设置为6根，均匀分布在腔体上方的圆周上，既可以限制小球的活动范围，避免小球被气流吹飞脱离结构，又不会阻挡气流向外扩散，保证气流可以从辐条间隙顺利流出，形成稳定的气流包裹层托住小球。配套的小球采用标准空心球体结构，表面光滑无毛刺，重量控制在1.2g左右，配合常规吹气力度即可实现稳定悬浮，球体直径和储球仓内径、限位笼的内圈直径做了匹配设计，限位笼内圈直径比小球直径小2mm，即使停止吹气小球也会落在储球仓内不会掉出。

　　从实际使用场景来看，这类结构除了作为儿童怀旧玩具之外，也可以作为中小学物理课的气流原理演示教具，直观展示伯努利原理的实际效果，帮助学生理解流体压强和流速的关系。设计过程中需要重点把控几个关键尺寸的公差，首先是吹管的内径，统一设置为8mm，管壁厚度2mm，保证气流输送过程中的压力损失控制在合理范围内，吹管的弯曲半径设置为60mm，弯曲角度为35度，符合普通人握持吹气时的手臂角度，不需要刻意调整姿势就可以顺畅吹气。储球仓的总高度为35mm，其中下半部分连通腔体的高度为20mm，上半部分和限位笼连接的位置做了1mm的圆角过渡，避免应力集中，在批量注塑生产时可以减少脱模难度，降低废品率。

　　限位笼的辐条宽度为2mm，厚度和吹管壁厚保持一致，顶部限位圈的截面为圆形，直径2mm，没有尖锐棱角，避免儿童使用时被划伤。整个结构的所有外边缘都做了R0.5以上的圆角处理，没有任何锐角或毛刺，符合玩具类产品的安全设计规范。结构的安装边界方面，整个玩具的总长度为120mm，最大宽度为45mm，总高度为65mm，属于小型手持玩具，不需要额外的安装固定结构，直接手持即可使用。在建模过程中需要重点处理几个曲面的衔接位置，吹管和储球仓的连接位置采用G2连续的曲面过渡，避免出现明显的拼接痕迹，同时保证该位置的壁厚均匀，不会出现注塑时的缩痕或填充不足问题。

　　限位笼的辐条和储球仓、顶部限位圈的连接位置都做了加强筋过渡，提升结构的抗摔性能，即使从1米高度掉落也不会出现辐条断裂的问题。气流通道的设计上，吹管和储球仓的连通位置做了喇叭口过渡，从吹管的8mm内径逐渐扩大到储球仓的30mm内径，让气流可以均匀扩散到整个腔体截面，不会出现局部气流过强导致小球倾斜无法稳定悬浮的问题。实际测试中，当吹气的流量在0.2L/s到0.5L/s区间内时，小球可以稳定悬浮在限位笼内部10mm到20mm的高度区间，不会碰到顶部的限位圈，也不会掉回储球仓，适合不同年龄段的使用者操作，儿童的吹气力度刚好落在这个区间内，不需要刻意控制力度就可以轻松实现悬浮效果。整个结构没有额外的活动零件，所有部件为一体化结构，生产时可以采用注塑工艺一次成型，后续只需要做简单的飞边修剪和分色喷涂即可完成组装，生产工艺简单，成本可控，适合大批量生产。
