小型四旋翼航拍飞行器结构设计方案

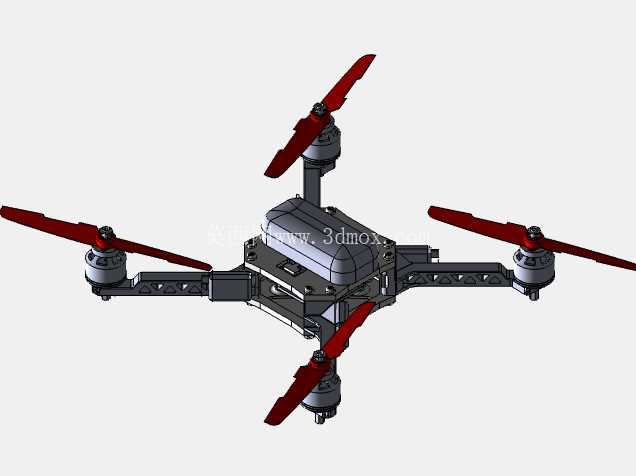

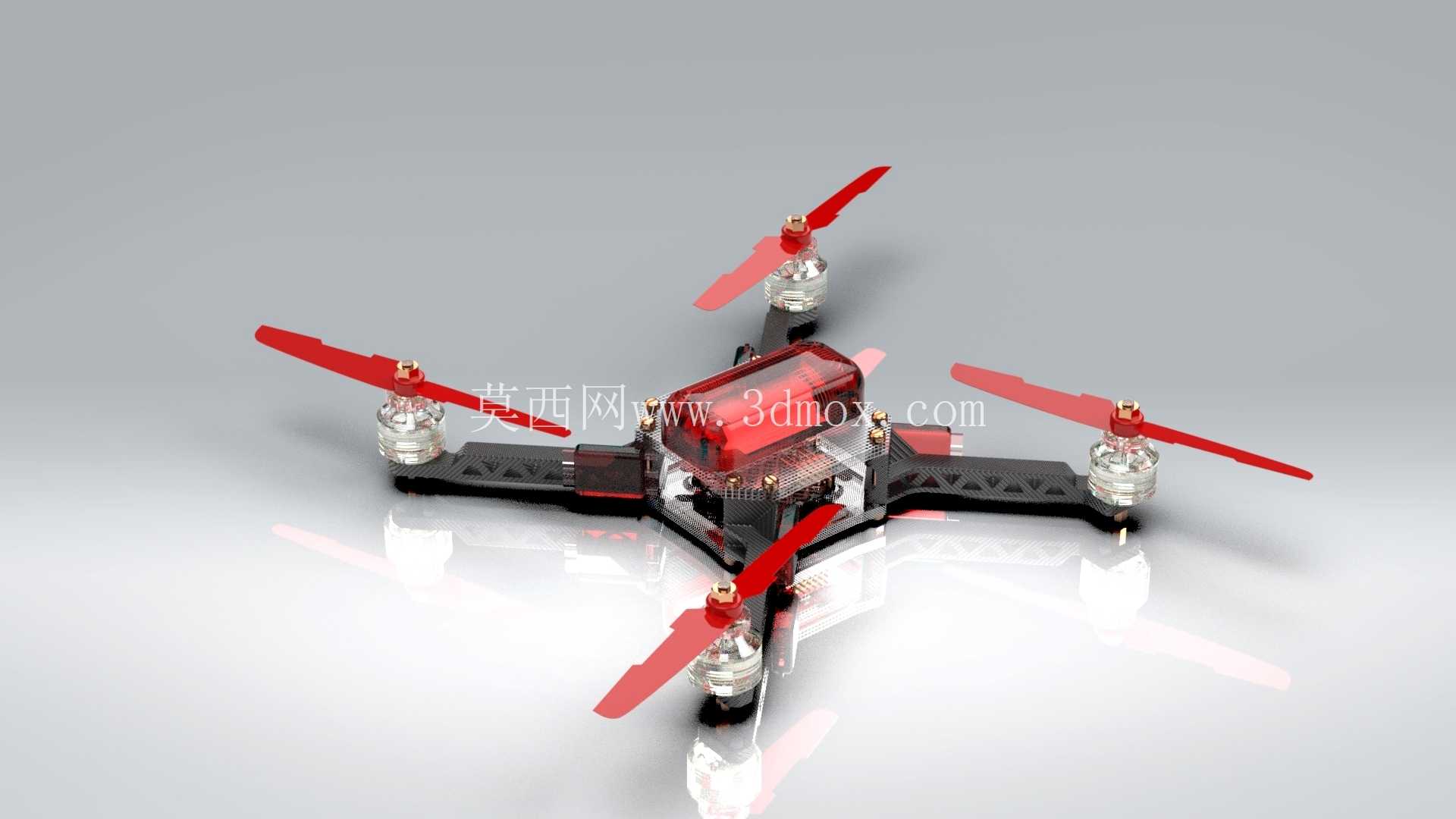

这款小型四旋翼飞行器的结构设计，核心围绕低空近景作业场景的使用需求展开，在日常的户外航拍取景、小型场地测绘辅助、教学实验验证等场景中，这类轻量化旋翼设备的适配性远高于大型工业级无人机。从实际使用逻辑出发，设计时首先平衡了机架自重与负载冗余的关系，机臂采用对称X型布局，四个动力单元分别布置在机臂末端，这种布局的优势在于动力输出的力矩分配均匀，飞控系统调整姿态时的响应延迟更低，不会出现单轴力矩过载的情况。

机臂主体采用镂空结构设计，在保证结构抗弯强度的前提下尽可能削减非受力区域的材料厚度，实际装配时可以看到，机臂与中心舱的连接位置做了加厚凸台处理，凸台处预留了电机走线的穿孔，电源线与信号线可以直接从机臂内部穿入中心舱，避免线材外露在飞行过程中被旋翼剐蹭，也能减少飞行时的风阻干扰。中心舱的上盖做了圆弧过渡处理，没有突兀的直角结构，一方面可以降低飞行时的正面风阻，另一方面也能在轻微碰撞时分散冲击力，避免舱体直接开裂。中心舱内部预留了飞控板、电调、电池的安装位，各个安装位之间设置了分隔筋，既可以强化舱体的结构强度，也能避免不同模块之间的走线互相干扰，电池安装位设计在中心舱的重心位置，更换电池时不会影响整机的重心配平，减少起飞前的调试工作量。

旋翼部分采用快拆式的安装结构，桨叶与电机输出轴的配合位置做了定位卡槽，安装时不需要额外调整桨叶角度，对准卡槽卡紧即可完成固定，日常外出作业更换受损桨叶的效率更高。四个旋翼的旋转方向采用两两对向的设计，相邻旋翼的旋转方向相反，抵消旋翼旋转产生的反扭矩，不需要额外设置尾桨结构就能保证机身姿态稳定，这种设计也让整机的结构更加紧凑，不需要预留尾桨的安装空间，收纳时可以将机臂折叠（若采用折叠机臂版本）或者直接整体放入便携收纳包中。

从安装边界来看，整机的对角电机轴距控制在200mm级别，属于微型四旋翼的尺寸范畴，起飞全重控制在200g以内，不需要额外做空域报备就能在合规的低空区域使用。机臂末端的电机安装座预留了标准的12mm孔距安装位，可以适配市面上主流的微型无刷电机，不需要额外做转接件就能完成动力单元的替换。中心舱底部预留了摄像头安装座，安装座上设置了减震胶圈的固定位，安装微型摄像头时可以通过减震胶圈过滤旋翼转动产生的高频振动，避免拍摄画面出现果冻效应。起落架部分采用轻量化的一体式结构，固定在中心舱的底部，高度刚好可以让底部安装的摄像头不会在降落时接触地面，同时起落架的支脚做了弧形外扩设计，降落时的支撑范围更大，在不太平整的地面降落时也不容易出现侧翻的情况。

设计过程中也充分考虑了日常维护的便捷性，整个机架的连接螺丝全部采用统一规格的微型内六角螺丝，拆卸维护时不需要准备多种规格的扳手，中心舱的上盖采用卡扣加一颗固定螺丝的方式固定，日常调整飞控参数、更换电池时只需要拧下一颗螺丝就能打开舱盖，不需要完全拆解整个机架。机臂与中心舱的连接位置做了应力分散设计，在发生轻微碰撞时，机臂会先发生弹性形变吸收冲击力，不会直接断裂，日常练习飞行时的损耗成本更低。动力线的走线槽内部做了圆角处理，不会因为长期摩擦割破线材的绝缘层，提升长期使用的可靠性。

从实际作业的适配性来看，这款结构的飞行器可以满足单人户外作业的携带需求，整机收纳后体积仅相当于一个普通水杯的大小，可以直接放入背包侧袋，不会占用过多的携带空间。飞行时的噪音控制也因为桨叶的翼型优化得到了提升，在居民区附近作业时不会产生过大的噪音干扰。中心舱的散热孔设置在舱体侧面，斜向下的开孔方向可以避免飞行时雨水直接进入舱内，在小雨天气下也能短时间作业，不会因为少量进水导致电路故障。各个受力连接点的位置都做了加厚处理，在做常规的飞行动作时，机臂的形变量控制在安全范围内，不会因为形变量过大导致桨叶打到机臂结构。
