小型山区航拍四轴飞行器结构设计

这款小型四轴飞行器的设计初衷，是针对山区复杂地形下的航空摄影作业需求，解决传统地面测绘、取景设备难以抵达高落差、植被茂密区域的作业痛点。在山区作业场景中，常规大型航拍设备受起降场地限制、气流扰动影响较大，而这款采用电池供电的小型机型，能够在狭窄的山间空地、甚至坡度较大的临时起降点完成起飞回收，适配山区零散化、碎片化的作业点位需求。

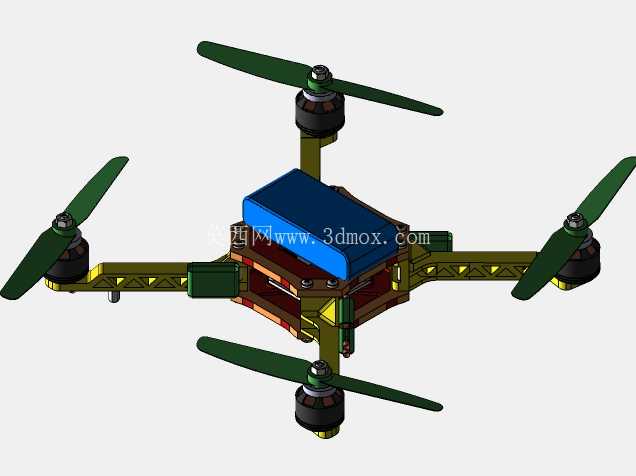

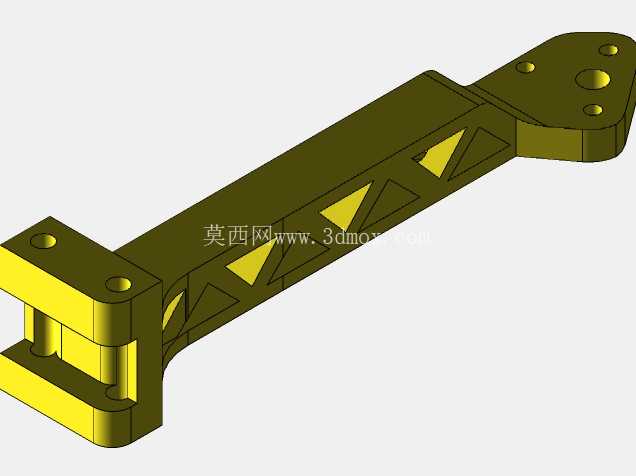

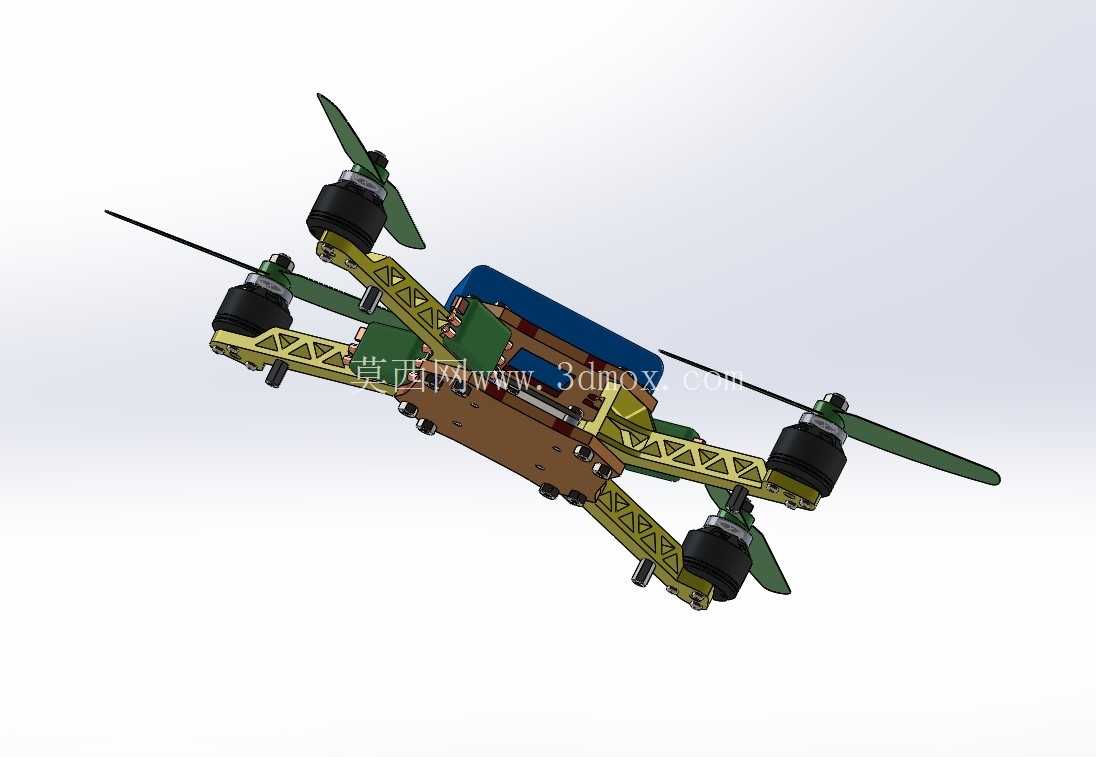

从功能特性来看，整机采用四轴交叉式动力布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，通过差速控制实现飞行姿态的稳定调整，能够应对山区常见的紊流、侧风工况，保证航拍过程中镜头的稳定性。机臂采用镂空桁架式结构设计，在保证结构强度的前提下尽可能降低整机自重，提升续航表现，同时镂空结构能够减少飞行过程中的风阻，降低乱流对机臂的冲击载荷。机身中部的核心舱段采用分层布置设计，上层预留电池安装位，适配常规高倍率锂聚合物电池的安装尺寸，下层预留飞控、图传模块、航拍云台的安装空间，各模块之间设置有隔离安装柱，避免动力系统的振动传递到航拍设备端，影响成像质量。

设计过程中，首先考虑的是山区作业的抗损性能，机臂与机身主体采用快拆式连接结构，当发生意外碰撞时，机臂可通过预设的断裂吸能结构保护核心舱段的电子元件，降低作业故障后的维修成本。旋翼采用快拆式桨夹设计，无需额外工具即可完成桨叶的更换，适配山区野外作业时的快速维护需求。起落架采用轻量化的柱状支脚设计，布置在机身下方四个点位，支脚高度预留了足够的云台安装空间，避免起降过程中镜头触碰地面，同时支脚采用弹性材料制作，能够吸收降落时的冲击载荷，保护机身内部的精密电子元件。

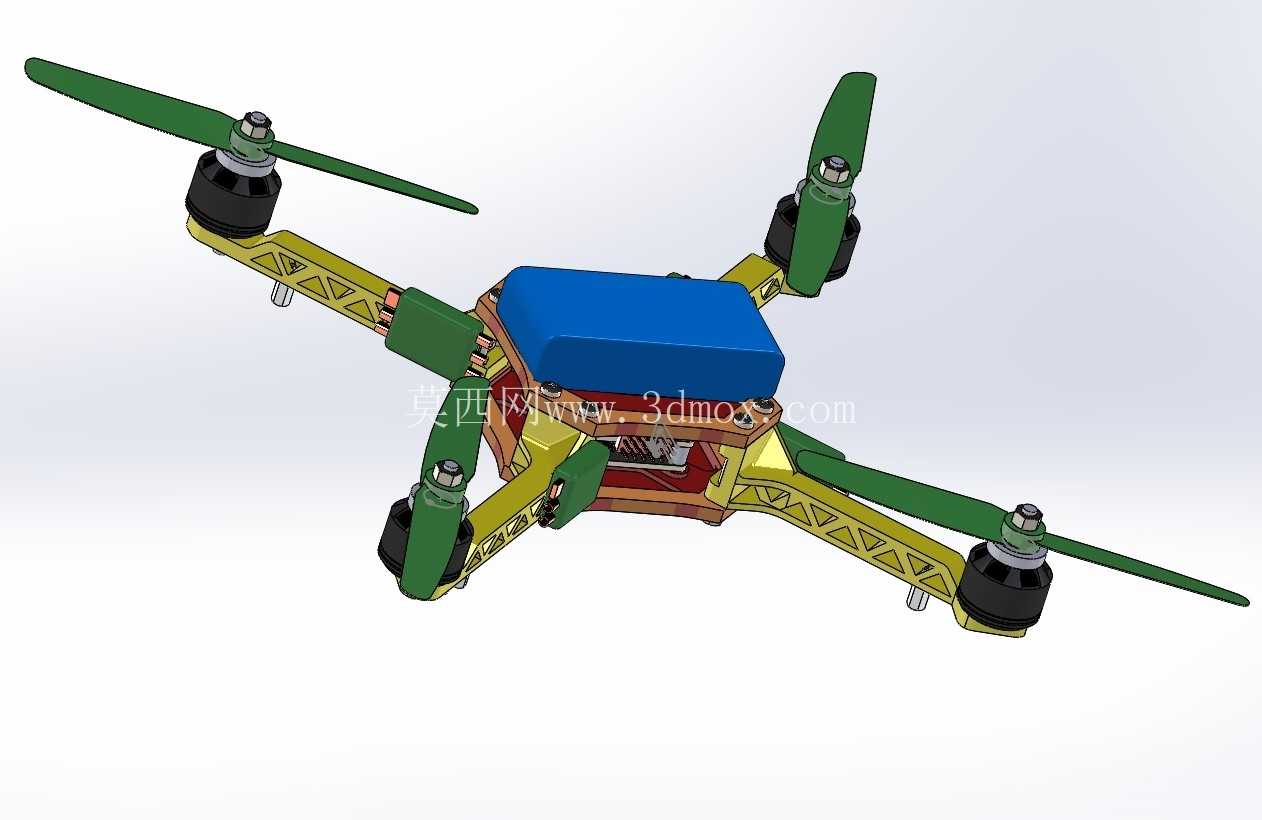

从安装边界尺寸来看，整机对角旋翼轴距控制在小型航拍设备的常规区间，折叠（若采用折叠机臂）或整装状态下能够放入常规户外作业背包，单人即可携带完成长距离山区徒步转场。机臂末端的电机安装位适配常用的小型无刷电机，安装孔位符合行业通用安装标准，可根据作业载重需求灵活更换不同拉力的动力电机。电池舱的尺寸设计预留了不同容量电池的适配空间，可根据作业航程需求选择不同容量的电池组，无需修改机身结构即可完成适配。机身顶部的蓝色上盖采用卡扣式连接，无需螺丝即可快速打开，方便作业前的电池更换、设备调试操作，卡扣结构具备足够的锁紧力，避免飞行过程中上盖意外脱落。

在实际作业用途上，这款飞行器除了常规的山区航空摄影取景外，还可搭载轻量化的测绘模块，完成山区地形的初步测绘、地质灾害点的巡查作业，依托较小的机身尺寸，能够在峡谷、林间等狭窄空间内稳定飞行，获取大型飞行器无法采集到的视角数据。整机的重心设计严格控制在机身几何中心位置，电池安装位位于重心正上方，更换不同重量的电池时，对整机重心的偏移影响极小，无需重新调整飞控参数即可快速起飞作业。机臂上的走线采用内嵌式设计，所有动力线、信号线都布置在机臂的镂空槽内，通过卡扣固定，避免飞行过程中线材外露产生风阻，同时也防止树枝等障碍物勾挂线材导致飞行故障。

考虑到山区低温环境对电池性能的影响，电池舱周边预留了保温层的安装间隙，可在低温作业时加装保温泡棉，维持电池的工作温度，保证低温环境下的续航表现。机身底部预留了通用的云台安装孔位，适配市面上主流的轻量化航拍云台，可根据作业需求更换不同焦距的摄像设备，无需重新设计机身底部结构。整机的所有结构件都可通过常规的加工方式制作，机臂、机身主体结构可采用碳纤维板材或高强度工程塑料加工，降低整机的制作成本，同时也方便作业人员自行加工替换损坏的结构零件，无需依赖原厂配件供应，适配偏远山区作业时的自主维护需求。

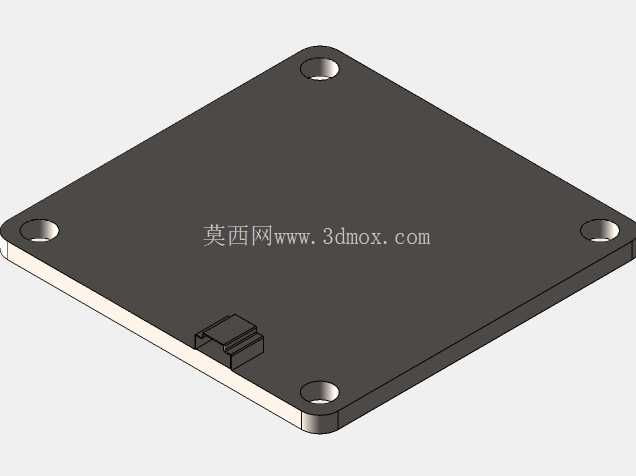

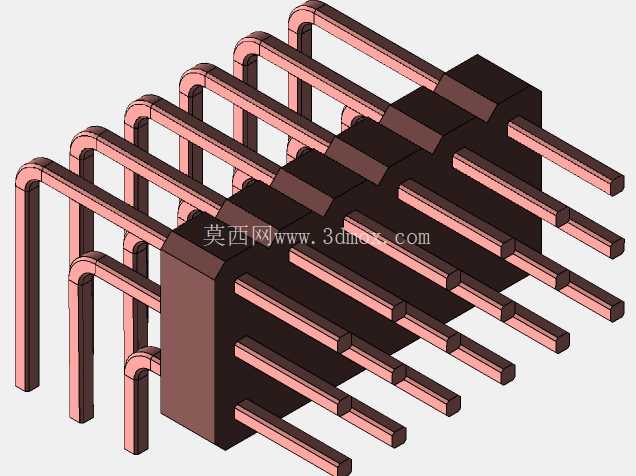

飞行控制模块的安装位设置了减震阻尼结构，通过四个减震球将飞控板与机身主体隔离，过滤动力系统产生的高频振动，保证飞控传感器的采样精度，提升复杂气流环境下的飞行稳定性。图传天线的安装位布置在机身尾部，远离动力系统的电磁干扰源，保证图传信号的稳定传输，避免山区遮挡环境下出现信号断连的情况。整机的防水设计满足日常山间薄雾、零星小雨的作业需求，核心电子舱段采用接缝处贴附防水泡棉的设计，防止少量水汽进入舱内损坏电子元件，提升复杂天气下的作业适应能力。
