Xbox游戏控制器耳机电池一体式收纳支架

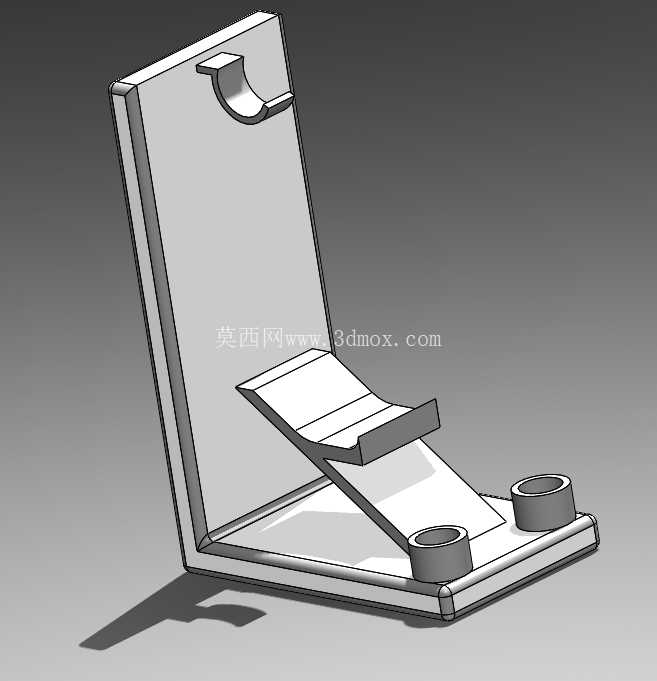

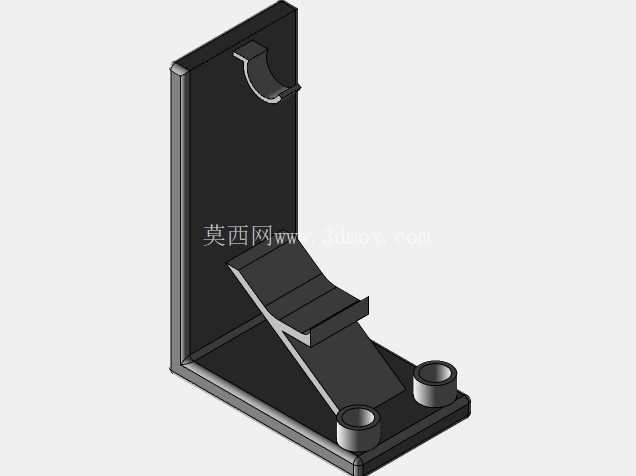

　　日常游戏桌面的配件零散摆放一直是玩家和电竞桌面布置的痛点，手柄随手放置容易滑落磕碰，头戴耳机随意搭在显示器边缘容易压坏头梁，替换用的充电电池散落在抽屉里需要时翻找半天，这款一体式支架就是针对这类场景做的结构整合设计。从安装边界来看，支架采用垂直贴附式的安装逻辑，底部的两个带沉孔的安装座是核心固定点位，沉孔深度刚好适配常用的M3沉头螺丝，安装后螺丝头不会突出平面，不会剐蹭放置在底座上的物品，整个支架的垂直安装面宽度控制在80mm以内，不管是固定在桌面侧边的型材架上、显示器侧边的拓展板上，还是墙面的预留安装位，都不会占用过多的横向空间，底座向外延伸的长度控制在120mm左右，刚好能承托Xbox手柄的握把部分，不会因为伸出过长导致受力后支架前倾。

　　结构设计上做了三层功能分区，最上方的弧形挂钩是专门适配头戴式耳机头梁的弧度，挂钩的边缘做了R2的圆角处理，不会因为长期挂置压坏耳机头梁的包裹皮层，挂钩的承重做了加强处理，和后方的垂直立板做了一体化的三角加强筋连接，哪怕是挂重量较重的封闭式头戴耳机也不会出现断裂变形的问题。中间的倾斜托板是手柄放置位，托板的倾斜角度设置为28度，这个角度是经过多次调试的，手柄放上去之后握把刚好卡在托板的限位凸台上，不会向前滑落，同时倾斜的角度也能让手柄的按键部分自然朝向使用者，拿取的时候不需要调整角度直接就能握住握把，托板表面做了微凸的防滑纹理，不会因为桌面轻微震动导致手柄移位。

　　最下方的底座平面预留了两个圆形的电池放置槽，槽的内径刚好适配Xbox手柄常用的AA型充电电池，深度为10mm，电池放进去之后不会滚动掉落，平时替换下来的待充电电池或者满电备用电池都可以放在这里，拿取手柄的时候就能顺手更换电池，不用再翻找抽屉。整个支架的立板和底座之间做了斜向的加强筋连接，加强筋的厚度设置为3mm，从立板中部一直延伸到底座前端，既保证了整个支架的结构刚性，不会因为长期承重出现立板和底座连接处开裂的问题，又不会过多增加材料的用量，不管是采用3D打印制作还是注塑批量生产都能控制成本。立板的背面做了平整化处理，没有多余的凸起结构，不管是用螺丝固定、双面胶粘贴还是磁吸固定都能完全贴合安装面，不会出现晃动间隙。

　　托板和挂钩的所有和外设接触的边缘都做了圆角钝化处理，没有尖锐的棱角，不会刮花手柄和耳机的外壳表面。在实际使用场景中，这款支架除了家用游戏桌面布置之外，也适用于电竞酒店的外设收纳、网吧的手柄专区布置、游戏展会的外设展示位，统一收纳之后桌面会更加整洁，也能减少外设因为随意摆放导致的摔落损坏概率，降低外设的损耗成本。设计的时候也考虑了不同的安装需求，如果不想打孔安装，也可以在底座下方增加配重块，直接放置在桌面上使用，两个安装沉孔也可以用来固定配重块，不需要额外重新打孔。整个结构没有复杂的装配部件，一体化成型即可制作完成，不需要后续的组装工序，生产效率更高，结构的壁厚统一设置为2.5mm，兼顾了强度和轻量化的需求，不会因为壁厚过大导致打印或者注塑的时候出现缩痕，也不会因为壁厚过薄导致结构强度不足。
