便携式折叠钣金户外烧烤炉结构设计

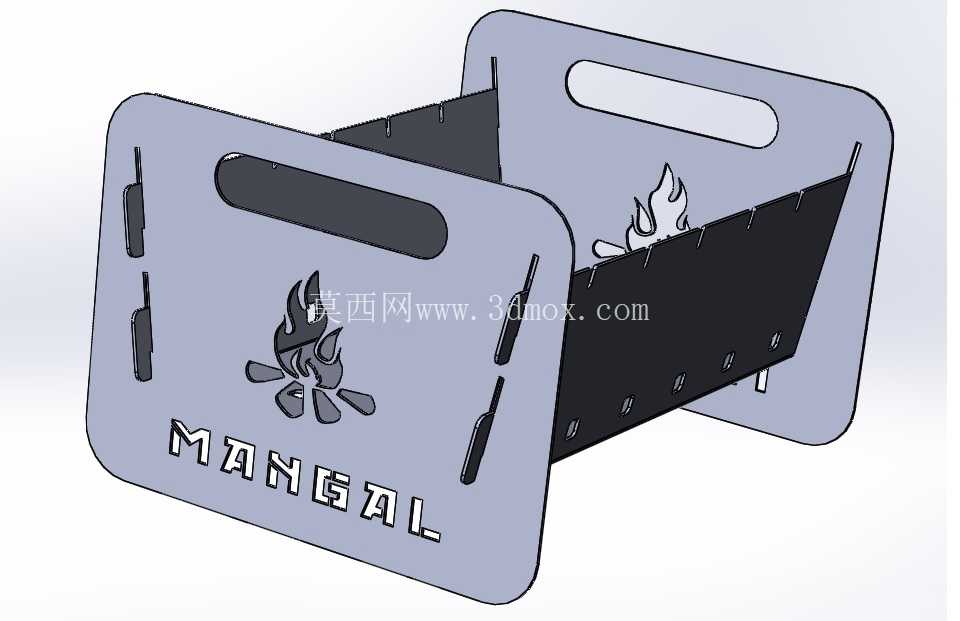

　　这款户外烧烤炉采用全钣金拼装式结构设计，核心定位是满足户外露营、近郊自驾、庭院小聚场景下的便携烧烤需求，整体无需额外焊接或紧固件辅助，依靠板材自身的卡扣榫卯结构即可完成快速组装，拆解后可平铺为规整板件，极大压缩收纳体积，适配车载储物、背包携带等多种出行装载场景。从功能实现逻辑来看，炉体采用围合式梯形腔体结构，两侧板与前后板通过侧边预留的插舌与卡槽配合完成定位，组装后形成上宽下窄的炭床容纳空间，这种结构一方面可以让木炭燃烧的热量向上聚拢，减少侧向热量散失，提升热利用效率，另一方面倾斜的内壁可以让木炭燃烧产生的炭灰自然向腔体底部滑落，避免炭灰堆积堵塞通风间隙。

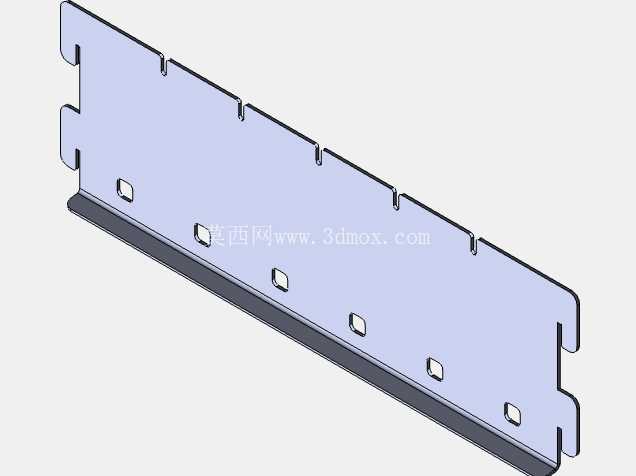

　　侧板上预留的长条形提手孔采用一体化切割成型，无需额外加装塑料或金属提手，既减少了额外零件的装配工序，也避免了高温环境下外接配件老化、松脱的风险，同时提手孔位置经过受力校核，单手提携时炉体重心与握持点处于同一垂直线上，不会出现侧倾撒漏的问题。炉体正面预留的火焰标识与字符采用激光切割镂空工艺，既可以作为品牌视觉识别元素，同时也能起到辅助通风的作用，配合炉体下部预留的细密通风孔，形成自下而上的空气流通通道，为木炭燃烧提供持续的氧气供给，无需额外加装鼓风装置即可保证木炭充分燃烧，减少燃烧不充分产生的烟气。

　　从安装边界与尺寸适配角度来看，所有板件的拼接公差控制在0.2mm以内，插舌与卡槽的配合间隙经过反复调试，既可以保证徒手即可完成拼装拆卸，不会出现卡滞过紧难以拆分的问题，也不会因为间隙过大导致组装后炉体晃动、结构失稳。炉体整体高度经过人体工程学校核，放置在地面或常规露营桌上时，烧烤操作的手臂高度处于自然放松区间，长时间翻烤食材不会出现手臂酸胀的问题。炭床区域的深度设计充分考虑了木炭燃烧的安全距离，木炭放置后距离顶部烧烤网的高度处于合理区间，既不会因为距离过近导致食材烤焦，也不会因为距离过远导致热量不足、烤制效率低下。板材边缘全部做了钝化折边处理，所有切割后的锐边都经过折边包覆，组装和使用过程中不会划伤手部，即使是没有装配经验的普通用户，也可以在短时间内完成整体组装，不需要额外的工具辅助。结构设计上充分考虑了钣金加工的工艺特性，所有板件均采用平面激光切割加工，无需复杂的冲压模具，小批量生产时加工成本可控，折弯工序仅集中在板件边缘的钝化处理区域，折弯角度统一为90度，减少了折弯工序的调试成本，加工完成后仅需做表面耐高温喷涂处理即可投入使用，生产流程短，工艺适配性强。

　　炉体的结构强度经过受力校核，组装完成后可以承载常规使用场景下的木炭与食材重量，侧板的受力点分布均匀，长时间高温烘烤下也不会出现板材变形、结构松脱的问题，拆解后的板件可以平整叠放，收纳厚度仅为单块板材厚度的数倍，相比传统焊接式烧烤炉，收纳体积减少70%以上，非常适合空间有限的户外出行场景。通风孔的排布经过热流仿真优化，下部进风孔的开孔率与上部出风间隙形成合理的压差，保证炉内空气循环顺畅，木炭燃烧过程中不会出现局部缺氧熄火的问题，同时侧向的通风开孔不会导致火星外溅，提升使用过程中的安全性。
