1995版永远蝙蝠侠造型标识立体结构

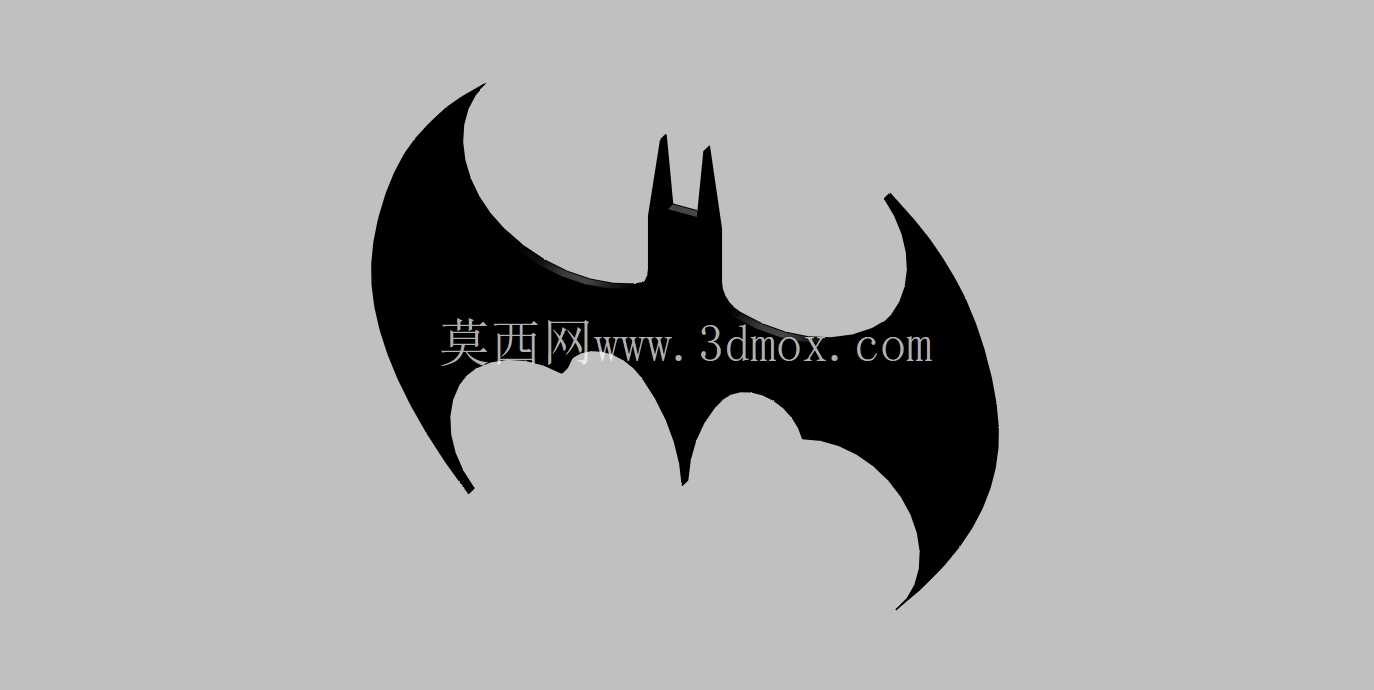

　　该立体标识结构的设计，最初是面向主题装饰场景的铸造加工需求展开，在主题场馆墙面装饰、IP周边文创摆件、影视道具复刻、主题商业空间美陈布置这类场景中，这类辨识度极高的符号类立体件，既可以作为独立的装饰摆件放置于展陈台面，也可以通过背部预留的安装位固定在墙面、展架或者主题装置的外表面，承担视觉焦点的作用。从实际功能来看，这类立体标识不需要承担复杂的力学载荷，核心要求是外形轮廓的还原度、曲面过渡的顺滑度，以及铸造脱模过程中的工艺可行性，避免出现壁厚不均导致的缩孔、尖角应力集中导致的铸件开裂问题。设计过程中首先对平面标识的轮廓进行了提取，将原本二维的蝙蝠翼轮廓做了厚度方向的拉伸处理，但并非简单的等厚拉伸——考虑到铸造工艺的拔模需求，翼面边缘做了1.5度的拔模斜度，边缘位置厚度从中心区域的8mm逐步过渡到刃口位置的1.2mm，既保证了铸件冷却过程中不会因为边缘过薄出现浇不足的缺陷，也让整体造型更具立体感，不会因为等厚设计显得呆板。翼尖与耳部的尖角位置做了R0.8mm的圆角过渡，避免铸造过程中尖角位置出现冷隔、砂眼等缺陷，同时也能避免安装使用过程中尖角划伤操作人员。

　　背部的安装面做了整体铣平的设计预留，两个M4的螺纹安装孔位对称分布在造型重心的水平两侧，孔位深度设计为5mm，既保证了安装时的连接强度，也不会因为孔深过深穿透正面造型影响外观。整体外形的最大外轮廓尺寸控制在180mm宽、120mm高的范围内，厚度方向最大凸起为12mm，这个尺寸边界既可以满足小型桌面摆件的摆放需求，也可以通过同比例缩放适配不同尺寸的墙面安装场景，缩放过程中所有的拔模斜度、圆角参数、安装孔位比例都可以同步调整，不需要重新做工艺校核。曲面过渡部分，翼面的弧度采用了G2连续的曲面构建，避免出现棱线或者曲面褶皱，铸造完成后只需要简单的表面抛光就可以做喷涂、电镀等表面处理，不需要额外的大量打磨修型工作，能够有效降低后续加工的工时成本。考虑到铸造过程中的流道设计，整个造型的壁厚差控制在2:1的范围内，最厚的中心主体位置厚度为8mm，最薄的翼缘位置为1.2mm，壁厚过渡区域采用渐变处理，没有出现壁厚突变的位置，能够有效避免铸件冷却过程中因为收缩率不一致导致的变形问题。

　　在安装边界的设计上，背部安装面的平面度公差预留为0.2mm，保证安装时标识能够与安装基面完全贴合，不会出现翘边、晃动的问题；两个安装孔的中心距控制在100mm，这个孔距适配市面上常规的墙面挂钉、展架安装孔位，不需要额外做打孔调整。针对不同的使用场景，如果是作为桌面摆件使用，可以在背部预留的安装孔位上加装金属支架或者亚克力底座，不需要破坏正面的造型完整性；如果是作为墙面装饰件，直接通过沉头螺丝穿过安装孔固定在基面即可，螺丝头部可以隐藏在背部的沉孔内，从正面看不到任何连接结构，保证外观的整体性。

　　造型的中心区域做了轻微的弧面凸起，模拟蝙蝠标识的肌肉感线条，凸起高度从中心向四周逐步降低，和翼面的曲面自然衔接，没有生硬的转折线，光影下能够呈现出自然的明暗过渡，提升整体的视觉质感。设计过程中还考虑了不同铸造工艺的适配性，不管是采用砂型铸造、压铸还是失蜡铸造，这个模型的结构都能满足工艺要求，不需要做额外的结构修改：失蜡铸造时可以直接将蜡模焊接在浇注系统上，不需要额外加补贴；压铸时的进料口可以设置在背部安装面的中心位置，进料后铝液或者锌液能够平稳填充整个型腔，不会出现卷气、夹渣的问题；砂型铸造时的分型面设置在背部安装面的平面位置，起模方向垂直于安装面，所有的外轮廓面都在拔模斜度范围内，不会出现倒钩结构导致起模困难。
