蒸汽锅炉专用弹簧式安全阀门三维结构

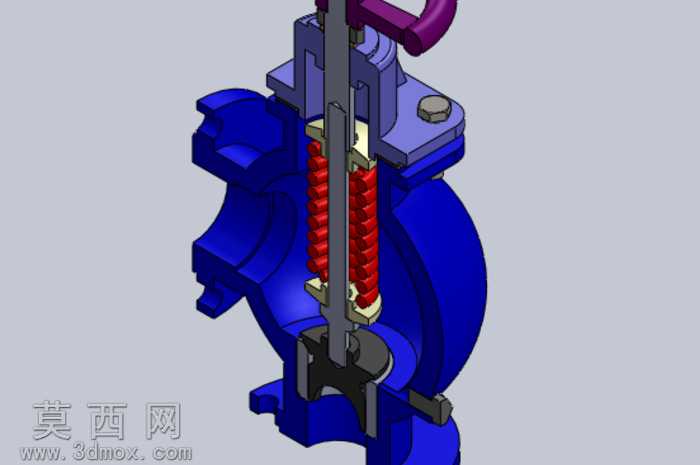

本安全阀门采用SolidWorks进行全参数化三维建模，整体以剖视视角呈现内部完整结构，建模过程严格遵循机械设计规范，对每一个零部件进行独立建模后完成虚拟装配，可清晰展示各部件的配合关系与工作原理。模型材质分配贴合实际工业产品特性，阀体部分采用深蓝色哑光铸钢材质，还原铸造阀体的厚重金属质感；内部弹簧采用鲜红色高张力弹簧钢材质，直观区分弹性功能部件；阀杆、锁紧螺母等传动与紧固件采用银灰色金属材质，模拟不锈钢机加工件的光洁表面；顶部操作手轮采用深紫色工程塑料材质，区分手动操作部件的材质属性。结构设计上，该阀门为弹簧加载式安全阀，核心泄压结构包含垂直布置的阀杆、套设于阀杆外侧的圆柱螺旋压缩弹簧、阀瓣与阀座密封副、阀体进出口流道、顶部调节锁紧结构与手动操作手轮。设计思路围绕蒸汽锅炉的限压泄压需求展开，当锅炉内部蒸汽压力超过设定阈值时，介质压力克服弹簧预紧力推动阀瓣向上位移，打开泄压流道排出多余蒸汽，待压力回落至安全值后弹簧推动阀瓣复位密封，实现超压自动保护功能；顶部的调节结构可调整弹簧预压缩量，以此设定阀门的开启压力，适配不同工作压力的蒸汽锅炉工况，手动扳手结构可用于定期手动开启阀门校验动作灵活性，避免阀瓣与阀座粘连失效。建模过程中对密封面的配合精度、弹簧的螺距与刚度匹配、流道的圆弧过渡均做了细节还原，既保证模型的可视化展示效果，也可用于结构原理教学、虚拟装配验证等场景，完整呈现了弹簧式安全阀的典型结构与工作逻辑。
