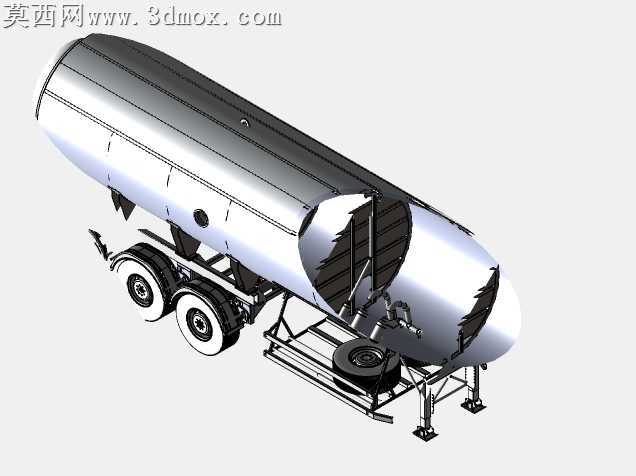

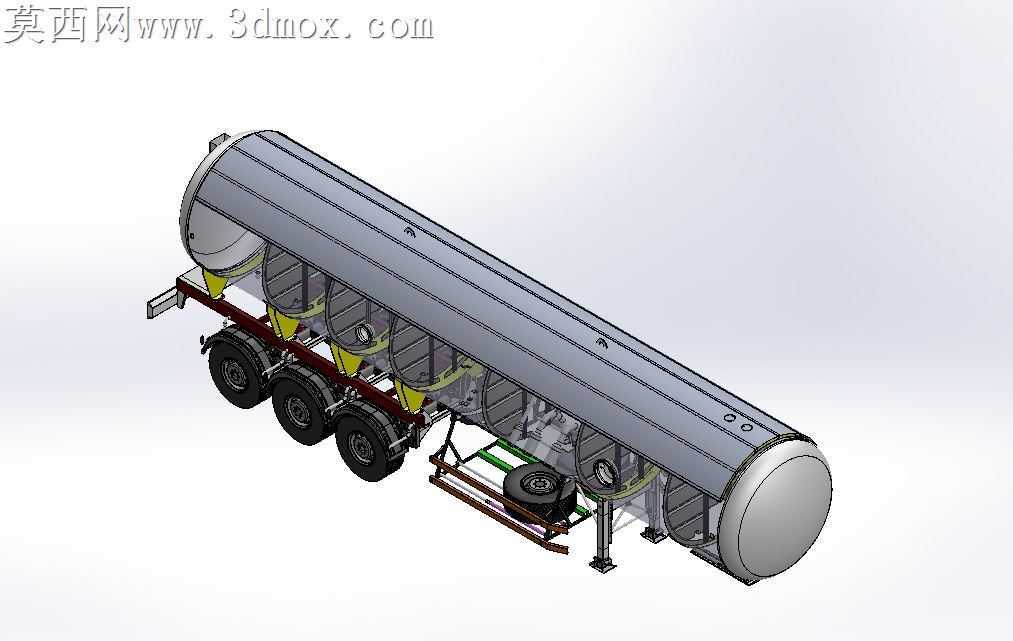

三轴液化气散装运输拖车罐结构设计

常压危化品储运罐体的加工环节，最容易出现筒体卷制椭圆度超差、鞍座焊接应力集中的问题，这套三轴拖车罐的结构设计，从加工适配的角度做了多处针对性调整。罐体封头采用标准椭圆封头曲率，卷板前的板材下料预留了2mm的焊接收缩余量，避免筒体纵缝焊接后出现端口错位，和封头组对时不需要额外修磨坡口，能减少30%的现场打磨工作量。罐体内部的防波板没有采用传统整板开孔结构，而是做了分块式拼接设计，每块防波板边缘都预留了和筒体内壁贴合的圆弧倒角，焊接时不需要靠外力强行顶压贴合，能大幅降低焊接残余应力，避免长期运输颠簸后焊缝开裂。底部的鞍座和罐体连接位置，没有直接采用满焊结构，而是在鞍座弧面和罐体之间加了3mm厚的橡胶缓冲垫，鞍座的固定螺栓孔做成长圆孔，预留了罐体热胀冷缩的位移量，不会因为环境温度变化导致鞍座拉裂罐体母材。行走机构的三轴悬架安装座，在建模时就同步考虑了型材下料的公差范围，安装面的加工余量统一留1.5mm，组焊后一次性铣削成型，避免三个车轴出现同轴度偏差，导致行驶中轮胎异常磨损。尾部的支腿结构做了折叠式设计，支腿的转轴位置加装了耐磨衬套，不需要额外加注润滑脂就能长期使用，支腿的支撑盘做了加大面积设计，在松软地面停放时不会出现下陷。罐体顶部的人孔、阀门安装座，都和筒体做了一体化的补强圈设计，补强圈和筒体采用相同材质，焊接时预热温度控制在120摄氏度，避免出现焊接裂纹。侧面的防护栏采用快拆式螺栓连接，不需要焊接固定，后期维修更换配件时不需要切割作业，能大幅降低维保成本。备胎架安装在罐体底部的车架中间位置，取放备胎时不需要爬到罐体顶部，操作更安全，备胎架的锁紧机构采用偏心轮结构，行驶中不会因为颠簸出现松脱。整套结构所有的外露棱角都做了R3以上的圆角处理，既避免加工时划伤操作人员，也能减少喷涂时的油漆流挂问题，提升外观质量。
