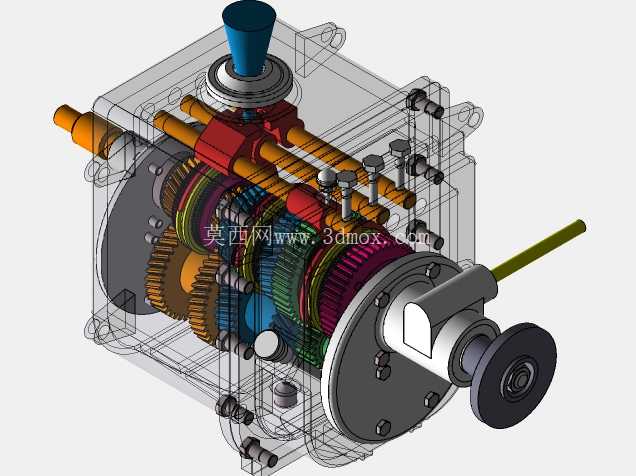

这套数模完整还原了横置前驱六档手动变速器的内部核心结构,采用半透明壳体剖切展示方式,能清晰呈现内部所有传动副、换挡执行件、轴系支撑的空间排布关系,对于做传动系统匹配、变速器逆向设计、教学演示的从业者来说,能直接观察到常规装配状态下被壳体遮挡的部件配合逻辑。从实际装车场景来看,这类变速器多用于紧凑型家用乘用车、轻型商用载货车辆的动力传递环节,布置在发动机输出端与驱动半轴之间,承担扭矩变换、转速匹配、动力切断与接合的核心功能,日常行驶中驾驶员通过操纵外部换挡杆,带动内部拨叉轴移动,推动同步器齿套与对应档位的结合齿啮合,就能实现不同传动比的切换,匹配车辆在起步、加速、巡航、爬坡等不同工况下的动力输出需求。数模中清晰还原了三根平行布置的轴系结构:输入轴通过轴承支撑在壳体前端,与离合器从动盘连接接收发动机输出扭矩,轴上加工有不同齿数的常啮合主动齿轮;中间轴上固定有对应各档位的从动常啮合齿轮,与输入轴齿轮保持常啮合状态,将动力传递至输出轴;输出轴上的各档位齿轮通过滚针轴承空套在轴体上,与同步器齿毂配合,只有当同步器齿套将齿轮与轴体锁止为一体时,该档位动力才会传递至输出轴末端的主减速主动齿轮,最终将动力输送给差速器。
设计层面上,这套结构采用了经典的两轴式变速器布局(含中间轴的常啮合斜齿轮传动方案),斜齿轮的选用能大幅降低传动过程中的啮合冲击与工作噪音,提升传动平稳性,所有齿轮的模数、齿宽参数都经过扭矩承载校核,能匹配对应排量发动机的最大输出扭矩,避免大扭矩工况下出现轮齿折断、齿面点蚀的失效问题。同步器采用锁环式惯性同步结构,数模中还原了同步环、齿毂、齿套、滑块的完整配合关系,能保证换挡过程中待啮合齿轮转速快速同步,避免打齿问题,提升换挡操作的平顺性与齿轮使用寿命。从安装边界来看,数模完整保留了壳体的所有安装定位特征:前端的离合器壳体连接止口与发动机缸体定位面匹配,保证输入轴与曲轴的同轴度要求;壳体侧面的换挡机构安装座用于固定外部换挡操纵机构的拉索连接摇臂;后端的主减速腔壳体预留了差速器的安装轴承位,两侧的半轴伸出孔位与驱动半轴的密封件安装位完全匹配实车尺寸;壳体上的所有螺栓连接孔位、加强筋结构、油道预留位置都按照实际量产结构还原,能直接用于变速器壳体的受力仿真分析、安装工装设计参考。
轴系的支撑全部采用深沟球轴承与滚针轴承组合的方案,输入轴、输出轴的两端采用深沟球轴承承受径向与轴向载荷,空套齿轮与轴之间采用滚针轴承降低转动阻力,轴承的安装定位台阶、卡簧槽结构都在数模中准确还原,能清晰看到轴上各零件的轴向定位逻辑,避免装配过程中出现轴向窜动超差的问题。换挡拨叉的结构也完整呈现,每个拨叉对应一个同步器齿套的卡槽,拨叉轴上的自锁、互锁钢球安装槽位都有体现,能直观理解变速器防止跳档、防止同时挂入两个档位的安全设计逻辑。
顶部的注油口、底部的放油口位置也按照实际润滑需求布置,壳体内部的齿轮润滑采用飞溅润滑方案,中间轴齿轮转动时带起的变速箱油能飞溅到所有齿轮啮合面、轴承位置,保证各运动副的润滑需求,数模中也能看到壳体内部为了引导润滑油流向设置的挡油筋结构,能将飞溅的润滑油引导至需要重点润滑的轴承位置,避免高速工况下出现轴承烧蚀的问题。这套数模没有做过度的简化处理,所有紧固件、密封件、定位销的位置都准确还原,对于刚接触变速器设计的从业者来说,能快速建立起手动变速器的完整空间结构认知,不用再通过二维图纸脑补各部件的空间位置关系;对于做变速器改装、传动比匹配的工程师来说,能直接在数模基础上修改齿轮参数,快速验证不同传动比方案下的齿轮啮合间隙、轴系受力变化,大幅缩短前期方案验证的周期。
