空心轴锥齿轮直角传动变速装置

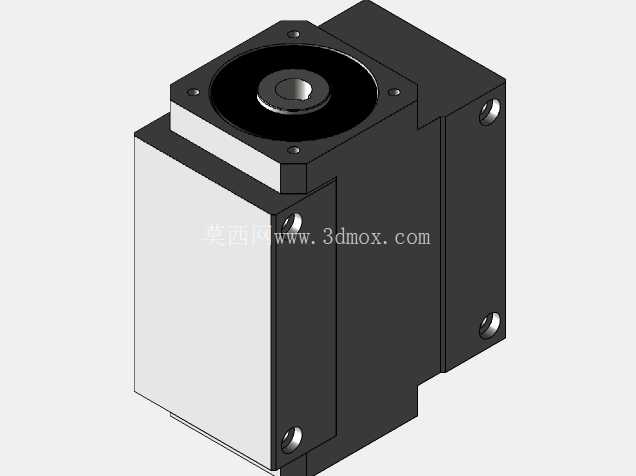

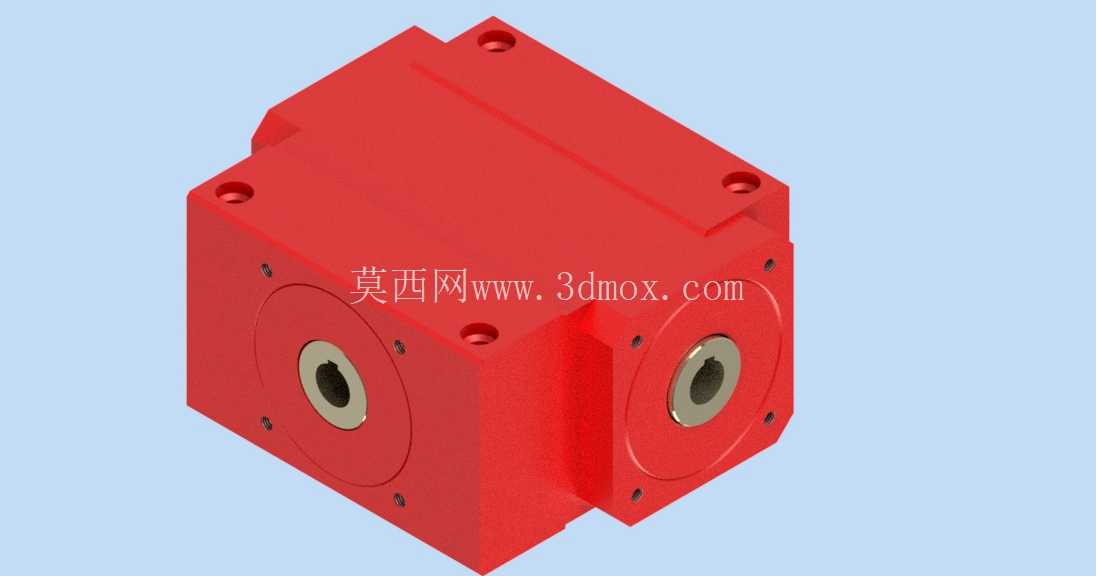

　　这款直角布置的空心轴锥齿轮变速结构，在紧凑型动力传输场景里的适配性很强，日常做非标设备改型时经常会遇到安装空间局促、输入输出轴需要垂直换向同时还要兼顾轴端穿线、穿杆的需求，这类结构刚好能覆盖这类痛点。从结构布局来看，箱体采用一体式方正铸钢壳体设计，六个安装面均做了铣平处理，每个面的边角位置预留了内螺纹安装孔，不管是卧式贴装在设备基板上，还是立式吊装在机架侧壁，都能直接通过螺栓锁紧固定，不需要额外做转接安装板，能有效压缩整机的安装占用空间。

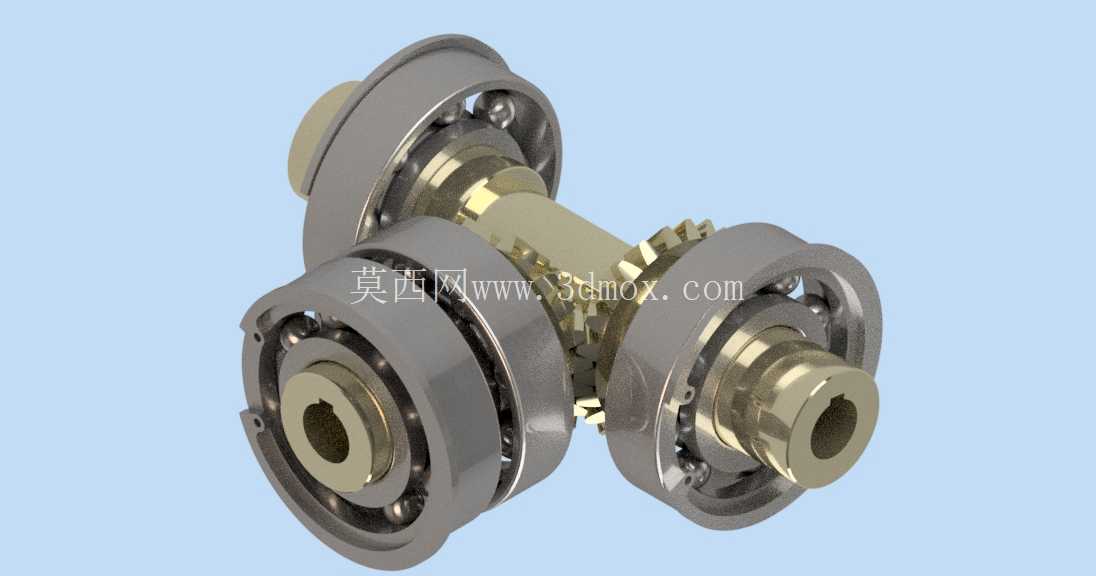

　　输入输出端均采用空心轴设计，轴孔内壁做了精加工公差配合，既可以通过胀紧套直接套接在用户的负载主轴上，省去联轴器的安装空间，也能允许气管、线缆、细长杆件从轴孔中心穿过，在旋转工位、中空执行机构的配套场景里，能避免管线随轴转动出现缠绕、拉扯的问题，这也是实心轴变速箱很难覆盖的使用场景。内部采用螺旋锥齿轮作为核心传动副，相比直齿锥齿轮，啮合重合度更高，传动过程中冲击更小，运行噪音更低，承载能力也更强，在需要正反转频繁切换、启停冲击较大的工况下，齿面不容易出现崩裂、点蚀的问题。齿轮的支撑端采用成对配置的角接触轴承，能同时承受径向载荷和轴向载荷，抵消锥齿轮啮合时产生的轴向分力，避免齿轮啮合间隙变大导致传动精度下降。

　　箱体的结合面做了密封胶槽设计，装配时涂覆密封胶后能有效防止润滑油渗漏，输出轴端采用骨架油封做动密封，长期运行也不会出现漏油问题，日常维护只需要定期更换箱体内的齿轮油即可，维护成本很低。在做结构设计的时候，特意将两个输出轴的中心高做了统一，不管是输入端还是输出端，和配套设备对接时都不需要额外调整中心高，能减少装配时的校准工作量。箱体外部没有多余的凸起结构，所有棱角都做了倒角处理，在狭小空间内安装时不会和周边的管线、结构件发生干涉。实际选型时，需要注意安装边界的预留：箱体的四个侧面安装孔的孔距公差控制在±0.02mm以内，对接安装面的平面度要求不低于0.05mm，避免安装时箱体受挤压变形，导致内部轴承卡滞、齿轮啮合异常。

　　轴孔的配合公差推荐采用H7/k6的过渡配合，既可以保证传动时的同轴度，也方便后期拆卸维护。这类变速装置常用在自动化生产线的转角输送工位、包装机械的动力换向机构、检测设备的旋转工作台驱动、纺织机械的罗拉传动等场景，相比蜗轮蜗杆结构的直角换向器，传动效率更高，发热更小，长期连续运行的温升能控制在40K以内，不会因为过热导致润滑油失效、密封件老化加速。在做三维建模的时候，所有安装孔的位置、轴伸尺寸、箱体壁厚都按照实际加工的公差要求做了参数化建模，齿轮的齿形参数按照标准模数做了精确建模，装配时的啮合间隙也按照实际装配要求做了预留，导入到装配环境中可以直接做干涉检查、运动仿真，不需要再对模型做额外的修复调整。壳体的壁厚设计充分考虑了铸造工艺的要求，最小壁厚控制在8mm，转角处做了铸造圆角，避免铸造时出现缩孔、浇不足的缺陷，适合采用砂型铸造或者压铸工艺批量生产。轴承安装位的台阶高度按照轴承内圈、外圈的拆卸要求做了预留，后期维护时可以直接用拉马拆卸轴承，不会损坏箱体的安装基面。
