带品牌标识的碳酸饮料瓶盖结构设计

　　设计的时候首先要匹配标准玻璃瓶口的安装边界，瓶口的密封面直径、瓶口卷边的厚度、瓶口外径公差都要严格对应，瓶盖的裙边内齿数量、齿形角度都是经过反复校核的，压盖作业时，裙边在压盖机的模头压力下会顺着瓶口卷边产生塑性变形，牢牢卡在卷边下方，形成机械锁合结构，这部分的变形量控制很关键，变形量太小锁合不牢，运输过程中受震动容易松脱漏液，变形量太大又会导致开启时需要的扭矩过大，消费者拧不开，甚至会出现裙边断裂的问题。日常接触的碳酸饮料瓶盖，看似是不起眼的小零件，实则要兼顾密封可靠性、开启便利性、批量生产适配性多重要求，这款带品牌标识的皇冠型瓶盖，就是针对含气饮品包装场景做的结构设计。先从实际应用场景说，这类瓶盖主要适配玻璃瓶口的碳酸饮品封装，要承受瓶内二氧化碳持续产生的内压，同时要在运输、仓储、终端售卖全流程里保证密封不泄漏，还要让普通消费者不需要额外工具就能徒手开启，这几个核心需求直接决定了整个结构的设计逻辑。

　　瓶盖顶面的品牌标识区域，做了微凸的浮雕结构，这个结构不是单纯为了视觉呈现，在压盖工序里，顶面的加强筋式浮雕能分散压盖模头的压力，避免瓶盖顶面在压合时出现凹陷变形，同时印刷品牌标识的时候，浮雕结构能让油墨附着更均匀，减少运输过程中标识被摩擦掉漆的概率。密封功能的实现，除了裙边的机械锁合，瓶盖内部的密封垫片压缩量也是设计重点，垫片的压缩率要控制在合理区间，既能填满瓶口端面的微观不平度，阻断气体和液体的泄漏通道，又不会因为压缩过度导致垫片被挤入瓶口螺纹缝隙，影响开启手感。

　　从结构细节看，瓶盖裙边的每个齿都做了圆角过渡，没有尖锐的毛刺棱角，一方面是压盖生产时能减少应力集中，避免齿根部位出现裂纹导致封盖失效，另一方面消费者开启的时候，齿边不会划伤手部，符合食品接触类配件的安全要求。做三维建模的时候，首先要确定瓶盖的整体外径、总高度、顶面厚度、裙边厚度这些基础参数，裙边的齿形采用均匀分布的21齿结构，这个齿数是经过行业长期验证的，既能保证和瓶口卷边的啮合点足够多，均匀分散内压产生的轴向推力，又不会因为齿数过多导致模具加工难度上升、生产时废品率增加。齿根的位置做了0.2mm的内凹圆弧，这个细节是为了让压盖变形时，材料的流动方向更可控，不会出现齿部褶皱的问题。

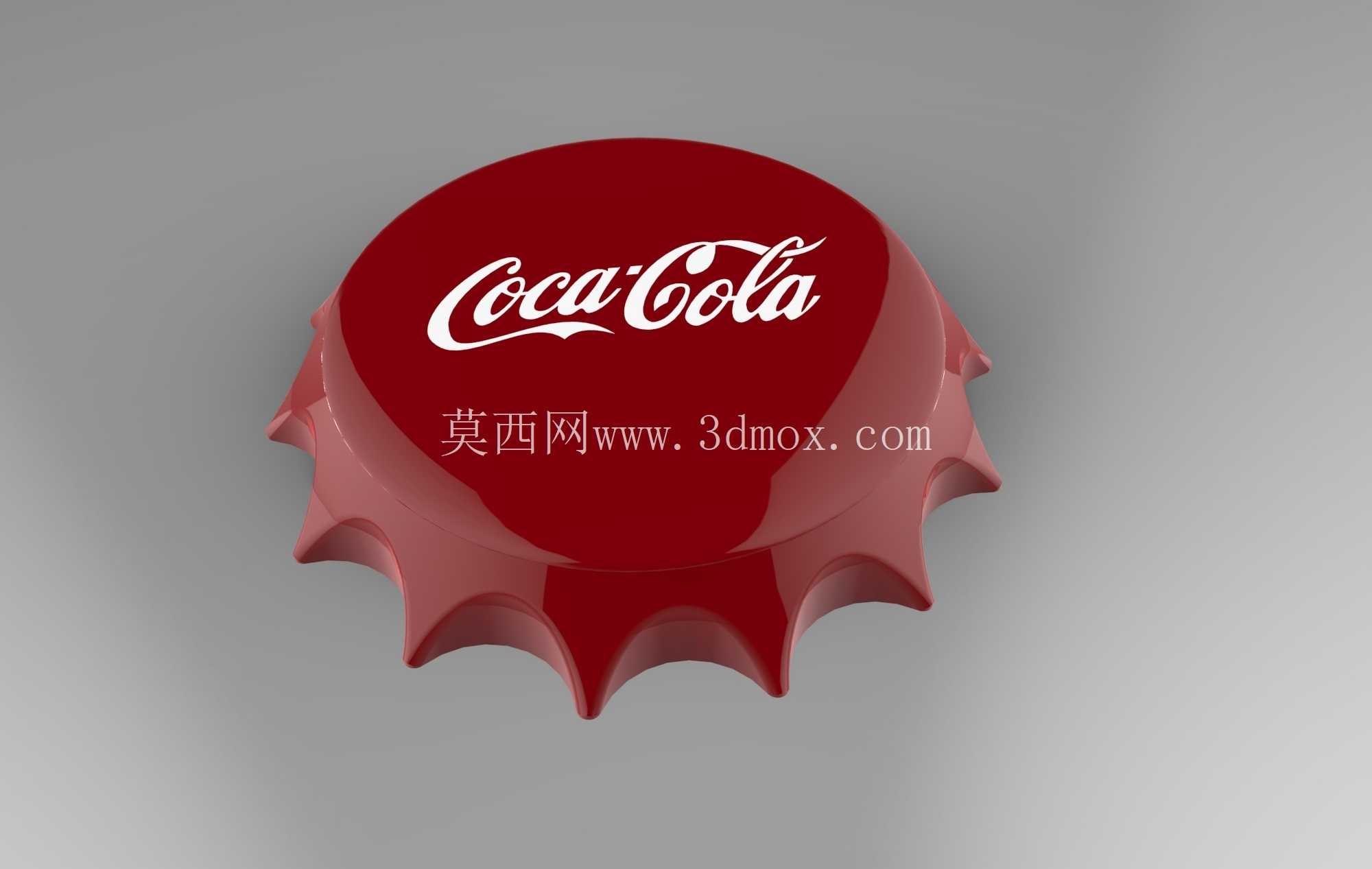

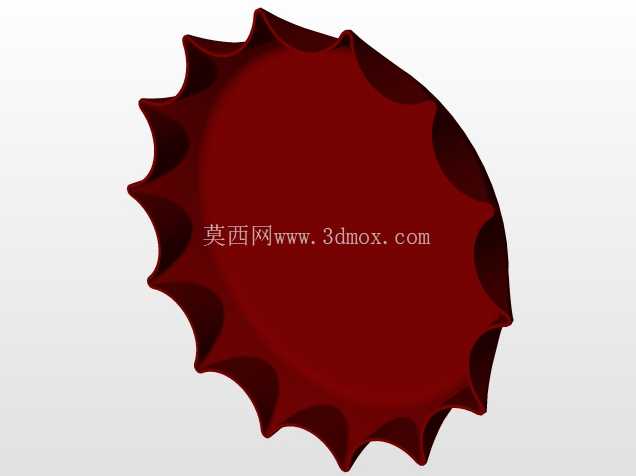

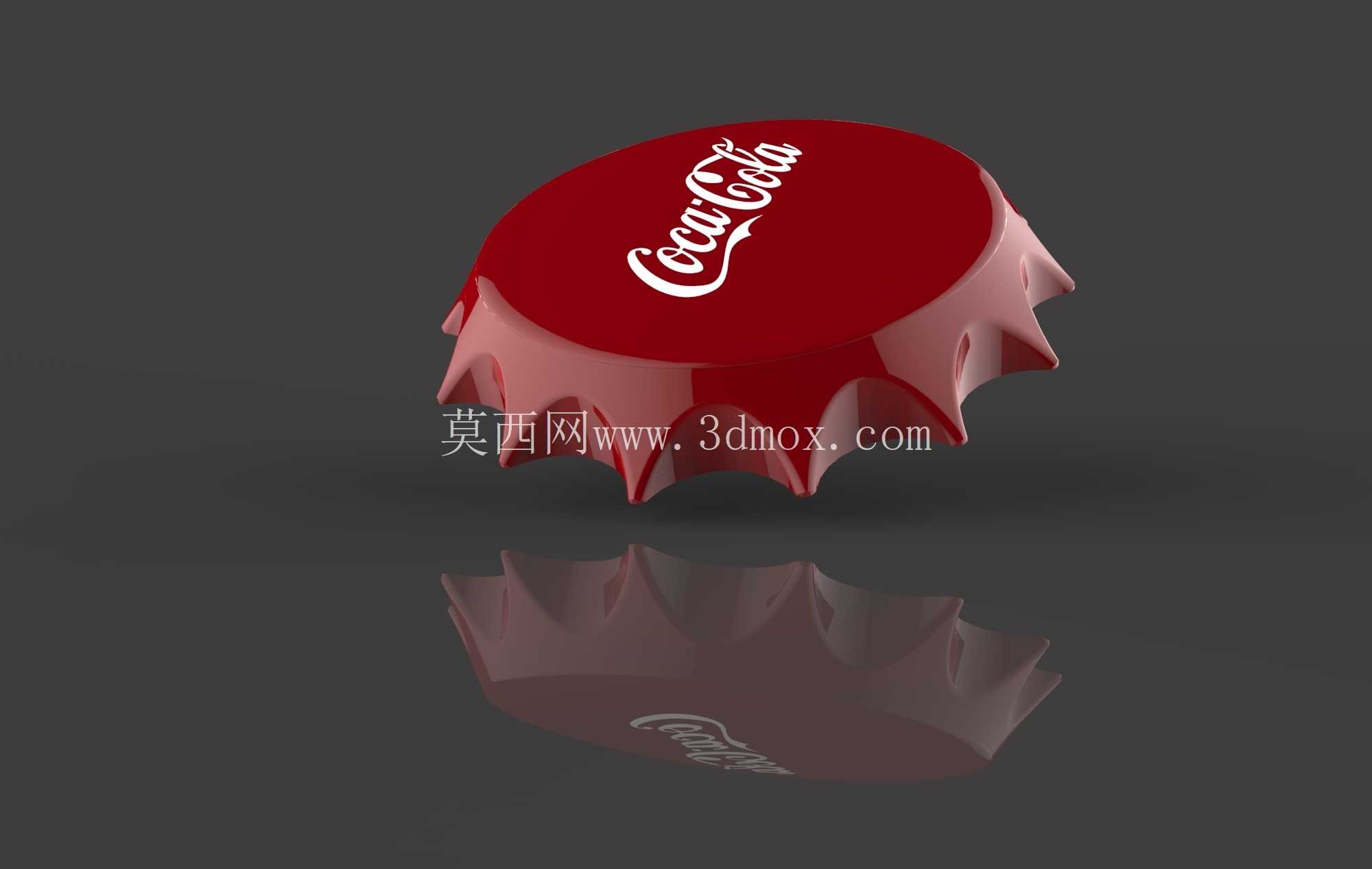

　　顶面的品牌标识浮雕深度控制在0.15mm，既保证标识的辨识度，又不会因为浮雕过深导致顶面材料变薄，影响整体结构强度。另外还要考虑和灌装生产线的适配性，瓶盖在理盖器里要能顺利排序，不会出现卡盖、反盖的情况，所以瓶盖的顶面和裙边的过渡圆角、整体的重心位置都要做适配，保证理盖时的通过率，减少生产线的停机调整时间。在密封性能校核上，要模拟瓶内0.4MPa的内压工况，看整个瓶盖的变形量，尤其是裙边锁合位置的应力分布，确保在常温仓储、高温运输、低温冷藏的不同温度区间内，锁合结构都不会出现失效，密封垫片的回弹性也能适配不同温度下的材料热胀冷缩，不会因为温度变化出现泄漏。开启扭矩的设计控制在1.2-1.8N·m区间，这个扭矩范围是经过大量用户测试的，既不会因为太松导致运输过程中误开启，也不会因为太紧让普通消费者难以拧开。整个模型还附带了两个渲染效果，分别展示了瓶盖的成品外观和压合在瓶口上的装配状态，能直观看到结构细节和实际使用时的形态，对于做包装结构设计、压盖模具设计的从业者来说，能直接参考其齿形分布、厚度参数、浮雕结构的设计思路，减少前期反复试错的成本。
