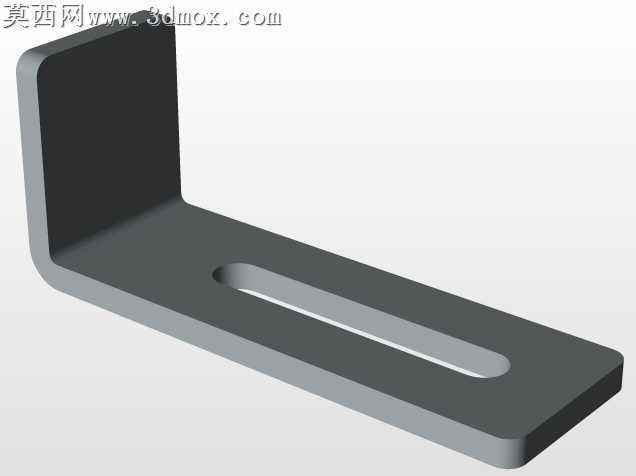

L型带长槽可调式安装角码结构设计

常规直角安装角码在现场装配时最常遇到的痛点，是预制孔位与对接件安装孔存在毫米级错位，强行锁附螺丝会产生装配内应力，长期受振动载荷作用时螺丝易松脱，甚至会拉扯对接件产生形变。这款L型安装支座在垂直翻边保留完整平面的基础上，在水平安装面开设了通长腰型槽，槽边做了R0.8的圆角过渡，没有尖锐的应力集中棱边，槽宽与常用M6内六角螺丝的杆部间隙控制在0.2mm，既保留了沿槽长方向18mm的位置调节余量，又不会因间隙过大导致安装后出现横向窜动。垂直翻边与水平底板的折弯内角做了R1.5的压弯圆角，外角对应做了同半径的圆弧过渡，没有采用直角折弯的尖锐棱边，既避免了折弯时板材内侧出现堆料起皱、外侧产生拉伸微裂纹的加工缺陷，也能在安装时避免划伤操作人员的手套或线缆表层。腰型槽的两端半圆与槽身的衔接处，在冲压加工时特意做了0.1mm的余量预留，打磨后没有接刀台阶，螺丝滑入槽内时不会出现卡滞，不需要现场额外修磨槽边。板材选用3mm厚的冷轧钢板，折弯前先对板材做表面磷化处理，折弯成型后再做哑光喷塑，喷塑层厚度控制在60-80μm，既保证了表面的耐锈蚀能力，也不会因涂层过厚导致腰型槽的实际宽度变小，影响螺丝的顺畅调节。垂直翻边的安装面平面度控制在0.1mm以内，与水平底板的垂直度公差控制在0.15mm，安装后不会出现对接件歪斜的问题。腰型槽的沉头深度控制在1.2mm，刚好容纳M6沉头螺丝的头部，锁附后螺丝头完全没入板材表面，不会突出平面影响后续其他部件的贴装。这类可调角码常被用在自动化设备的型材机架、电气元件安装支座、小型传感器固定位等场景，不需要在现场对安装孔进行二次扩孔或修锉，只需要松开螺丝沿腰型槽调整到合适位置再锁附即可，能大幅降低现场装配的调整时间，也能抵消一部分机架焊接、型材切割产生的形位公差，避免装配应力累积。折弯处的圆角设计也让整个零件的边角没有尖锐突出，在设备维护拆装时不会剐蹭维修人员的手部，相比常规直角无槽的角码，这款结构的适配场景更广，对加工精度的容错率更高，批量生产时的不良品率也更低，不需要在冲压后对折弯处做额外的去毛刺处理，腰型槽的冲压模具一次成型，不需要后续铣削加工，生产效率比机加工槽的角码高出60%以上，零件的整体刚性也能满足常规静态安装与轻度振动工况的使用需求，不会因开设长槽出现结构强度不足的问题。
