链传动差速器结构设计方案展示

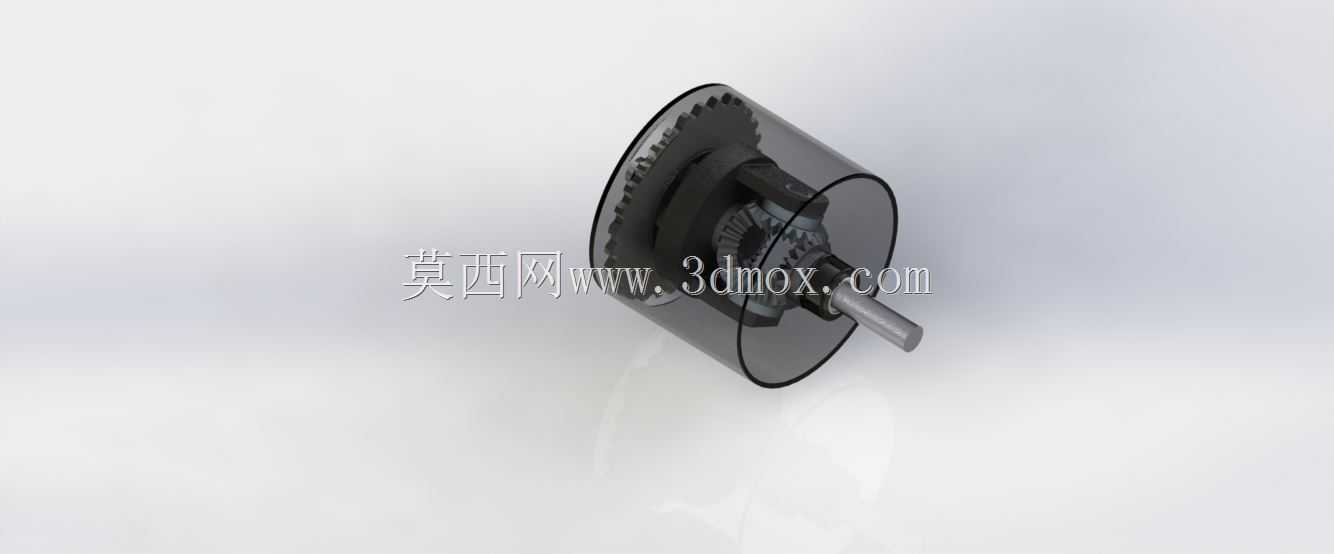

　　在小型代步车辆、轻型输送设备以及部分非道路行走机构的传动布局里，差速功能的实现往往受限于安装空间与整体成本，传统锥齿轮差速器需要配套高精度的壳体与多组行星齿轮加工，对于小扭矩、低载荷的应用场景来说存在结构冗余、布置不灵活的问题。这套链传动差速结构跳出了传统闭式差速器的设计思路，直接用链轮作为动力输入构件，把差速核心的锥齿轮组布置在链轮侧边的支架空间内，整体轴向尺寸可以根据配套轴系的长度灵活调整，不需要额外占用独立的差速器壳体安装位。

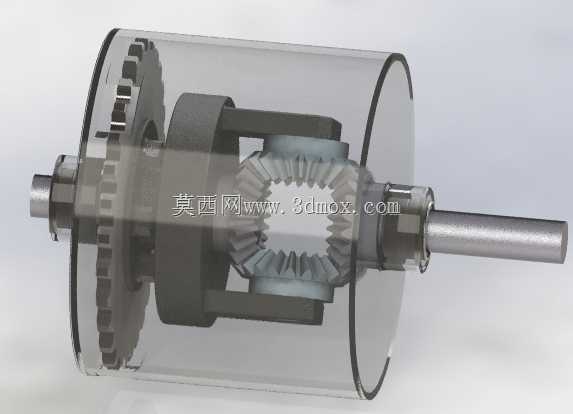

　　从实际功能逻辑来看，动力从外侧的大直径链轮输入后，会直接带动与链轮固连的差速支架同步转动，支架上承载的行星锥齿轮会随支架整体公转，同时和两侧输出轴上的半轴锥齿轮保持啮合。当设备直线行驶、两侧行走轮阻力一致时，行星锥齿轮不会发生自转，两侧输出轴和输入链轮保持同转速运转，动力完整传递到两端轴系；当设备转向或者两侧路面附着条件不同时，两侧半轴的转动阻力出现差值，行星锥齿轮就会在随支架公转的同时绕自身轴自转，自动分配两侧输出轴的转速，允许一侧轴转速高于输入转速、另一侧低于输入转速，且两侧转速的平均值始终和输入链轮转速保持一致，避免行走轮出现滑动拖拽、轮胎异常磨损的问题。

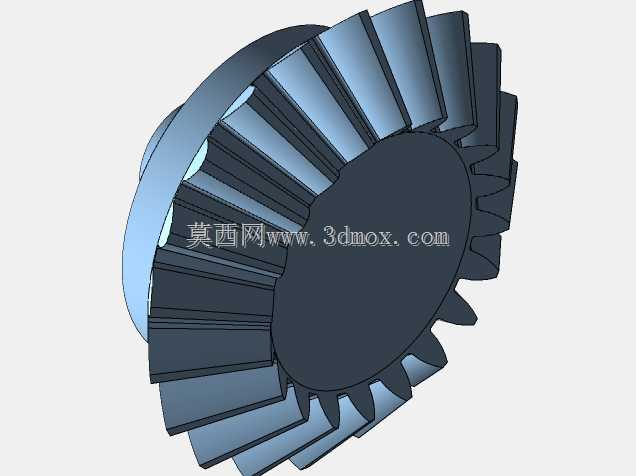

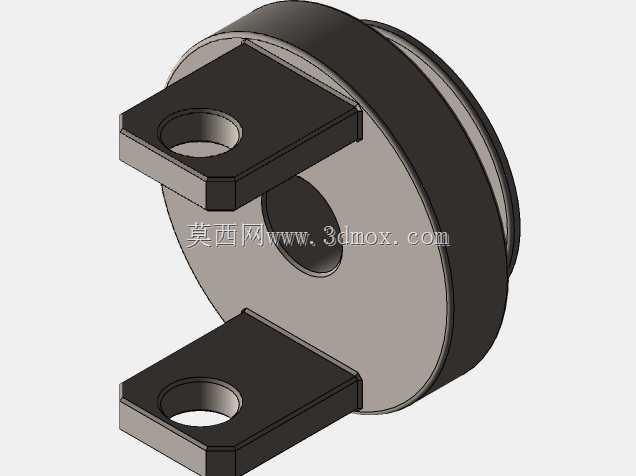

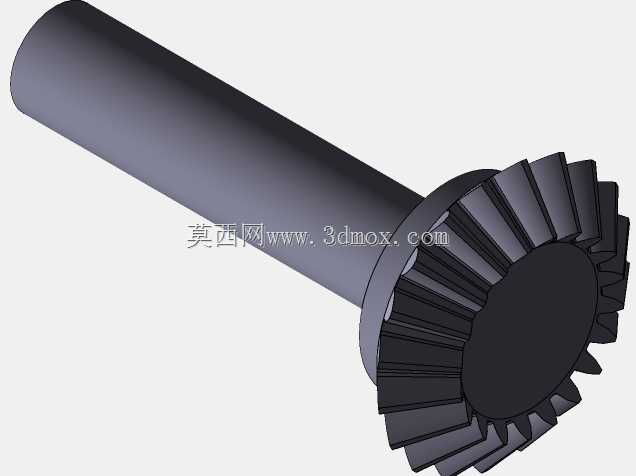

　　设计过程中首先要匹配的是链轮的参数边界，输入链轮的节圆直径需要和配套链条的型号对应，链轮的轴向定位面要和差速支架的安装端面完全贴合，保证动力传递过程中不会出现径向跳动。差速支架采用双侧支撑的框式结构，行星齿轮的安装轴直接固定在支架两侧的支撑板上，不需要额外的行星轮轴衬套定位，既减少了零件数量，也能控制整体的装配累积误差。两侧半轴锥齿轮的参数完全一致，采用对称布置的方式，齿轮的啮合间隙可以通过输出轴上的锁紧螺母进行微调，装配时不需要选配调整垫片，降低了现场装配的难度。

　　安装边界方面，整套机构的核心安装基准是两侧输出轴的同轴度，两端轴伸的直径可以根据配套轮毂或者联轴器的安装需求做适配，轴上预留的键槽位置要和外部连接件的锁紧位置对应。链轮的径向安装空间需要留出链条包络的余量，链轮外侧和周边机架的安全距离不能小于链条节距的1.5倍，避免运转过程中链条和固定构件发生剐蹭。整套机构没有封闭的外置壳体，所有传动齿轮都外露布置，日常维护时可以直接观察齿轮的啮合磨损情况，也可以直接对啮合面加注润滑脂，适合在低速、低粉尘的工况下使用。

　　和传统差速器相比，这套结构的最大优势是动力输入路径和差速功能高度集成，不需要额外设置差速器的输入法兰或者连接轴，链条可以直接把动力从远端的动力输出端引入差速机构，整体传动链路更短，特别适合车架空间狭长、动力单元和车轴距离较远的小型设备。在做三维建模的时候，需要重点验证链轮转动过程中和差速支架的干涉情况，尤其是行星齿轮自转到极限角度时，齿轮齿顶和支架内侧壁的间隙要控制在合理范围，同时要模拟两侧输出轴最大转速差的工况，确认齿轮全齿面都能保持有效啮合，不会出现齿根应力集中的问题。
