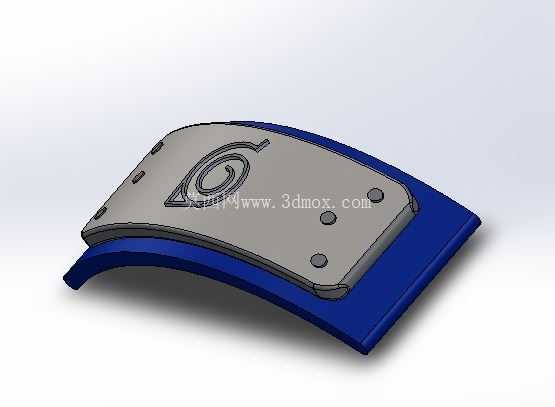

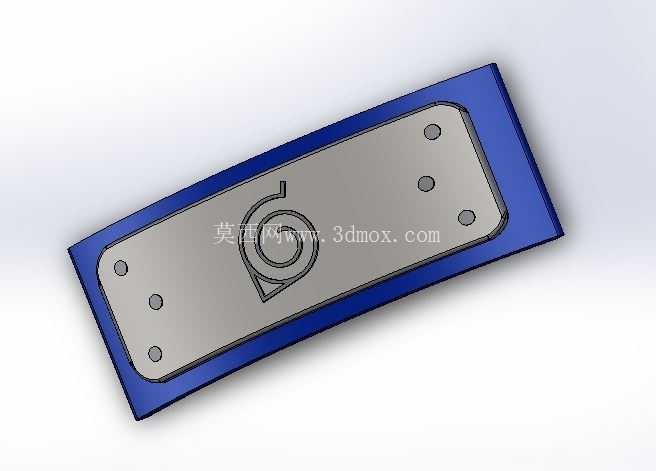

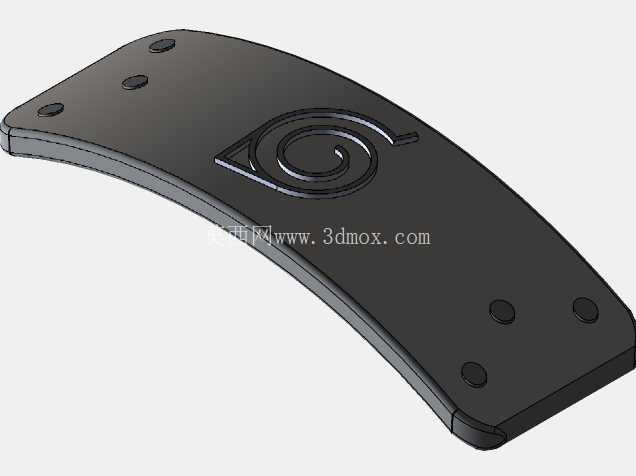

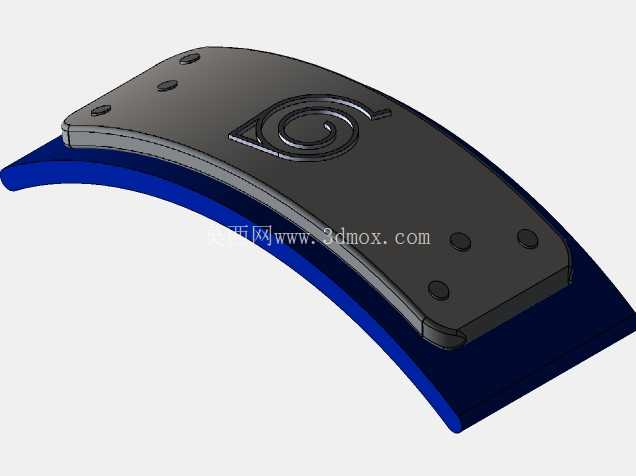

火影忍者木叶标识立体造型结构设计

这款立体标识造型的设计，最初的应用场景锚定在动漫周边衍生产品的铸造生产环节，可直接作为低压铸造、砂型铸造的母模使用，适配锌合金、铝合金等常用装饰类铸造材质的批量生产需求，也可作为文创装饰件的加工基准，用于主题展陈布置、个性化配饰加工、IP衍生实体产品开发等多个场景。从实际用途来看，该造型既可以单独作为徽章、胸针、装饰贴片的生产原型，也可以嵌入到主题收纳盒、数码产品外壳、文创摆件的表面结构中，作为标志性识别元素存在，不需要额外做表面拼接处理，一体成型的结构能有效降低后续加工的工序复杂度。

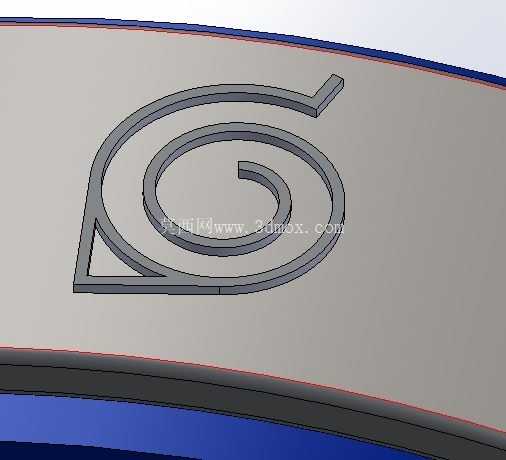

在功能特性设计上，整个造型采用等厚拉伸的实体结构，所有转角位置都做了R0.3-R0.5的圆角过渡，没有尖锐的直角棱边，一方面能避免铸造过程中出现应力集中导致的冷隔、缺料缺陷，另一方面也能满足日常接触类装饰件的安全要求，不会划伤使用者皮肤。标识的螺旋线条部分做了等宽处理，所有线条的宽度保持在3mm以上，确保铸造充型过程中金属液可以顺畅填充整个型腔，不会出现断流、冷隔的问题；外轮廓的封闭三角区域做了0.2mm的拔模斜度，适配常规铸造模具的开模方向，不需要额外做侧向抽芯结构，能有效降低模具的加工成本与生产维护难度。

设计思路上，首先还原了木叶标识的核心识别特征，保证螺旋线条的曲率、外轮廓三角的比例与原作视觉特征完全匹配，不会出现识别偏差；其次从铸造工艺性出发做了结构优化，没有保留平面标识的尖锐边角，所有容易出现充型困难的窄缝位置都做了宽度放大处理，同时将整个造型的厚度统一设置为2.5mm，既保证了成型后的结构强度，不会因为厚度过薄出现变形、断裂问题，也不会因为厚度过大导致铸造过程中出现缩孔、缩松的内部缺陷。造型的背面设计了0.2mm深度的浅凹槽，既可以用于粘贴双面胶实现快速装配，也可以预留位置用于焊接固定柱，适配不同的安装场景需求。

从外形尺寸与安装边界来看，整个造型的外轮廓最大外接矩形尺寸为45mm*38mm，厚度方向的总尺寸为2.5mm，所有突出结构都没有超出外轮廓的投影范围，安装时只需要预留48mm*41mm的平面安装空间即可，不需要额外预留侧向操作空间。如果作为嵌入式装饰件使用，安装槽的深度设置为2.3mm即可，装配后标识表面会高出安装基面0.2mm，形成自然的层次感，不需要额外做表面垫高处理。造型的所有表面粗糙度要求设置为Ra1.6，铸造完成后只需要简单做抛光、喷涂处理就可以达到成品的外观要求，不需要后续的铣削、打磨等复杂机加工序，能有效控制批量生产的加工成本。在结构校验过程中，针对铸造过程中的冷却收缩率做了提前补偿，按照铝合金铸造1.2%的收缩率调整了所有尺寸的建模参数，确保生产出来的成品尺寸偏差控制在±0.1mm以内，完全满足装饰类产品的尺寸精度要求，不会出现标识变形、比例失调的问题。
